6 Preparativos para la colocación SMA Solar Technology AG
28 SCxxxHE-20-IA-IES111210 Instrucciones de instalación
6.2 Preparación del suelo de la estación para el montaje
6.2.1 Posición de los orificios de montaje en el Sunny Central
Antes de colocar el inversor, puede preparar la fijación al suelo.
En el pedestal del armario de conexiones hay 4 lengüetas de montaje para realizar el anclaje al
fundamento.

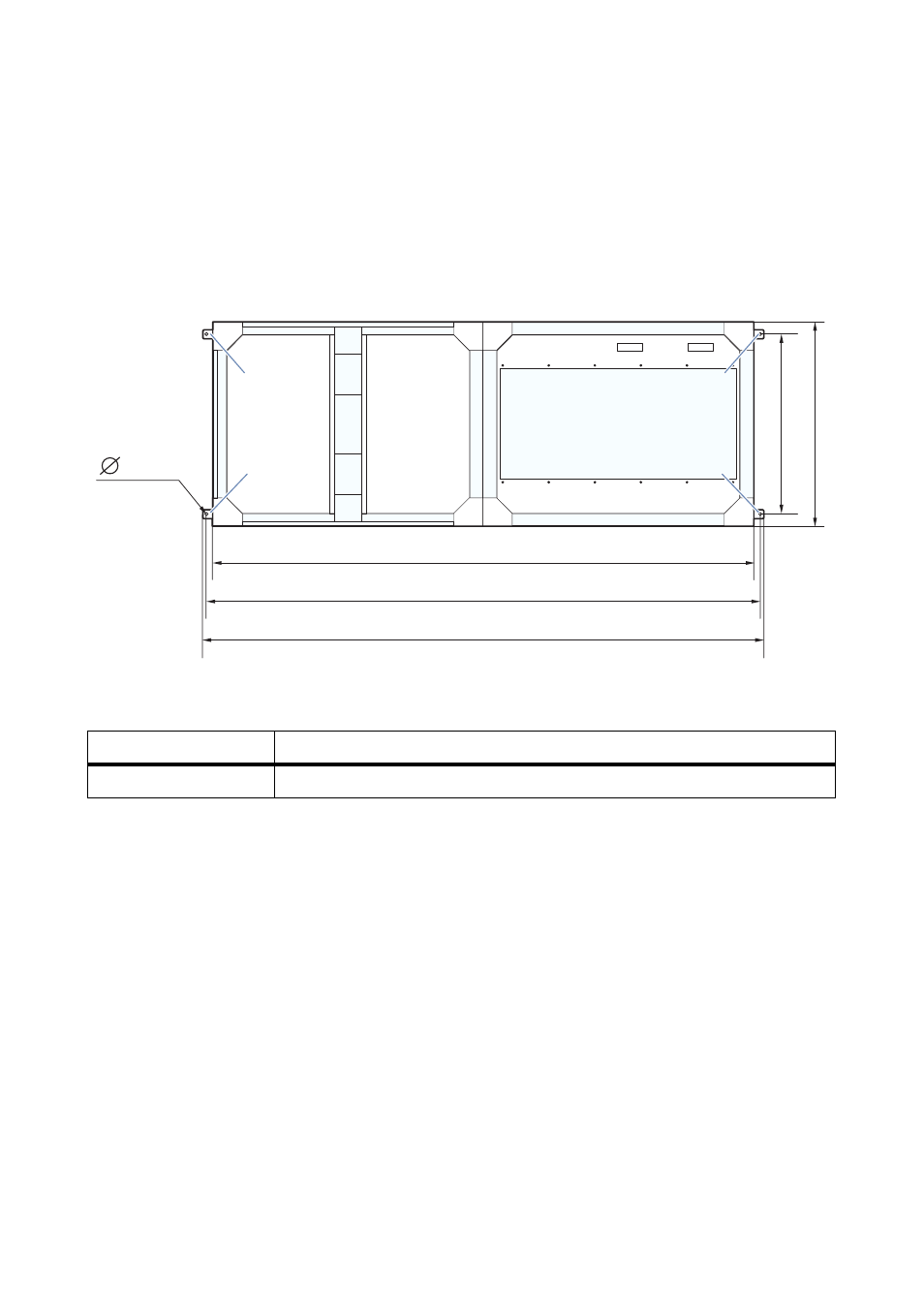

Figura 12: Posición de las lengüetas de montaje en el inversor
6.2.2 Realización de los orificios de montaje en el suelo de la
estación
1. Marque en el fundamento la posición de los orificios de montaje que corresponden a las
lengüetas de montaje.
2. Taladre los orificios de montaje en los puntos marcados en el fundamento.
Posición Denominación
A Lengüetas de montaje
2 404 mm
16 mm
906 mm 773 mm
A
A
A
A
2 470 mm
2 510 mm
