SMA Solar Technology AG 9 Conexión de CA y de CC
Instrucciones de instalación SCxxxHE-20-IA-IES111210 41
9.4.4 Conexión de cables con 2 terminales de cable
Para fijar los terminales de cable a las lengüetas de conexión utilice solo los tornillos y tuercas
incluidos en la entrega.

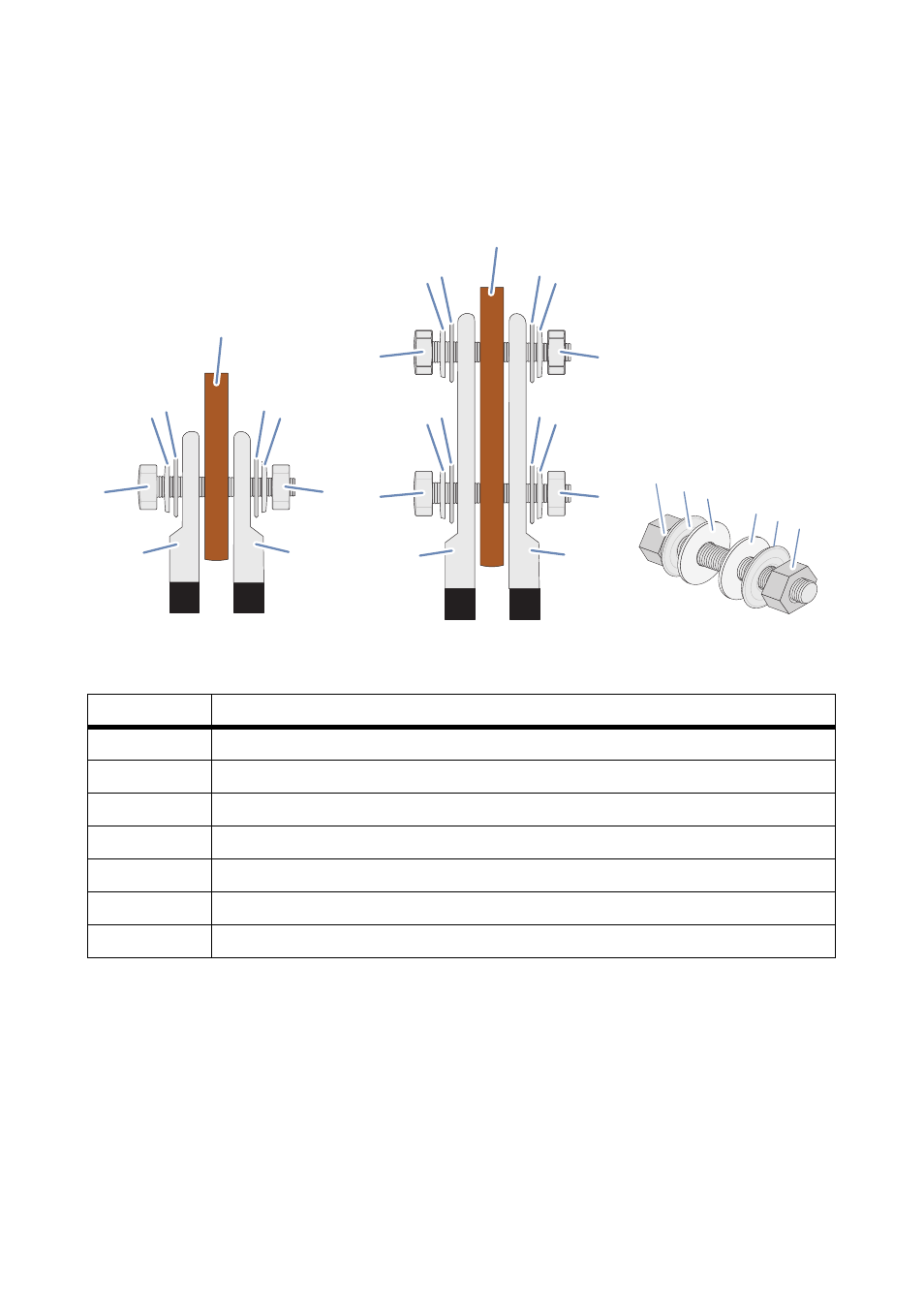

Figura 16: Montaje de la conexión de 2 terminales de cable
• Conecte siempre los terminales de cable a las lengüetas de conexión en el orden aquí
indicado.
Posición Denominación
A Tornillo M12
B Arandela elástica
C Arandela ancha
D1 Terminal de cable estañado de 1 orificio
D2 Terminal de cable estañado de 2 orificios
E Barra colectora de cobre
F Tuerca
D2
E
D2
B C B
C
A F
A
B C
B F
C
B C B
C
A F
D1
E
D1
B C B
C
A F
