SMA Solar Technology AG 9 Conexión de CA y de CC
Instrucciones de instalación SCxxxHE-20-IA-IES111210 43

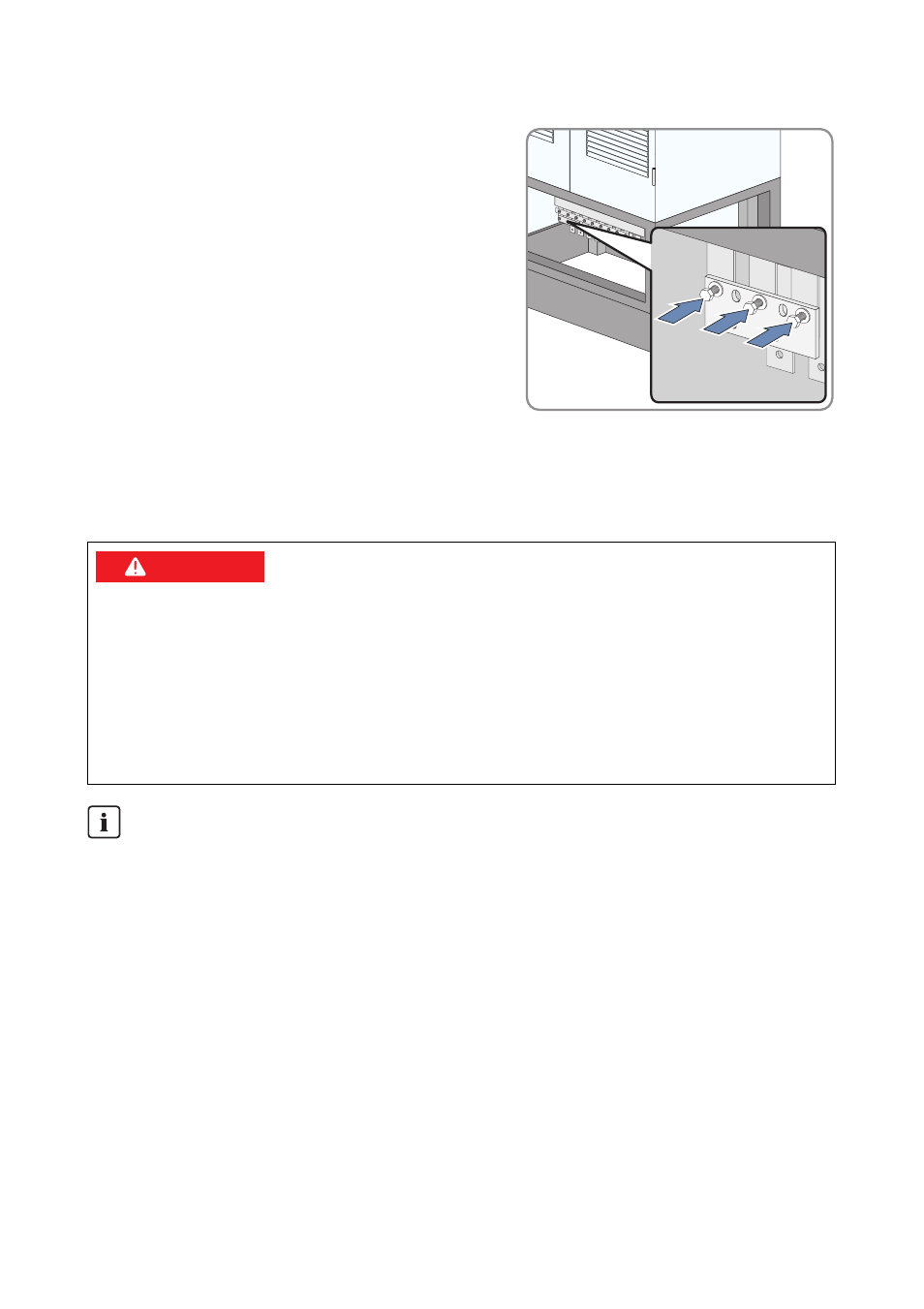

1. Posicione y atornille la barra colectora a través de
3 conexiones de CC.
2. Retire los fusibles de las 3 lengüetas de conexión de CC. Utilice para ello la agarradera de
fusibles NH.
9.6.3 Conexión del cable de CC
1. Introduzca el cable de CC en el armario de conexiones.
2. Pele el cable de CC.
3. Remate el cable de CC con un terminal.
4. Conecte el cable de CC de acuerdo con el esquema de conexiones a las lengüetas de
conexión de CC o a la barra de conexión de CC y tenga en cuenta las indicaciones del
capítulo 9.4.
1&-*(30
Peligro de muerte por electrocución: los módulos fotovoltaicos expuestos a la luz están
bajo tensión.
• Si hay distribuidores principales de CC, desconecte los fusibles en los distribuidores
principales de CC y asegúrelos contra la reconexión accidental.
• Si hay subdistribuidores de CC, desconecte los fusibles en los subdistribuidores de CC y
asegúrelos contra la reconexión accidental.
• Siga todas las indicaciones de seguridad del fabricante de los módulos.
Desconexión del lado de CC
El distribuidor principal y el subdistribuidor de CC deben tener un interruptor de potencia. Los
interruptores de potencia permiten la desconexión del lado de CC del inversor sin
complicaciones.
