Conexiones externas SMA Solar Technology AG
82 SCxxxHE-IES104432 Instrucciones de instalación

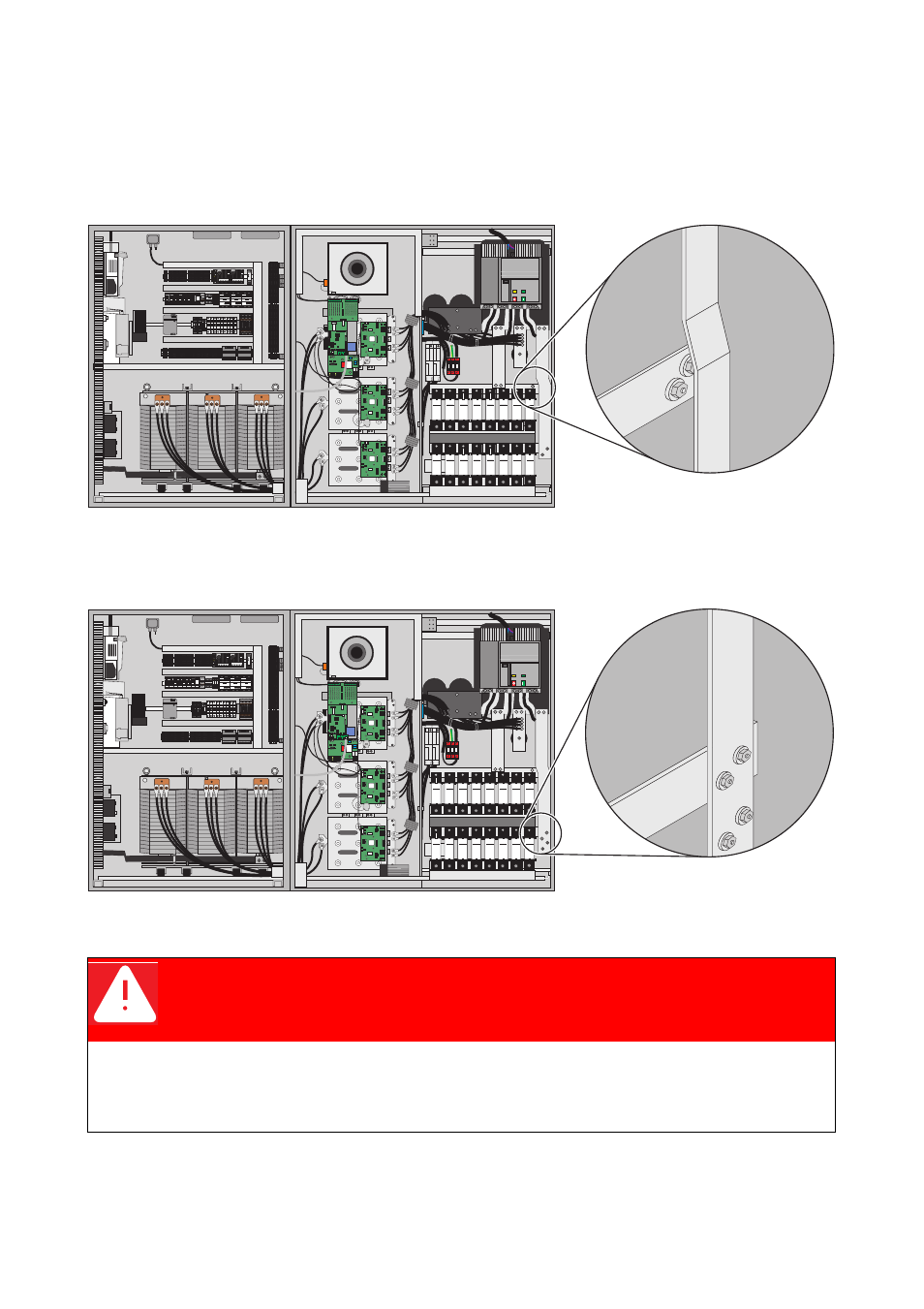

Las dos siguientes figuras muestran los puntos de conexión para las Sunny Main Boxes. En los rieles
de salida se encuentran dos orificios concebidos para M12.
Los orificios para el polo negativo se encuentran situados en la barra colectora de CC–.
Los orificios para el polo positivo se encuentran situados en el borde inferior del riel que está
conectado a la barra colectora de CC+ y al filtro CEM.
Conectar las Sunny Main Boxes
¡PELIGRO!
Muerte o lesiones graves Peligro de descarga eléctrica al tocar los cables de CC
conectados al generador fotovoltaico
• Cubra los módulos fotovoltaicos.
• Siga todas las indicaciones de seguridad del fabricante de los módulos.
• Desconecte el Sunny Central.
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
L-
L-
L-
M3-810 M3-810 M3-810 M3-810
L+ L-
