Conexiones externas SMA Solar Technology AG
68 SCxxxHE-IES104432 Instrucciones de instalación
Los cables de conexión de red CA son dimensionados por parte del cliente y están conectados al
Sunny Central. Todas las posibles sujeciones y abrazaderas o demás dispositivos también deberán
ser facilitados por parte del cliente.
Para la variante 13/3, los cables de conexión de red CA se tenderán directamente en la pared
lateral del Sunny Central hacia abajo. Para ello, el Sunny Central cuenta con un dispositivo
premontado.
¡PRECAUCIÓN!
¡Merma en el funcionamiento del Sunny Central debido a una conexión
defectuosa!

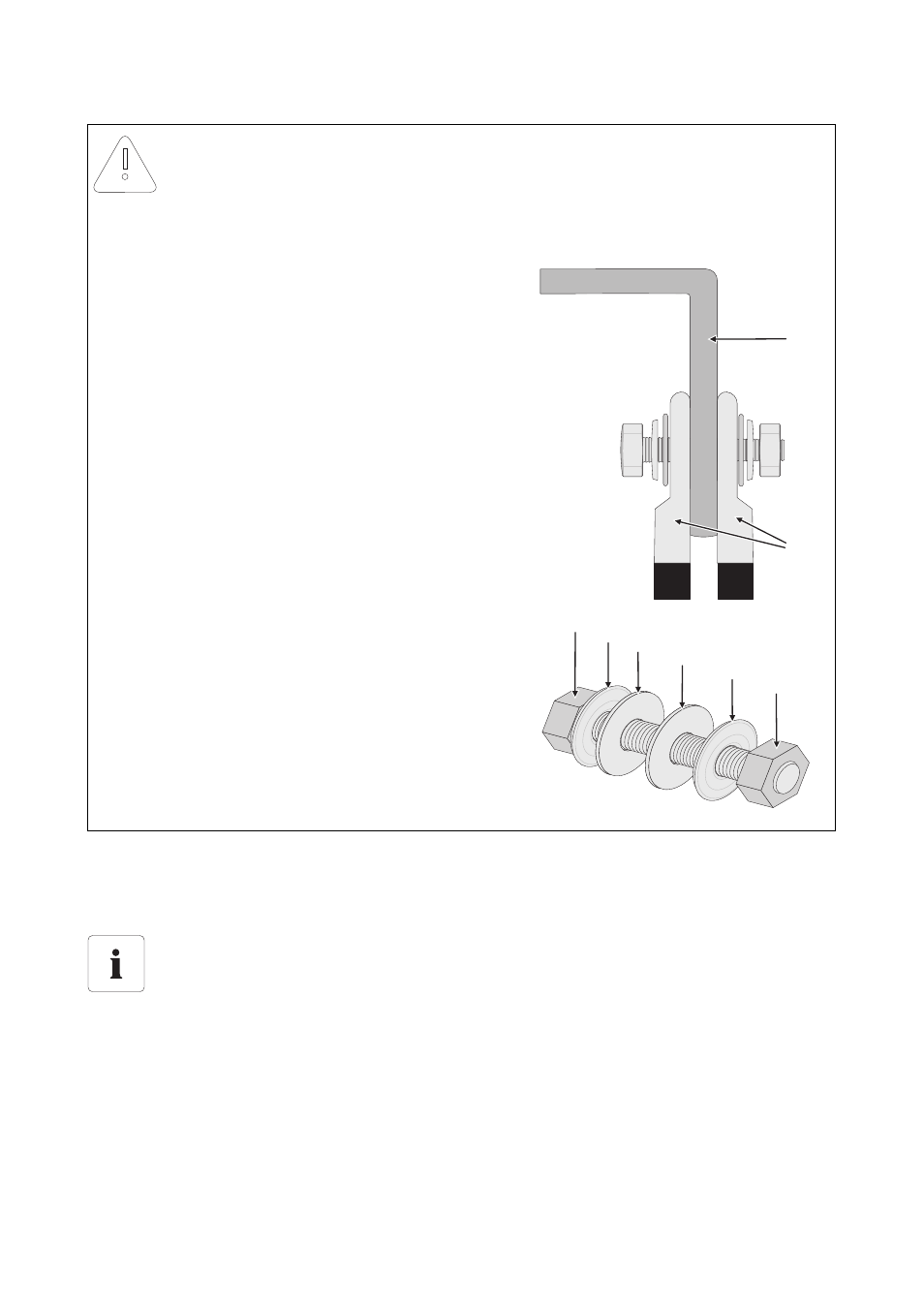

Al conectar el cable de potencia, tenga en cuenta el siguiente orden de conexión:
1. Tornillo
2. Disco tensor
3. Arandela
4. Terminal de cable
5. Punto de conexión del riel de cobre
• Terminal de cable, de ser necesario
6. Arandela
7. Disco tensor
8. Tuerca
Sujeción de los cables
Sujete los cables de CA de la sala técnica mediante un elemento de sujeción adecuado.
Éste deberá ser facilitado por parte del cliente.
4
5
1 2
3
6
7
8
