Conexiones externas SMA Solar Technology AG
78 SCxxxHE-IES104432 Instrucciones de instalación
6. Ponga la estrecha tapa corrediza contra los cables de CC montados.
7. Selle los posibles huecos en la entrada de cables con espuma de poliuretano.
8. Fije los cables de CC a las barras colectoras.
Conexión del terminal de cable de aluminio
Si va a usar terminales de cable de aluminio para la conexión al riel de cobre, tenga en
cuenta las indicaciones del capítulo 6.1 “Conectar los contactos de alto amperaje”
(Página 50).
¡PRECAUCIÓN!
¡Merma en el funcionamiento del Sunny Central debido a una conexión
defectuosa!

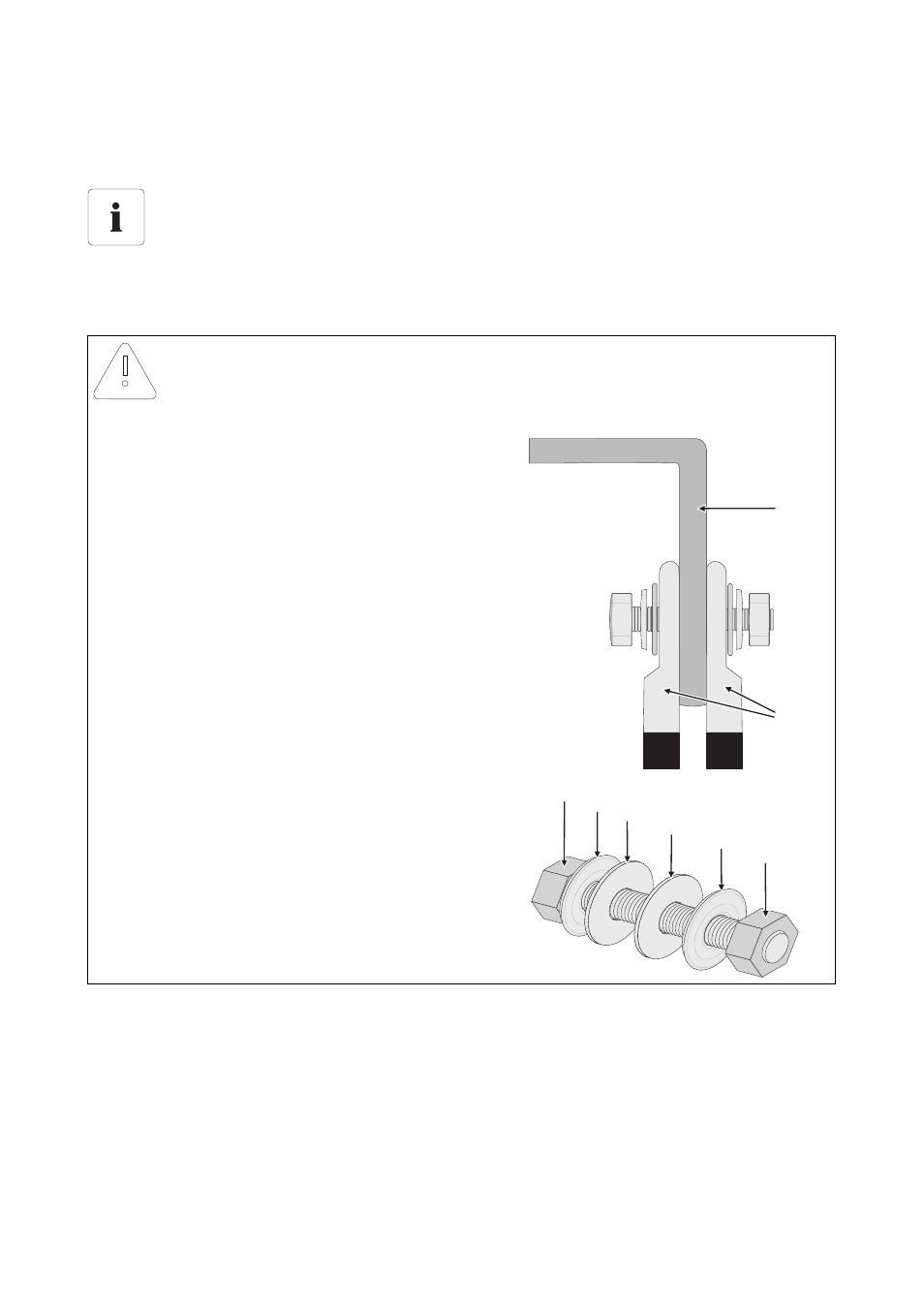

Disposición de los componentes para la
conexión (desde atrás hacia adelante):
1. Tornillo
2. Disco tensor
3. Arandela
4. Terminal de cable
5. Barra tomacorriente
6. Arandela
7. Disco tensor
8. Tuerca
4
5
1 2
3
6
7
8
