SMA Solar Technology AG Conexiones externas
Instrucciones de instalación SCxxxHE-IES104432 59
6. Montar la cubierta de plexiglás y la tapa corrediza frontal, véase 6.2.1 “Desmontar y volver
a montar la cubierta de plexiglás y la tapa corrediza” (Página 55).
7. Conecte el cable de CA desde fuera a los rieles de cobre.
6.2.3 Pasos a seguir en la variante 13/1
1. Desmontar la cubierta de plexiglás y la tapa corrediza delantera, véase 6.2.1 “Desmontar y
volver a montar la cubierta de plexiglás y la tapa corrediza” (Página 55).

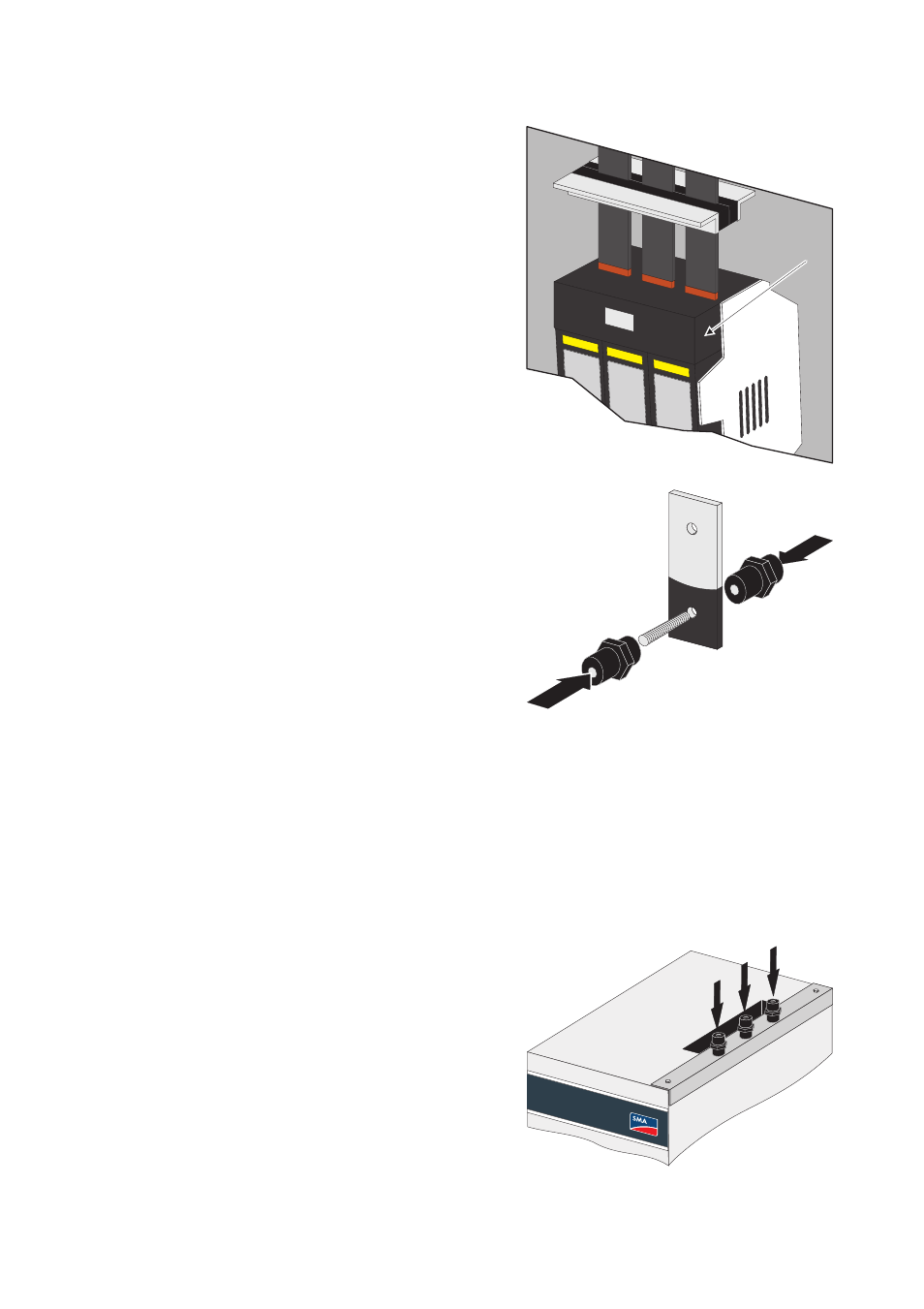

4. Conecte los rieles de cobre en el seccionador para
ruptura de carga (E) en el armario de CA.
5. Monte los rieles de cobre en los aisladores. Para ello,
atornille los pernos roscados suministrados en los
aisladores aún no utilizados y, a través de los rieles
de cobre, enrósquelos a los demás aisladores. Así,
los dos aisladores actuarán como contratuercas.
2. Monte los tres aisladores junto a la abertura en el
tejado del armario de distribución para los rieles de
cobre.
E
