Conexiones eléctricas internas SMA Solar Technology AG
44 SCxxxHE-IES104432 Instrucciones de instalación
5.3 Conexión de las líneas de mando al bloque de bornes de
interconexión
La mayoría de las líneas de mando que deben ser conectadas entre los armarios de distribución se
conectan mediante clavijas a los bloques de bornes de interconexión. Los bloques de bornes de
interconexión se encuentran en el armario de CA en la placa de montaje orientado al armario del
inversor. En cada haz de cables a conectar está indicado su destino.

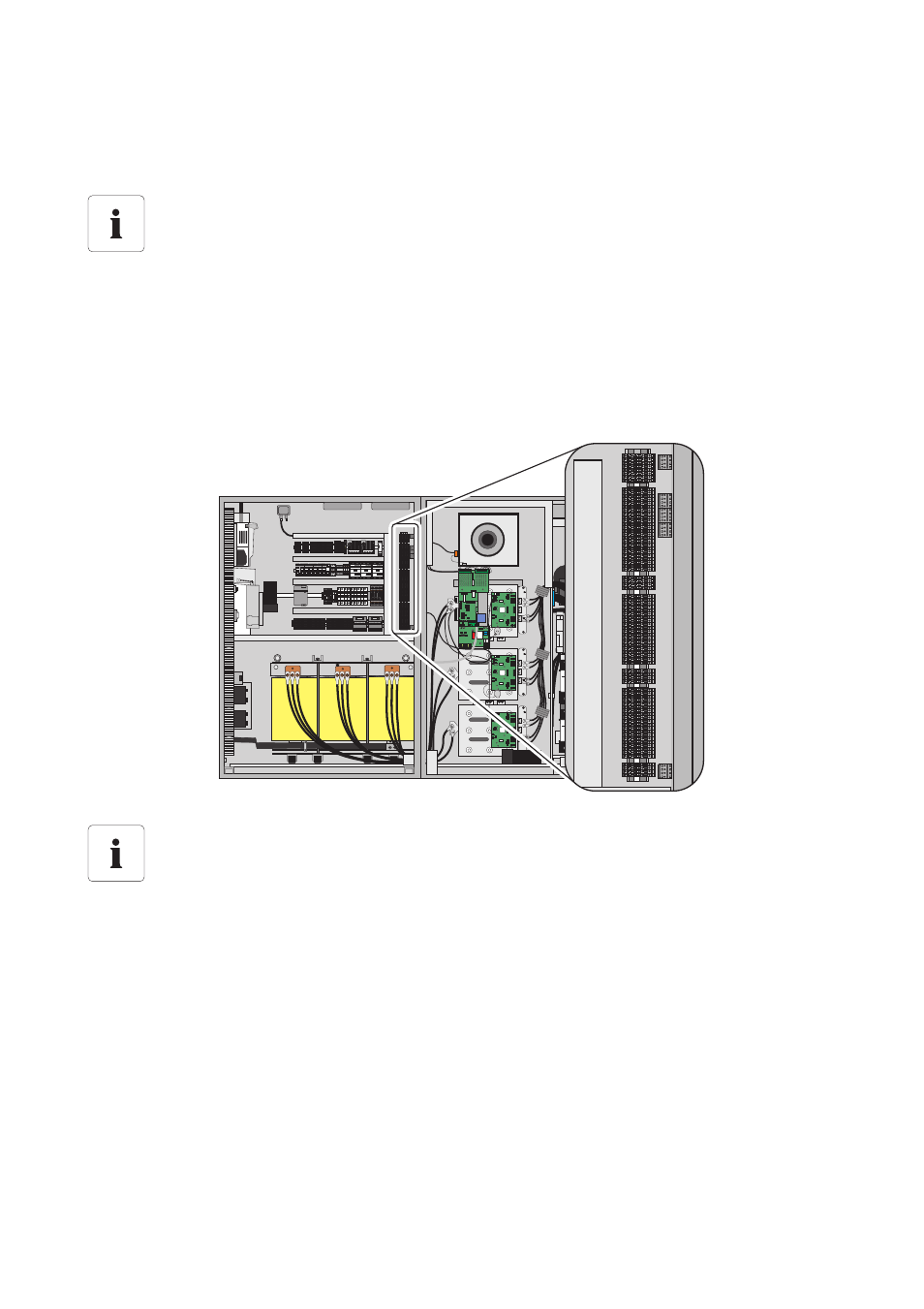

Ejemplo de bloques de bornes de interconexión entre los armarios de distribución del Sunny Central
Comprobación del cableado
Observe el orden de conexión y los colores correctos de los conductores de los cables al
conectar las líneas de mando. Las clavijas están numeradas.
Posición de los bloques de bornes de interconexión
Mediante la designación de los medios de producción y el esquema de conexiones
incluido puede determinarse con exactitud la ubicación de los bloques de bornes de
interconexión.
