SMA Solar Technology AG Conexiones eléctricas internas
Instrucciones de instalación SCxxxHE-IES104432 41
5.1.1 Conectar el cable de potencia en la opción "químicamente
activo"
Los cables de potencia están incluidos en el volumen de suministro y tienen que estar conectados a
los elementos de potencia en el armario del inversor y al reactor de filtro senoidal del armario de CA.

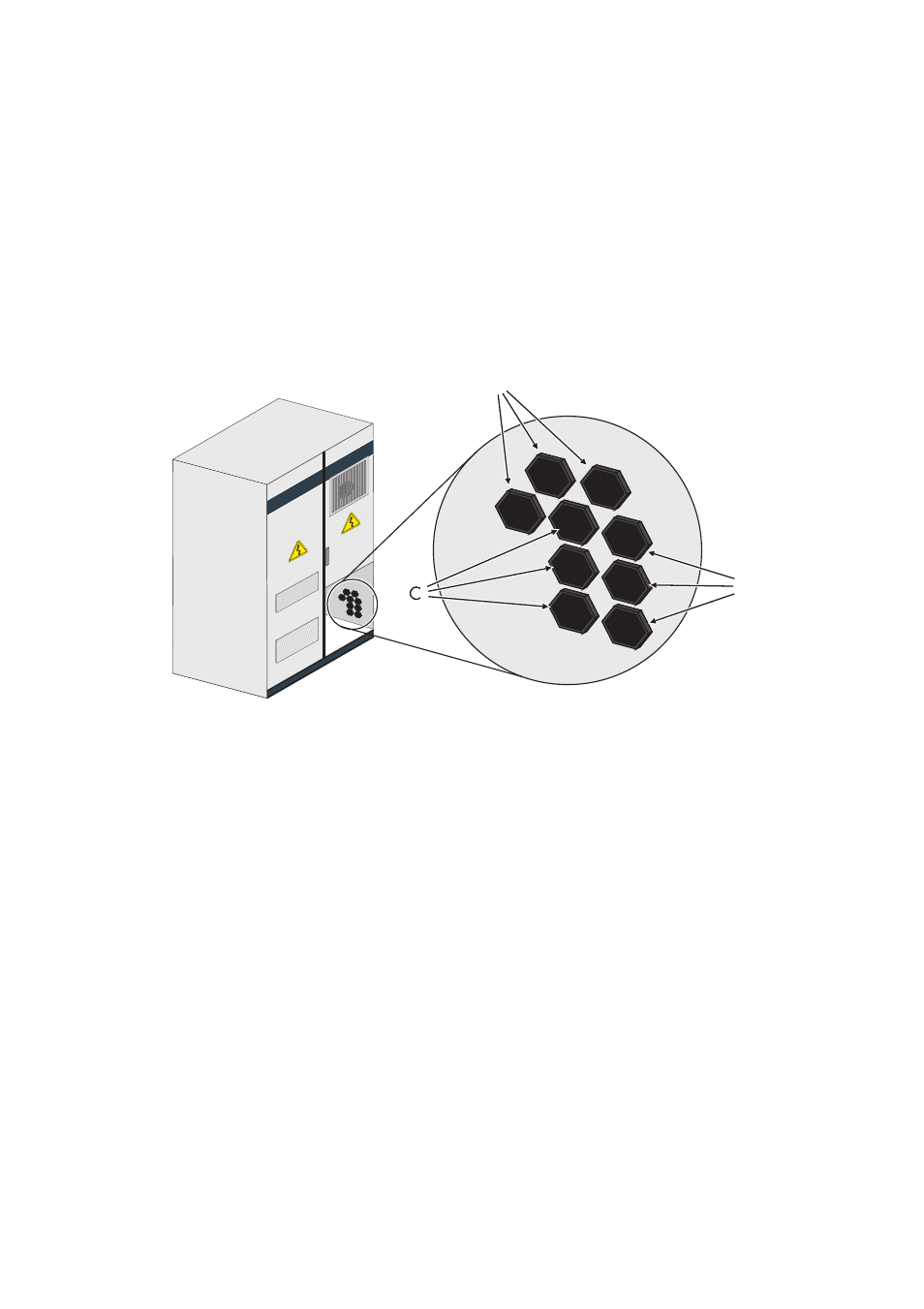

Se conectarán 3 cables por fase. La guía para cables es diferente para el sistema izquierdo y el
derecho. La siguiente figura muestra la disposición de los racores atornillados en un sistema
izquierdo; la disposición de los racores en el sistema derecho se realiza de forma lateralmente
inversa.
Conexión del cable de potencia en el sistema izquierdo
1. Conecte el L3 al dispositivo de potencia inferior del armario inversor.
2. Tienda el L3 a través del racor atornillado A.
3. Conecte el L3 al reactor de filtro senoidal en el armario de CA según se indica.
4. Enrosque el racor atornillado A.
5. Conecte el L1 al dispositivo de potencia central del armario inversor.
6. Tienda el L1 a través del racor atornillado B.
7. Conecte el L1 al reactor de filtro senoidal en el armario de CA según se indica.
8. Enrosque el racor atornillado B.
9. Conecte el L2 al dispositivo de potencia superior del armario inversor.
10. Tienda el L2 a través del racor atornillado C.
11. Conecte el L2 al reactor de filtro senoidal en el armario de CA según se indica.
12. Enrosque el racor atornillado C.
A
B
