Conexión eléctrica SMA Solar Technology AG
26 SB12-17-IA-es-52 Instrucciones de instalación
5.2.3 Conexión de toma de tierra adicional
Si en el país de instalación es necesaria una segunda conexión a tierra, una toma a tierra adicional
o una conexión equipotencial, puede conectar el inversor a tierra adicionalmente en la carcasa.

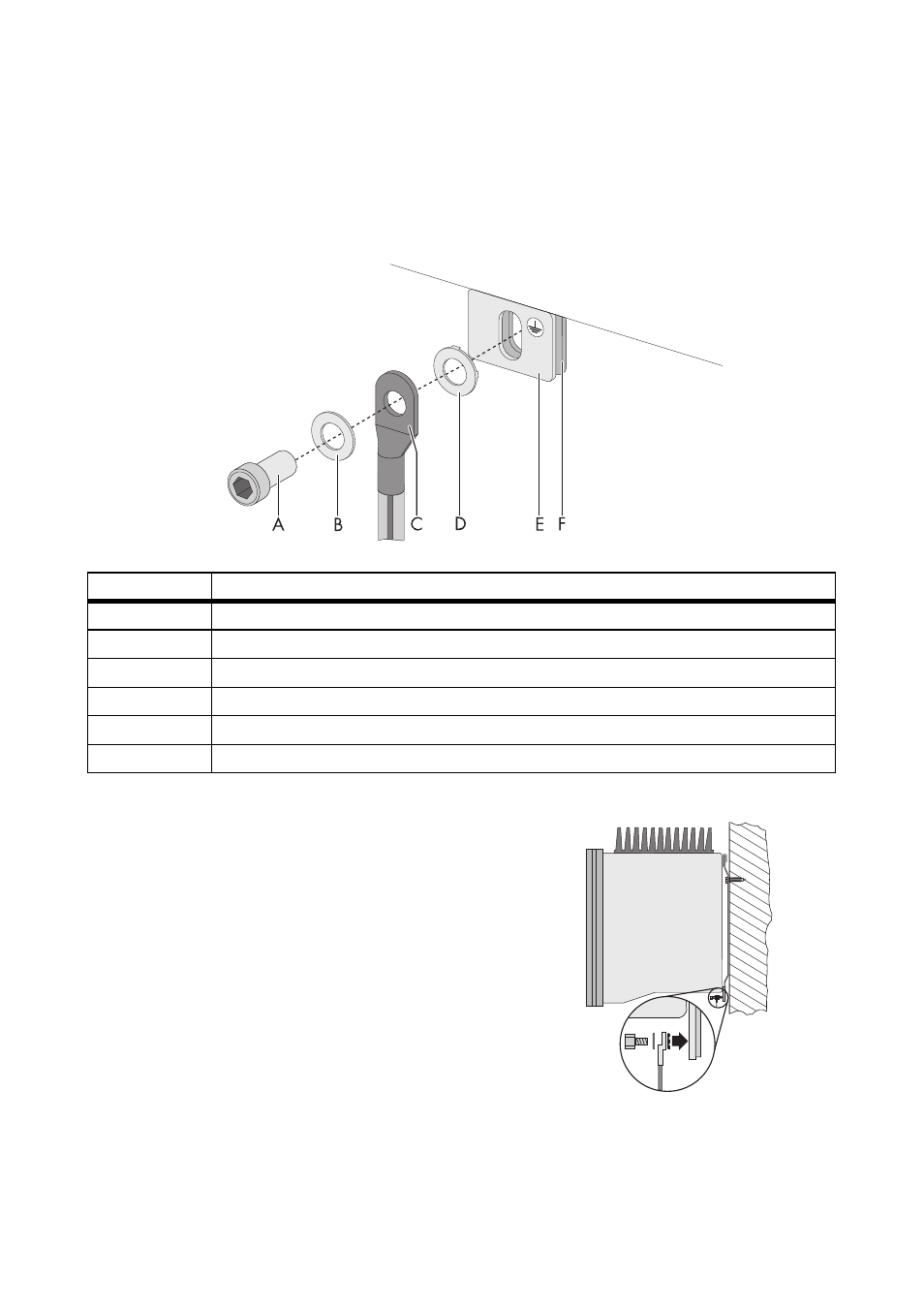

Esquema de la toma de tierra adicional
Procedimiento
1. En el tornillo cilíndrico colocar la arandela, el
terminal de cable con conexión a tierra y la
arandela de cierre. El dentado de la arandela de
cierre debe estar orientado hacia la brida metálica.
2. Introducir el tornillo cilíndrico a través de la brida
metálica en la parte inferior de la carcasa y
atornillar con el soporte mural. Apretar el tornillo
cilíndrico con un par de giro de 6°Nm.
3. Comprobar el contacto entre la conexión a tierra y
la carcasa según las especificaciones válidas en el
país de instalación.
Componente Descripción
A
Tornillo cilíndrico M6x12 (incluido en el envío)
B Arandela
C Terminal de cable (M6) con conexión a tierra
D Arandela de cierre (incluida en el envío)
E Brida metálica en la parte inferior de la carcasa
F Soporte mural del inversor
