SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB12-17-IA-es-52 25

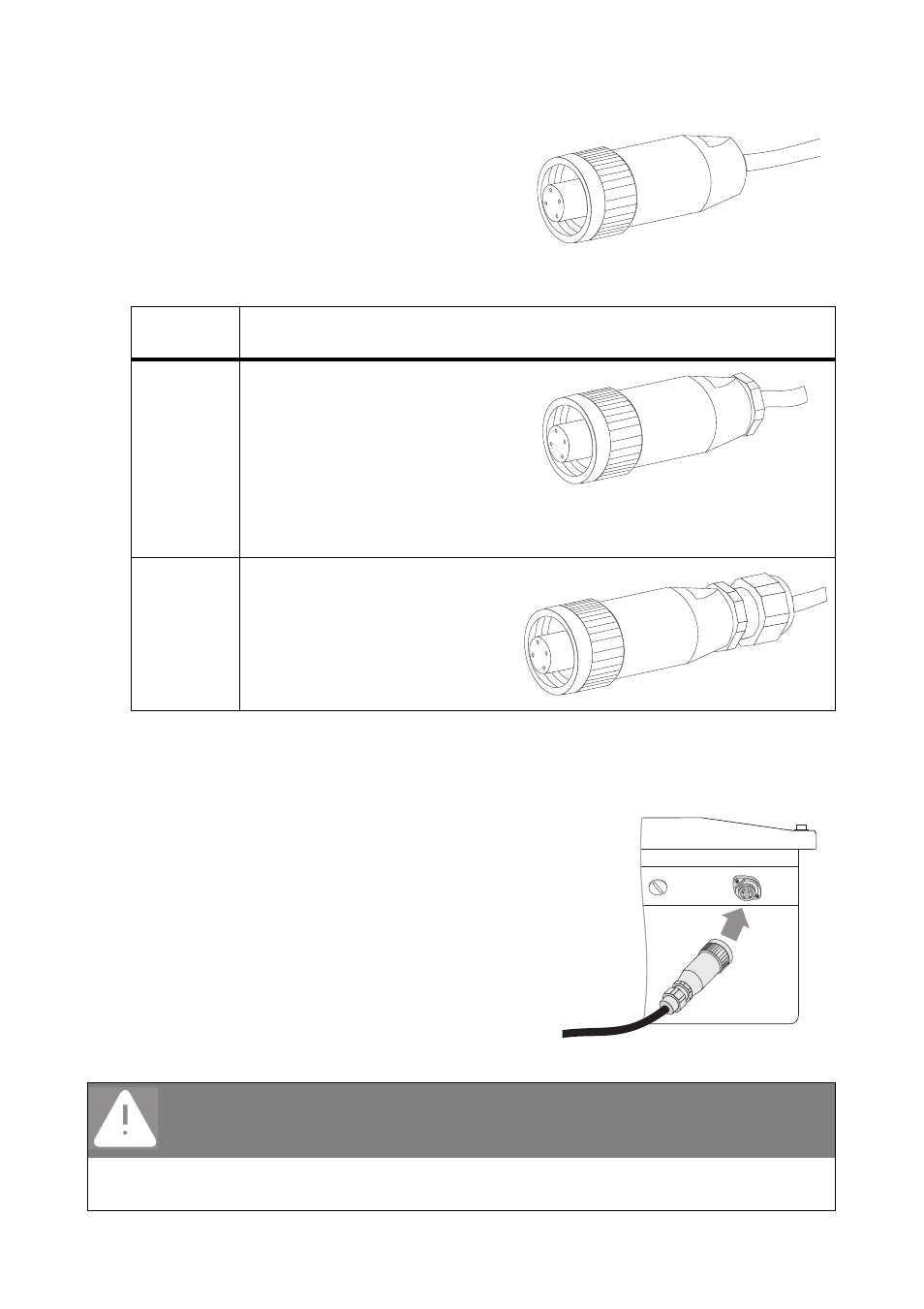

13. Enrosque el casquillo roscado sobre el terminal de
conexión.
14. Enrosque el tornillo de presión y el prensaestopas al casquillo roscado con firmeza.
☑ Ya ha atornillado la caja de conexión de CA.
15. Si la caja de conexión CA no es conectada inmediatamente al inversor, tapar el conector
hembra de CA del inversor con la tapa de protección suministrada.
16. Conecte la caja de conexión de CA en el conector
hembra de CA del inversor. En caso necesario,
retire primero la tapa de protección.
17. Enrosque firmemente el anillo roscado de la caja
de conexión de CA al conector hembra de CA del
inversor. El anillo roscado sirve para sellar y
eliminar la tracción de la caja de conexión de CA.
☑ El cable de CA está conectado al inversor.
Tamaño
empleado Procedimiento
PG13,5
El anillo de apriete y el anillo de estanqueidad son insertados en el casquillo
roscado y ya no son visibles.
PG16 • Atornillar la tuerca de unión
del racor atornillado para
cables.
¡PELIGRO!
¡Peligro de muerte por altas tensiones en el inversor!
• Conecte el interruptor automático solo cuando el inversor esté cerrado firmemente y
el generador fotovoltaico esté conectado.
