SMA Solar Technology AG Conexión eléctrica
Instrucciones de instalación SB12-17-IA-es-52 23
5.2.2 Conexión del inversor a la red pública (CA)

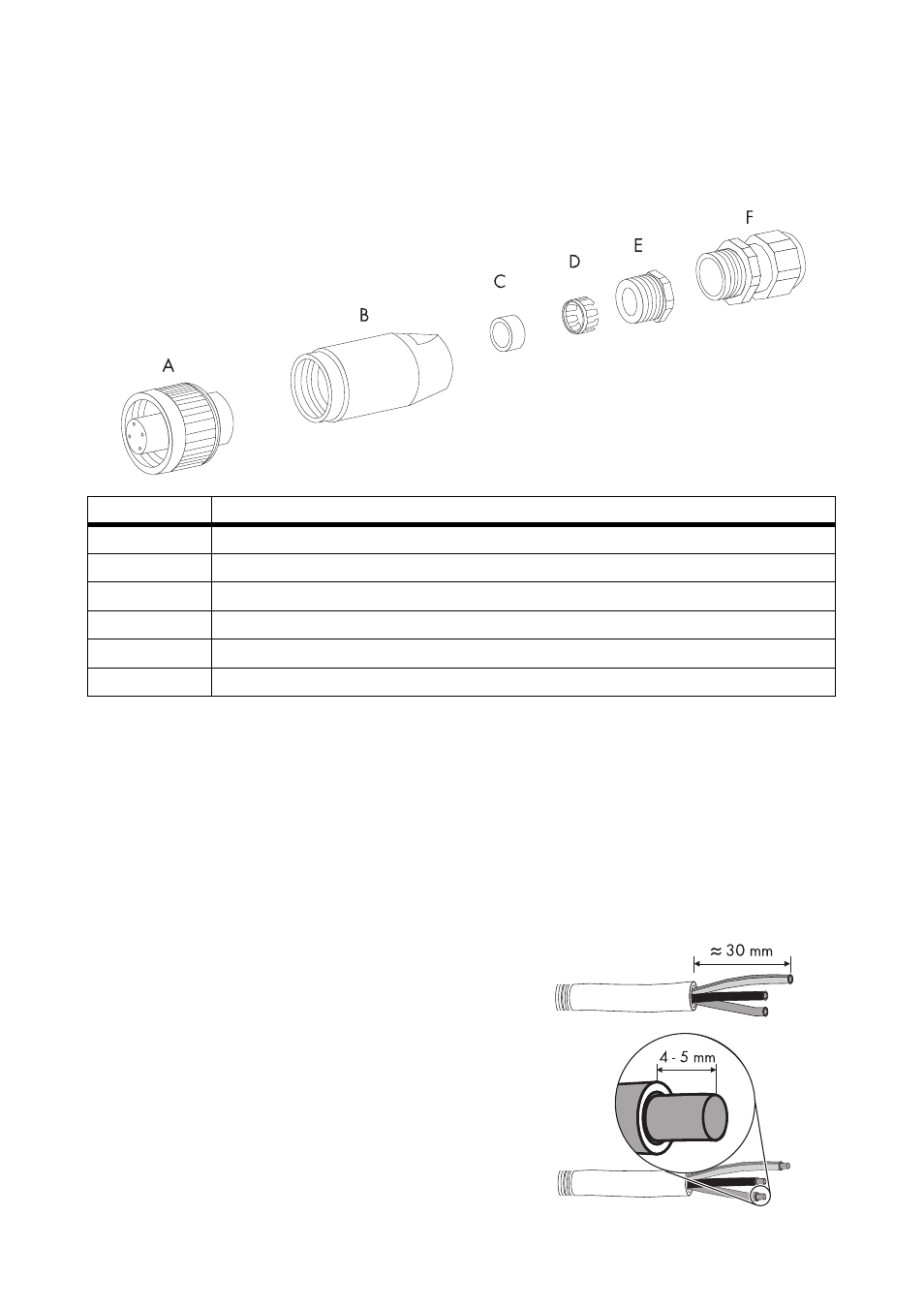

Vista general de la caja de conexión de CA
Procedimiento
1. Seleccione el racor adecuado para el cable de CA.
2. Compruebe la tensión de red y compárela con "V
AC nom
" en la placa de características.
El rango de trabajo exacto del inversor está especificado en los parámetros de funcionamiento.
Encontrará el documento correspondiente en la sección de descargas de
www.SMA-Iberica.com en la categoría "Descripción técnica" del inversor correspondiente.
3. Desconecte el interruptor automático, asegúrelo contra reconexión accidental y verifique que
no haya tensión.
4. Pele aprox. 30 mm del cable de CA.
5. Corte de 5 mm L y N.
6. Pele los conductores del cable de 4 hasta 5 mm.
Componente Descripción
A
Conexión hembra
B Casquillo roscado
C Anillo de estanqueidad PG13,5
D Anillo de apriete PG13,5
E Tornillo de presión PG13,5 (para cables de 9 mm a13,5 mm de diámetro)
F Prensaestopas PG16 (para cables de 13,5 mm a 17 mm de diámetro)
