Seguridad SMA Solar Technology AG
12 SB12-17-IA-es-52 Instrucciones de instalación
2.3 Explicación de los símbolos
En este capítulo encontrará usted una explicación de todos los símbolos que se encuentran en el
inversor y en la placa de características.
2.3.1 Símbolos en el inversor
Toma a tierra del generador fotovoltaico
Observe las prescripciones locales para la toma a tierra de los módulos y del generador
fotovoltaico. SMA Solar Technology AG recomienda emplear una conexión conductora
para unir el bastidor del generador y otras superficies conductoras, así como ponerlas a
tierra, a fin de proveer un máximo de seguridad para las instalaciones y las personas.

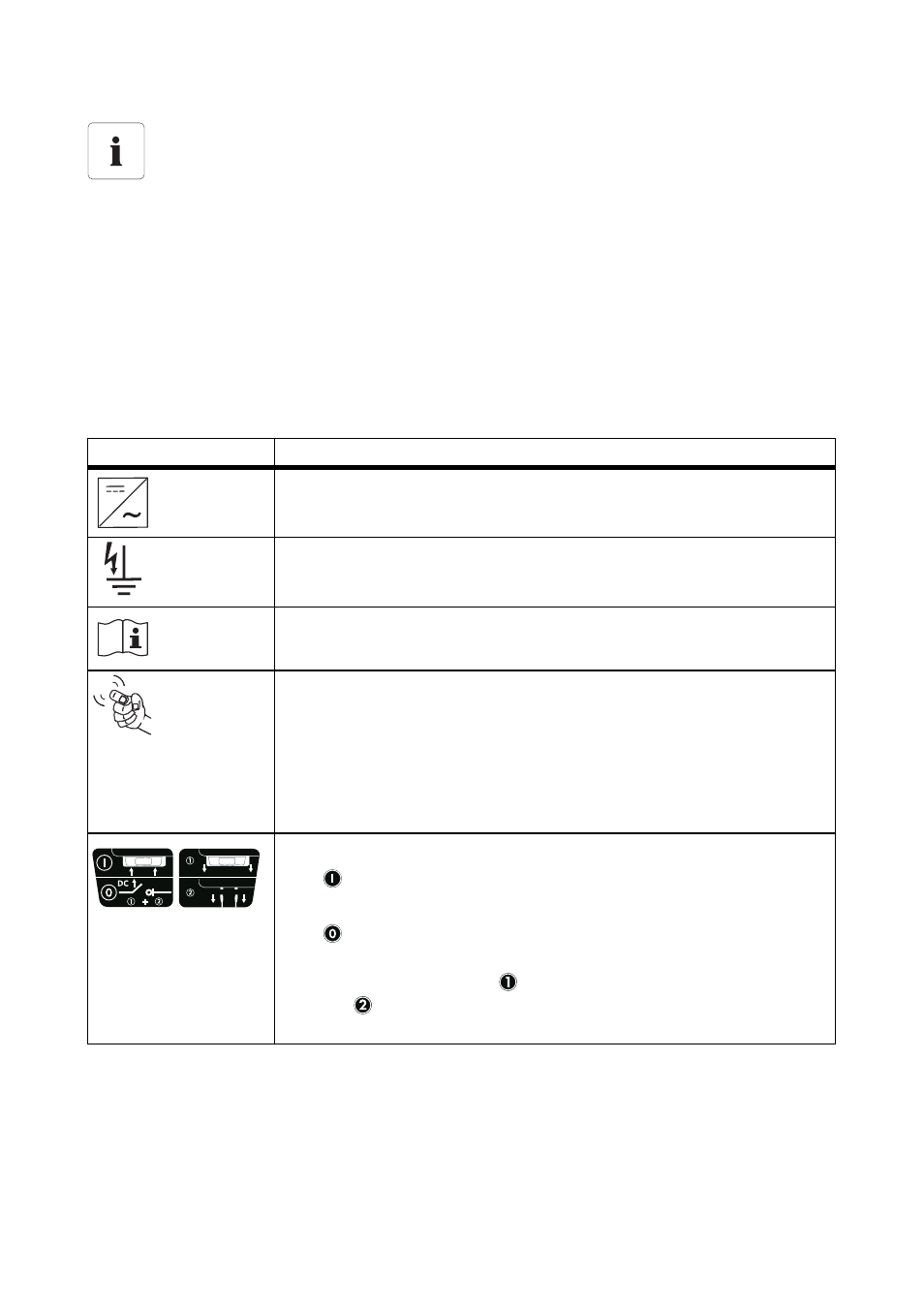

Símbolo Explicación
Indicador de funcionamiento.
Muestra el estado de funcionamiento del inversor.
Cortocircuito a tierra o varistor defectuoso.
Consulte el capítulo 9.3 “LED rojo permanece encendido” (Página 56).
Error o fallo.
Consulte el capítulo 9 “Localización de fallos” (Página 51).
El funcionamiento de la pantalla mediante golpecitos:
• 1 golpecito: se enciende la iluminación de fondo o la pantalla
continúa mostrando una indicación.
• 2 golpecitos: el inversor muestra de nuevo los mensajes de la
pantalla de la fase de inicio (véase capítulo 6.2 “Mensajes de la
pantalla durante la inicialización” (Página 38)).
Seccionador de carga de CC Electronic Solar Switch (ESS)
• Si el Electronic Solar Switch está conectado, el circuito eléctrico
CC está cerrado.
• Para interrumpir el circuito eléctrico CC y para desconectar con
seguridad el inversor bajo carga, debe desconectar primero el
Electronic Solar Switch y después extraer todas las conexiones
CC tal y como se describe en el capítulo 7.2 “Abrir el inversor”
(Página 44).
