5 Conexión eléctrica
5.1 Esquema del área de conexiones
5.1.1 Vista exterior

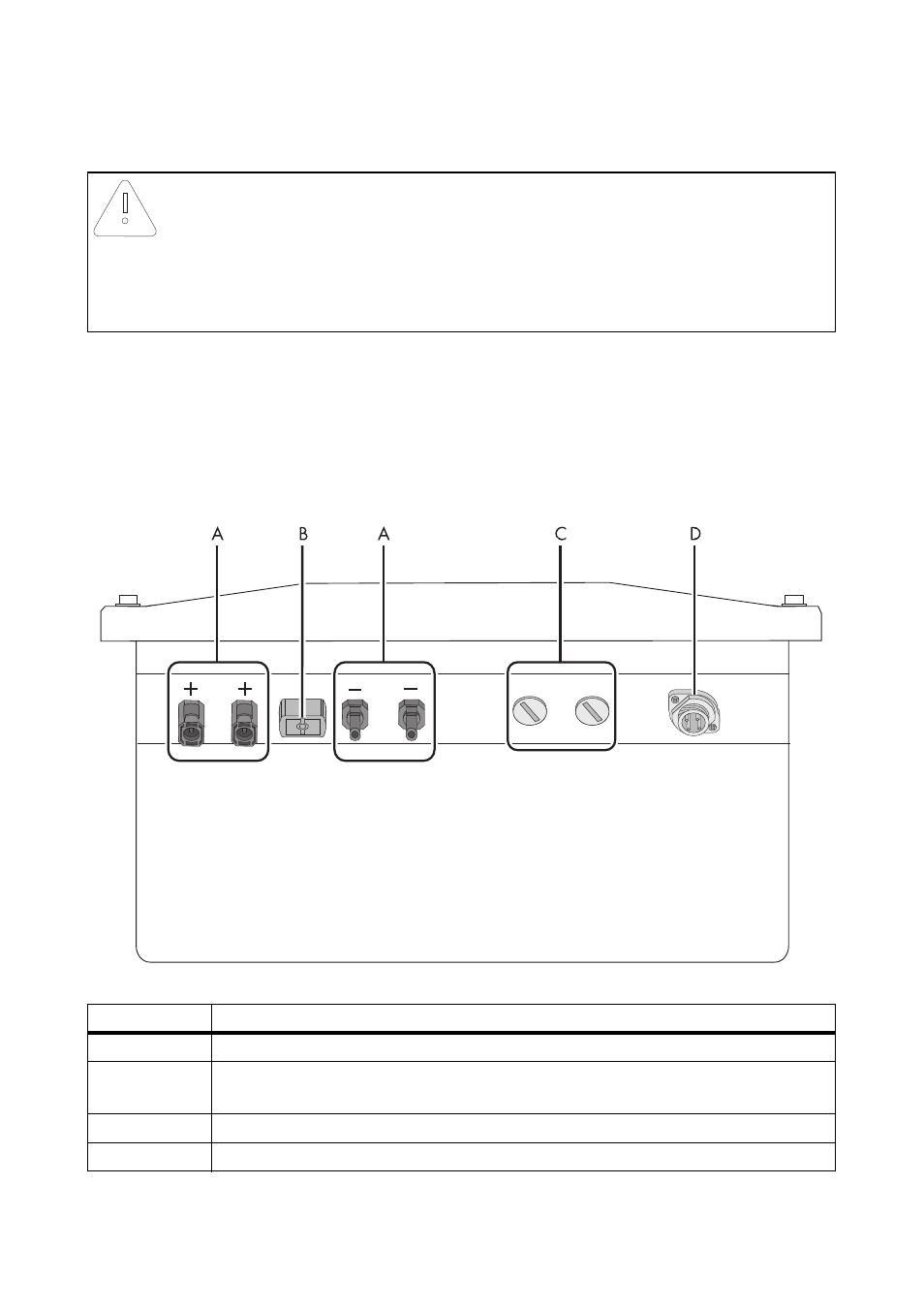

La siguiente figura muestra la asignación de las áreas de conexión individuales en el lado inferior del
inversor.
¡PRECAUCIÓN!
¡El inversor puede resultar dañado a causa de descargas electrostáticas!
Los componentes en el interior del inversor pueden sufrir daños irreversibles a causa de
descargas electrostáticas.
• Conéctese a tierra antes de tocar cualquier componente.
Componente Descripción
A
Conectores CC para la conexión de los strings fotovoltaicos
B
Conector hembra para la conexión del seccionador de carga de CC del
Electronic Solar Switch (ESS)
C
Apertura de la carcasa con tapones para la comunicación
D
Conector hembra para la conexión de CA
