Conexión eléctrica SMA Solar Technology AG
24 SB12-17-IA-es-52 Instrucciones de instalación

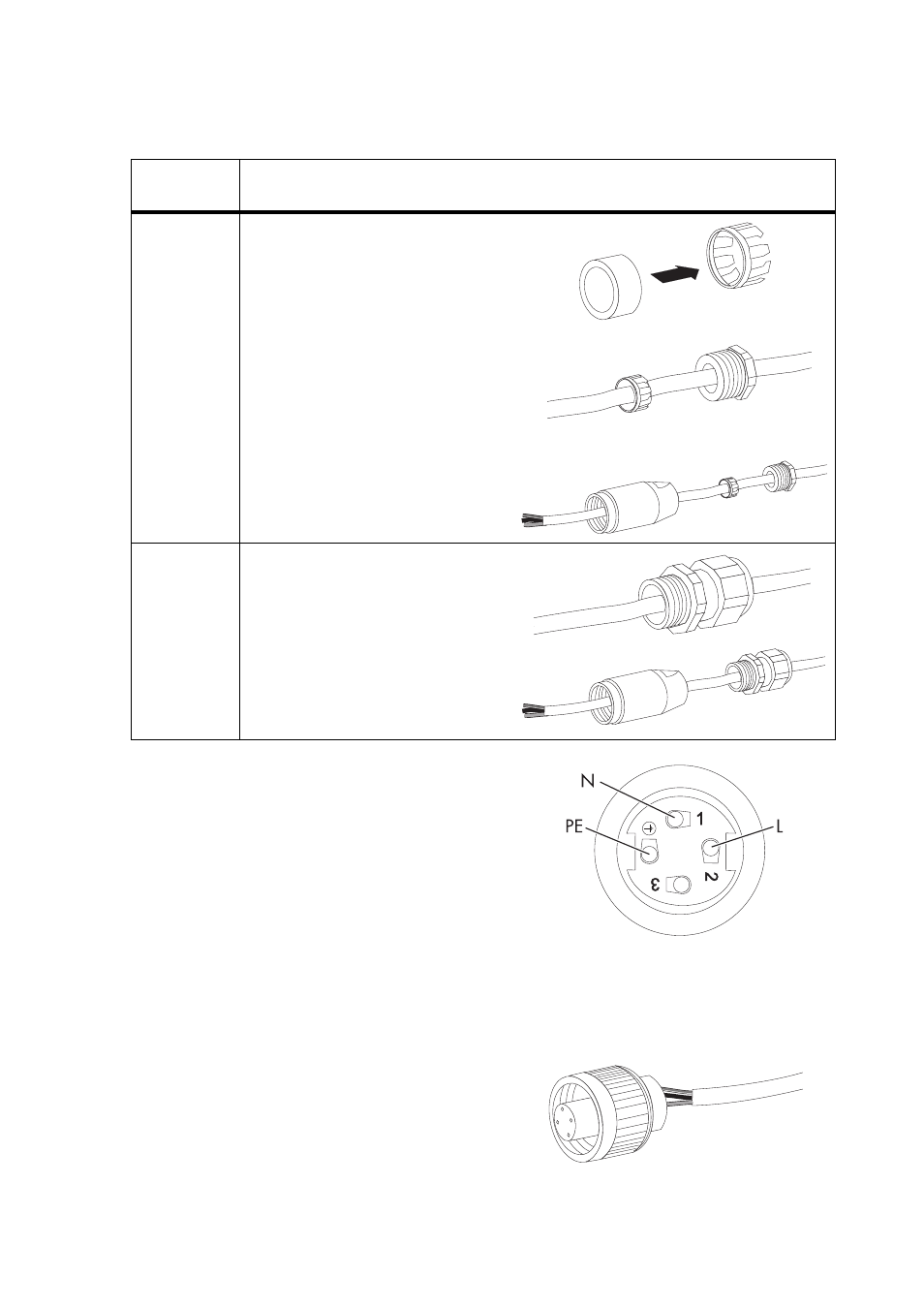

7. Pase el tornillo de presión o el racor atornillado y el casquillo roscado por el cable de CA.
8. Inserte la toma a tierra PE (verde-amarillo) en el
borne roscado con el símbolo de tierra del terminal
de conexión y apriete el tornillo.
9. Inserte el conductor neutro N (azul) en el borne
roscado 1 del terminal de conexión y apriete el
tornillo.
10. Inserte la fase L (marrón o negra) en el borne
roscado 2 del terminal de conexión y apriete el
tornillo.
11. Deje libre el borne roscado 3 de la conexión
hembra.
12. Verifique que los conductores de conexión estén
colocados firmemente.
Tamaño
empleado Procedimiento
PG13,5 • Introduzca el anillo de
estanqueidad en el anillo de
apriete.
• Pase el tornillo de presión
PG13,5 y el anillo de apriete
con el anillo de
estanqueidad por el cable de
CA.
• Pase el casquillo roscado por
el cable de CA.
PG16 • Pase el racor atornillado
PG16 por el cable de CA.
• Pase el casquillo roscado por
el cable de CA.
