Instalación SMA Technologie AG
Página 26 SB700-11:SS2006 Manual de instalación
El Sunny Boy 1700 se suministra de fábrica con la tensión de entrada máxima. Para
poder utilizarlo con instalaciones solares más pequeñas antes deberá efectuar unos
pocos cambios. Arriba a la derecha el Sunny Boy 1700 contiene varios bloques de
bornes. El borne doble superior no tiene relevancia para el ajuste del rango de
tensión de entrada. Debajo del borne doble se encuentra un borne único para el

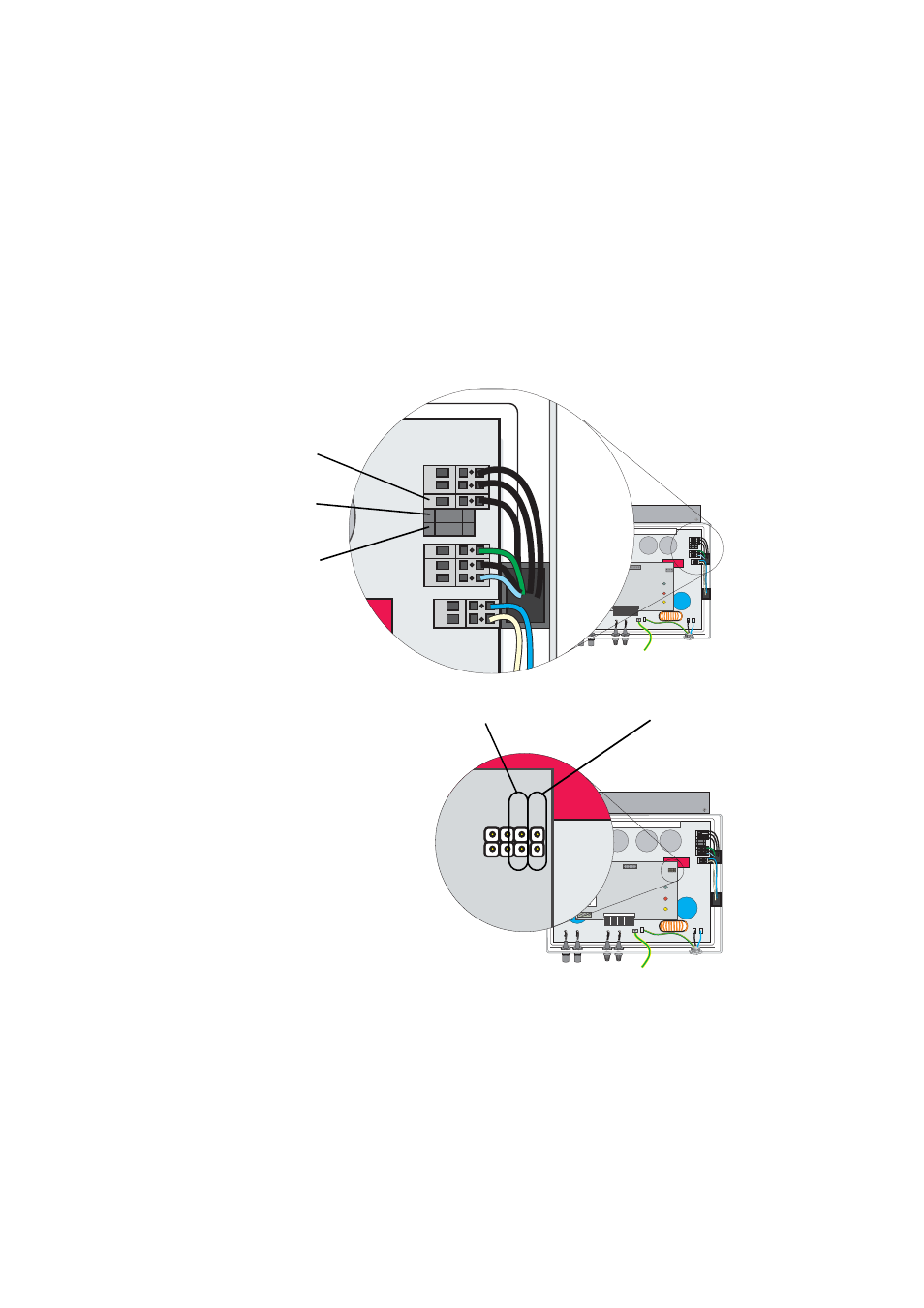

ajuste a la tensión de entrada. Debajo de ese borne verá dos conectores libres. Vea
la ilustración abajo para los rangos de tensión de entrada de ambos conectores.
Las conexiones para los puentes se
encuentran en la placa de gestión
operativa del Sunny Boy 1700. El
equipo se sumninistra sin puente
insertado. Sólo deberá colocar un
puente, si quiere que el Sunny Boy
1700 funcione a una tensión de
entrada inferior, es decir a 96 ...
200 V CC o a 73 ... 150 V CC.
PE L N
Borne colocado
para
119 ... 250 V CC
Conexión para
96 ... 200 V CC
Conexión para
73 ... 150 V CC
PE L N
150V ENS2 200V ENS1
Conexión para puente
para 96 ... 200 V CC
Conexión para puente
para 73 ... 150 V CC
