SMA Technologie AG Requisitos para la instalación
Manual de instalación SB700-11:SS2006 Página 15
En el emplazamiento del Sunny Boy 1700 la impedancia de red deberá ser menor
de 1,0 ohmios, para que los dispositivos de protección funcionen sin limitaciones.
Además es recomendable dimensionar la sección del cable de manera que a

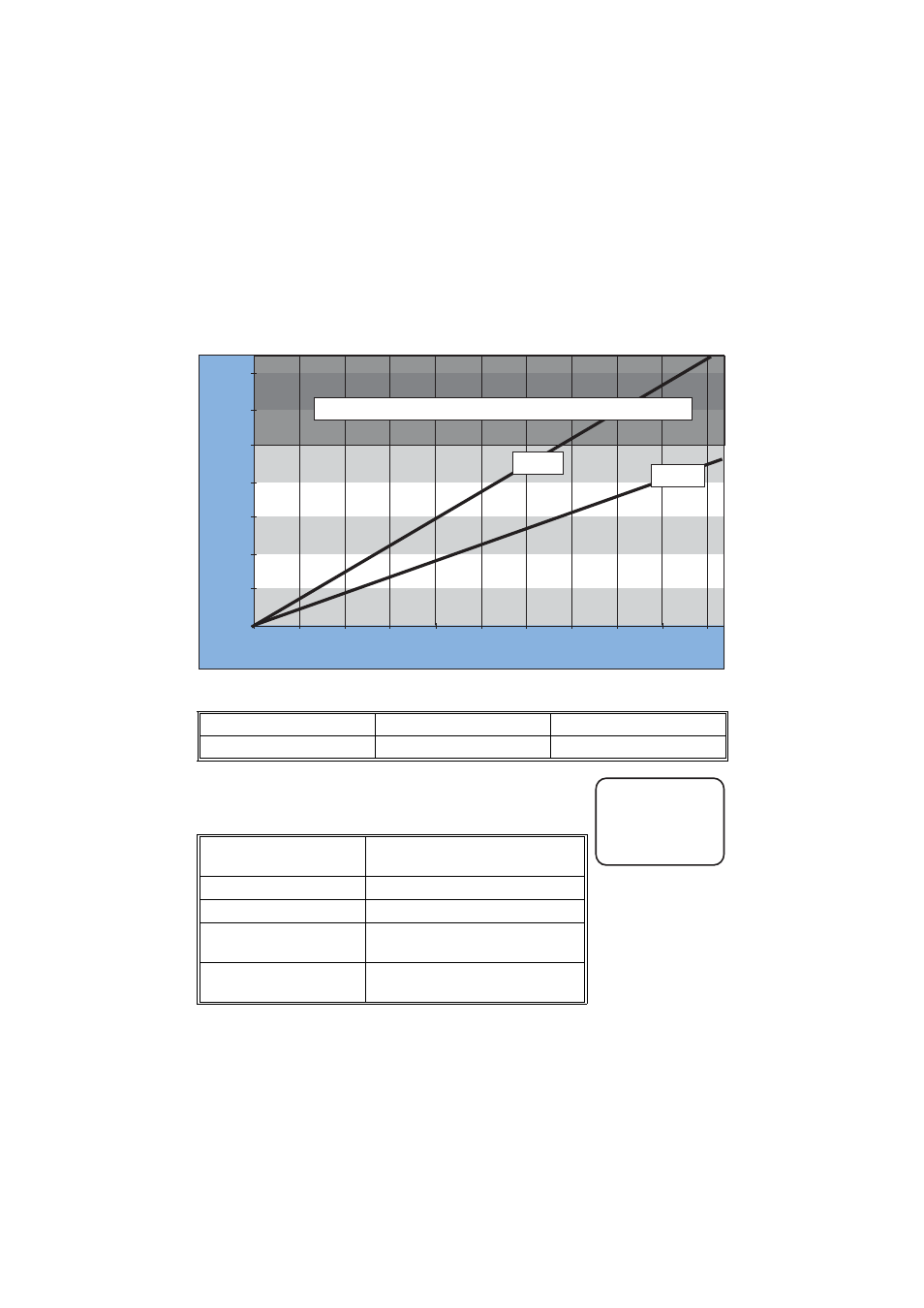

potencia nominal las pérdidas de línea no superen 1%. En el siguiente gráfico se
pueden apreciar las pérdidas de línea en relación a la longitud y sección del cable:
Para las distintas secciones del cable valen las siguientes longitudes máximas:
El Sunny Boy 1700 ha sido diseñado para funcionar con
redes de 230 V a una tensión de red de entre 198 V y 260 V
a entre 49,8 Hz y 50,2 Hz.
Sección del cable 1,5 mm² 2,5 mm²
Longitud máx. 33 m 55 m
Valores límite para la salida
de CA
Rango de tensiones 198 V ... 260 V
Rango de frecuencias 49,8 Hz ... 50,2 Hz
Rango de tensiones
(sin ENS)
180 V ... 260 V
Rango de frecuencias
(sin ENS)
45,5 Hz ... 54,5 Hz
0,0%
0,2%
0,4%
0,6%
0,8%
1,0%
1,2%
1,4%
Longtitud del cable
0 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m 5 m
Pérdida
1,5 mm²
2,5 mm²
No utilice configuraciones de cables con pérdidas superiores a 1,0 %
198 V ... 260 V
49,8 Hz ... 50,2 Hz
Valores límite para la
salida de CA
