SMA Technologie AG Instalación
Manual de instalación SB700-11:SS2006 Página 17
5 Instalación
5.1 Montaje
Para un montaje sin problemas del Sunny Boy 1700
debería utilizar el soporte de pared incluido en el
paquete. Para su fijación vertical en muros de
hormigón o piedra puede emplear, por ejemplo, tacos
del tipo SX8 y tornillos de cabeza hexagonal de acero
inoxidable (DIN 571) de 8 mm x 50 mm.
Cuando monte el soporte mural siempre tenga en
cuenta el peso del Sunny Boy 1700 (16 kg).

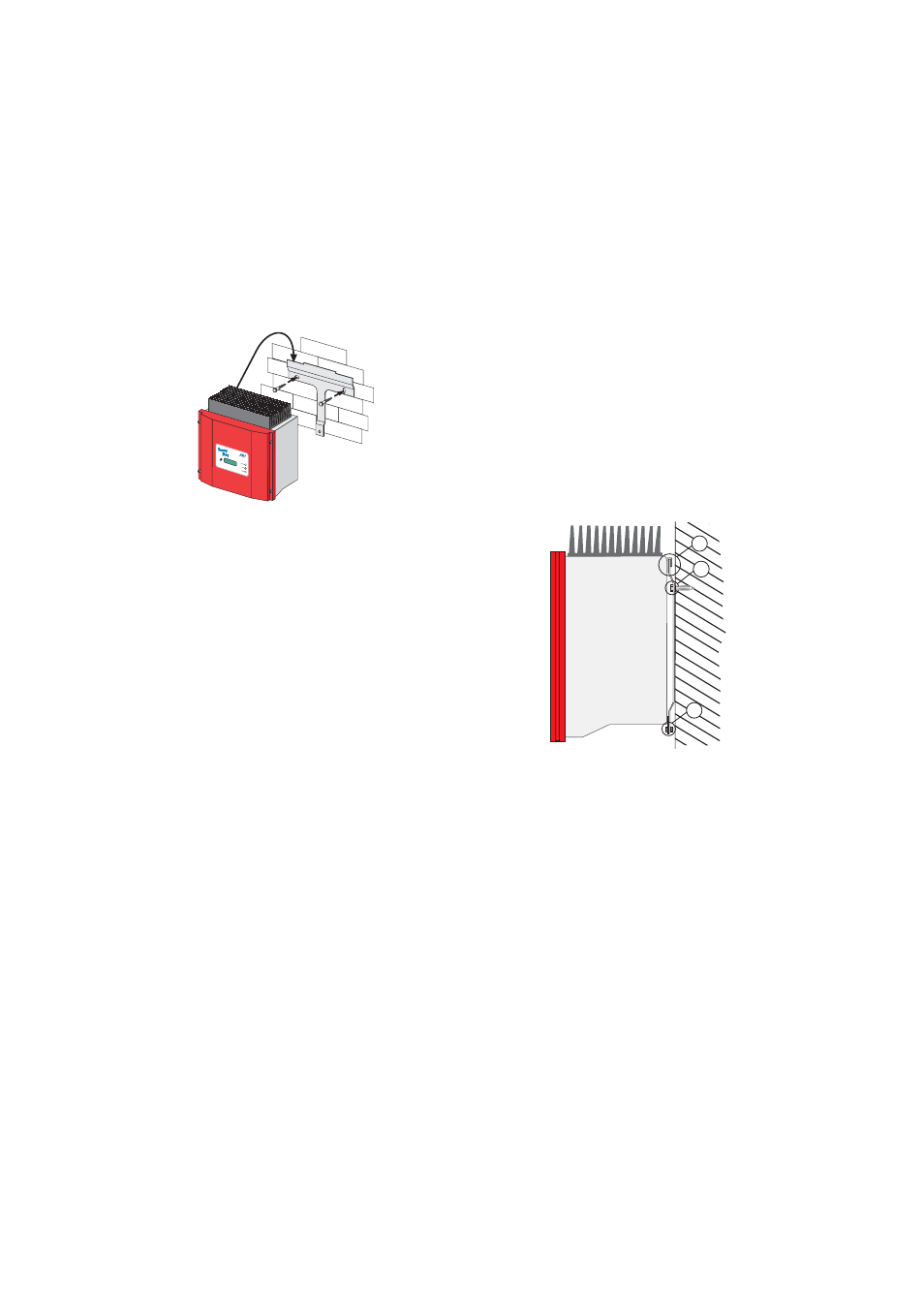

1. Monte el soporte de pared (1). Para marcar los
agujeros para los tacos puede emplear el soporte
mural como plantilla.
2. Coloque ahoralos ganchos de fijación superiores
del Sunny Boy 1700 en el soporte mural (2) de
modo que no pueda desplazarse lateralmente.
3. Termine de montar el Sunny Boy 1700 fijándolo
mediante el tornillo M6x10, incluido en el
paquete, en la rosca inferior central (3).
4. Verifique que el soporte y el Sunny Boy 1700
estén firmemente instalados.
Betrieb Operation Erdschl uss Earth Fault
Störu ng Failure
Photovoltaik- Stringwec hselrichter Photovol taic string inver ter
2
3
1
