SMA Technologie AG Requisitos para la instalación
Manual de instalación SB700-11:SS2006 Página 13
4.2 Requisitos para el generador fotovoltaico
El Sunny Boy 1700 fue diseñado para la conexión de hasta dos "Strings"
(conexiones en serie de módulos fotovoltaicos) de estructura homogénea (módulos
de un mismo tipo, orientación e inclinación idénticas).
La herramienta de dimensionamiento "GenAu" que puede descargar de nuestro sitio
web www.SMA.de contiene consejos para el correcto dimensionamiento de su
instalación.
Para su conexión a generadores fotovoltaicos el equipo dispone de cuatro
conectores de CC fotovoltaicos (dos por String). Los conectores en los cables de
conexión del generador fotovoltaico deberán ser del mismo tipo. Tenemos a su
disposición un juego de cables sueltos para un String. Sigue una relación de los
códigos de pedido SMA para los distintos conectores:
• Multi-Contact 3 mm: „SWR-MC“
• Multi-Contact 4 mm: „MC-SET“
• Tyco:
„TYCO-SET“

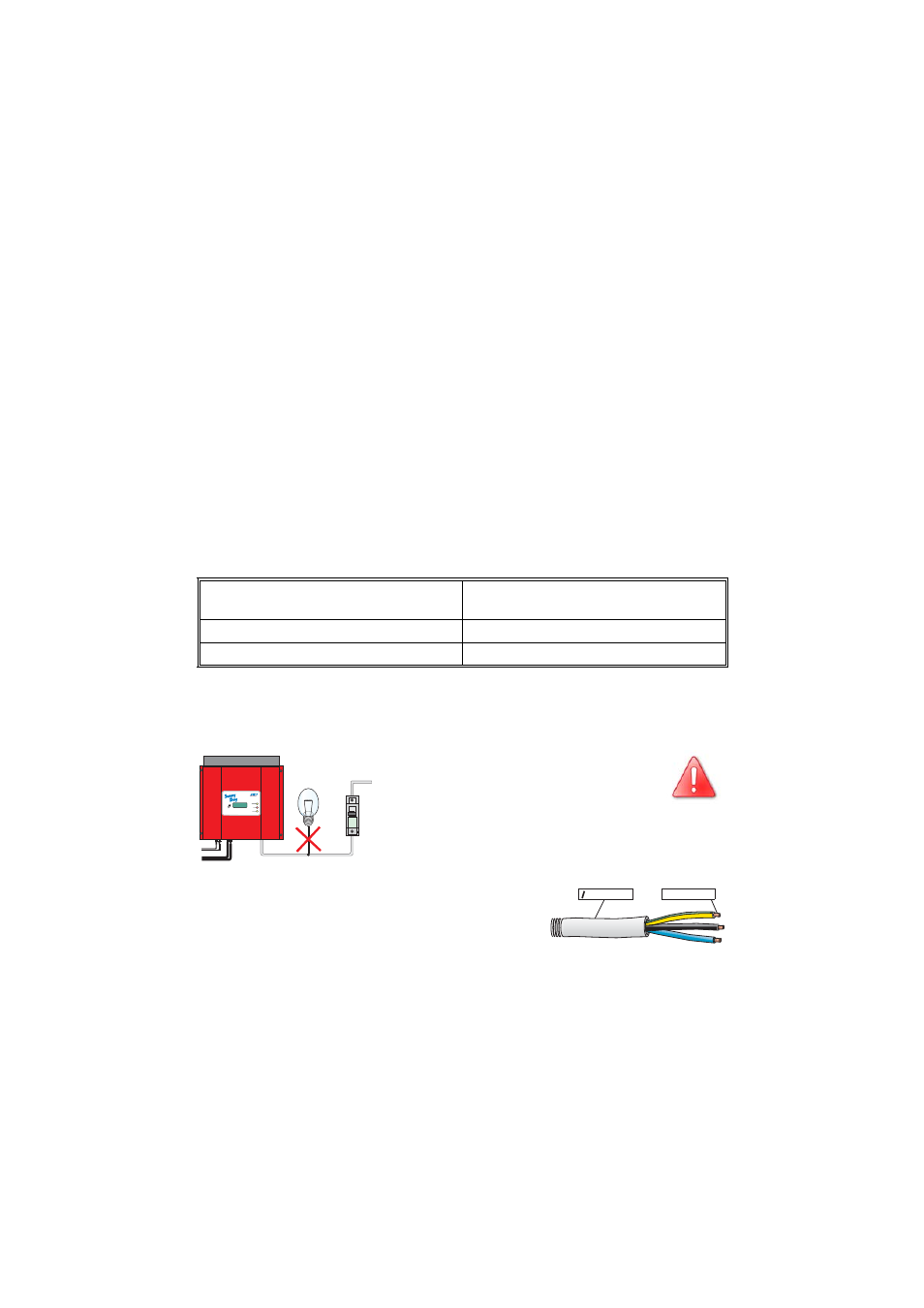

4.3 Red de baja tensión 230 V (CA)
La conexión a red del Sunny Boy deberá tener tres conductores (L, N, PE).
El paquete adicional incluye una caja de conexión de
CA con bornes de conexión a red que aceptan
conductores con secciones de hasta 2,5 mm². Para la
conexión de cables de secciones entre 9 mm² y 13,5
mm² el paquete adicional contiene una caja de conexión de CA PG13,5, para
secciones entre 13,5 mm² y 17 mm² se utilizará la caja de conexión de CA PG16.
Para instrucciones detalladas por favor consulte los capítulos "Conexión del
conector de CA con PG13,5" (Página 20) y "Conexión del conector de CA con
PG16" (Página 22).
Valores límite para la entrada de
CC
Tensión máxima 250 V (CC)
Corriente de cortocircuito máxima 10 A (CC)
Como fusible del circuito eléctrico
(elemento de protección vatimétrica)
recomendamos instalar un fusible
automático de 16 A. No está
permitido conectar consumidores a
este circuito.
16A
Betrieb
Operation
Erdschluss
Earth Fault
Störung
Failure Photovoltaik-Stringwechselrichter
Photovoltaic string inverter
o max. 2,5 mm² 11 ... 25 mm
