SMA Technologie AG Instalación
Manual de instalación SB700-11:SS2006 Página 19

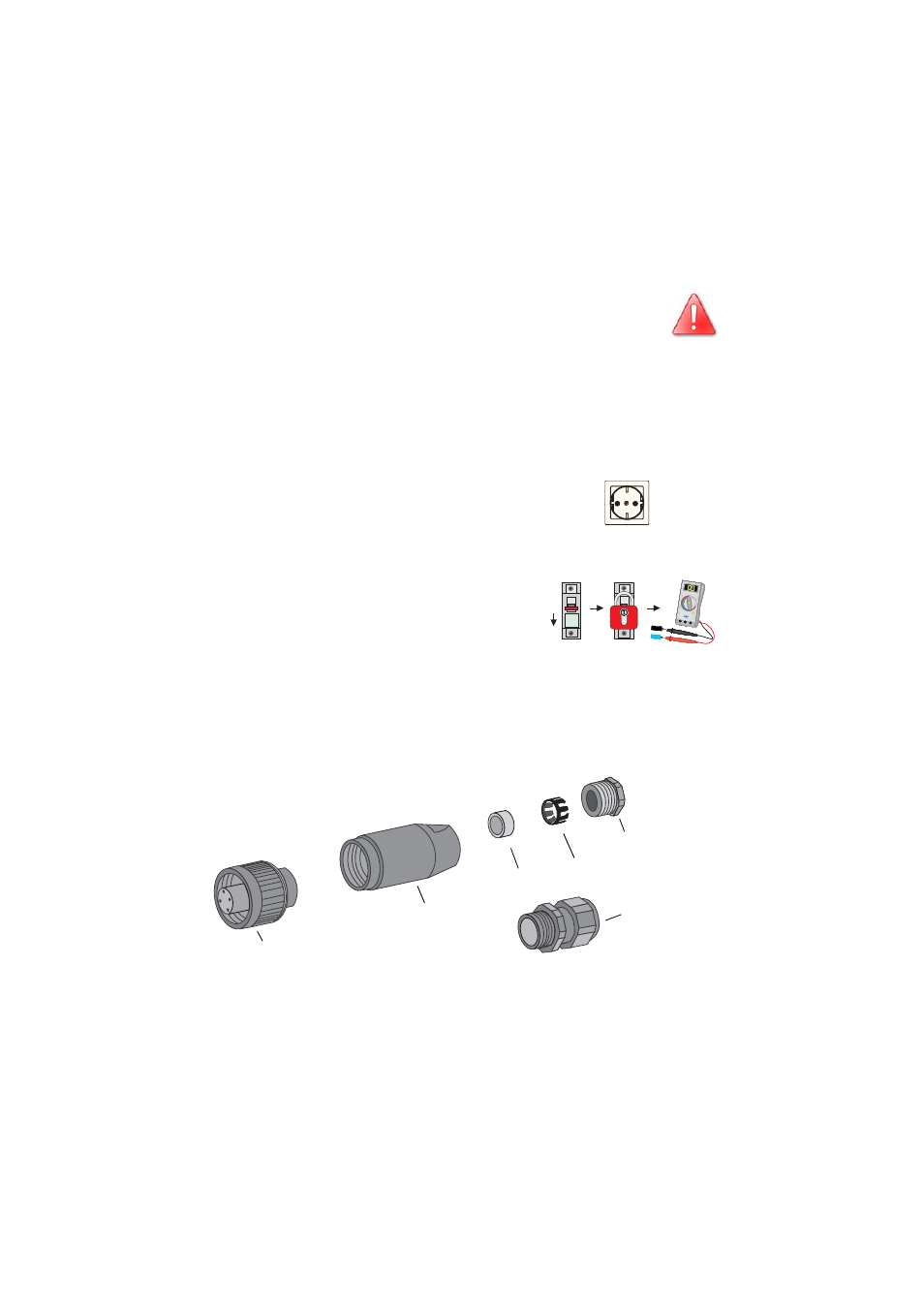

Conexión de la salida de CA
Se aplica un sistema de conectores coaxiales que acepta la salida de cables de
distintos grosores. Para ello el paquete adicional incluye dos tornillos de presión,
tipo PG13,5 resp. PG16. Compruebe cual de los dos conectores roscados es el
adecuado para su cable de CA.
Para conectar la salida de CA, siga estas instrucciones:
3. Tome las piezas de la caja de conexión de CA del paquete adicional y conecte
el extremo del cable sin aislamiento según se describe a continuación.
Antes de conectar el cable de red a la caja de conexión de CA
compruebe que ésta no tenga tensión.
1. Compruebe la tensión de red. Si la tensión es
superior a 260 V, la funcionalidad del Sunny
Boy 1700 está limitada. Su operador de red
debería poder remediar esta situación.
¡máx. 260 V!
¡La tensión máxima de la corriente
inyectada es de 260V!
2. Desconecte el equipo de la red (desconecte el
interruptor de protección vatimétrica),
asegúrelo contra una reconexión y verifique
que no haya tensión.
¡Es absolutamente necesario verificar
que no haya tensión en la salida de CA
antes de abrir el Sunny Boy!
1. 2. 3.
Off!
Anillo de junta
para PG13,5
Anillo de
apriete para
PG13,5
Casquillo
roscado
Terminal de
conexión
Tornillo de apriete
para PG13,5
Tornillo de apriete,
versión PG16
para cables de
sección grande
