Instalación SMA Technologie AG
Página 20 SB700-11:SS2006 Manual de instalación

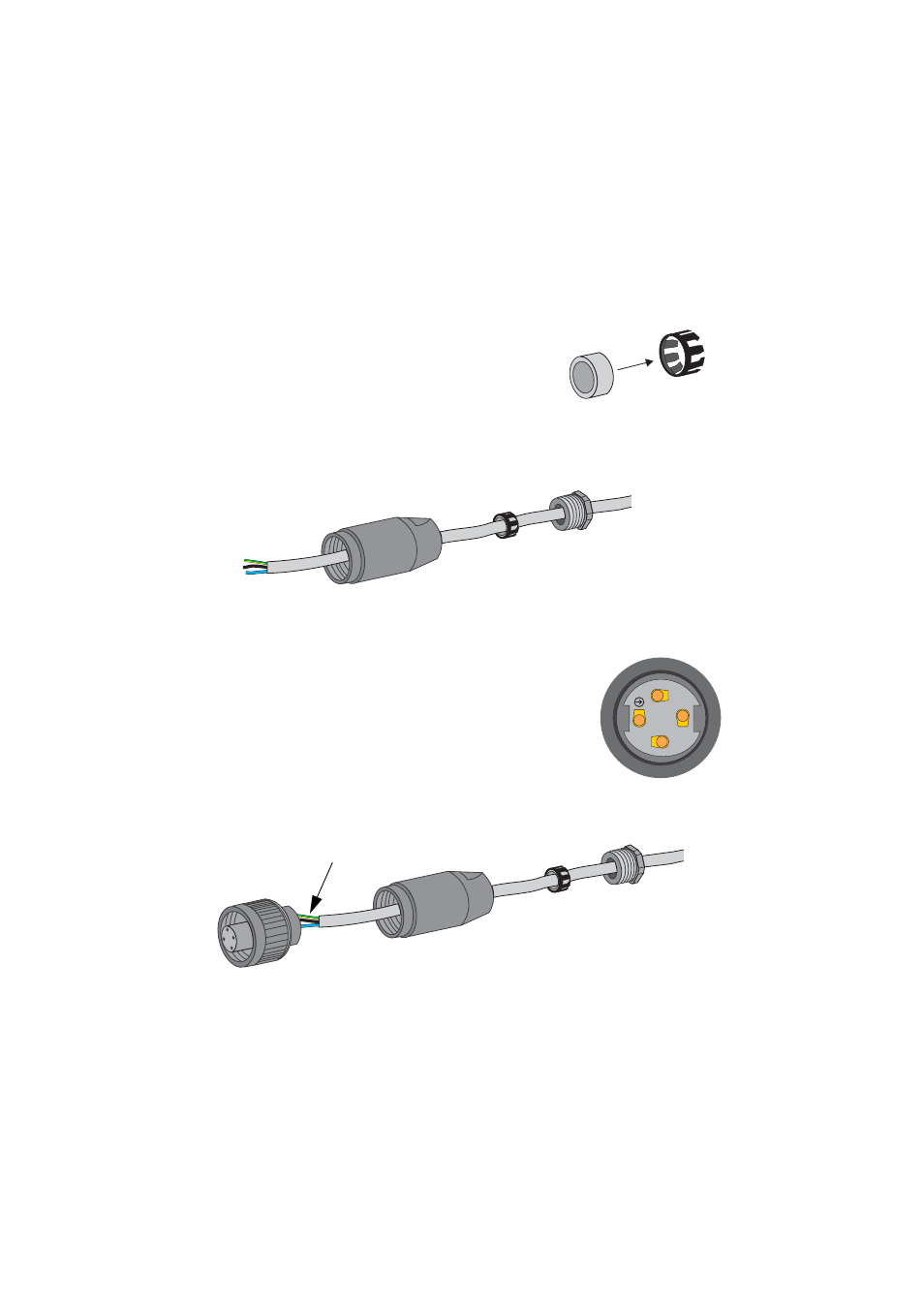

Conexión del conector de CA con PG13,5
Para la conexión de cables de una sección máx. de 13,5 mm² siga estas
instrucciones.
1. Introduzca la junta en el anillo de apriete.
2. Deslice el tornillo de apriete sobre el cable, seguido del anillo de apriete con
el anillo de junta. Acto seguido deslice el casquillo roscado sobre el cable.
3. A continuación conecte los conductores uno a uno a la terminal de conexión.
- Toma a tierra PE (verde-amarillo) al borne roscado con
el símbolo de Tierra.
- Conductor neutro N (azul) al borne roscado 1.
- Fase L (marrón o negro) al borne roscado 2.
- El borne roscado 3 queda libre.
4. Verifique que los cables de conexión estén firmemente
instalados.
Anillo de junta
Anillo de
apriete
Anillo de
apriete con
anillo de junta
Tornillo de
apriete
Casquillo roscado
1
2
3
Bornes del terminal de
conexión
Anillo de
apriete con
anillo de junta
Tornillo de
apriete
Casquillo
roscado
Terminal de conexión
Cables de conexión
