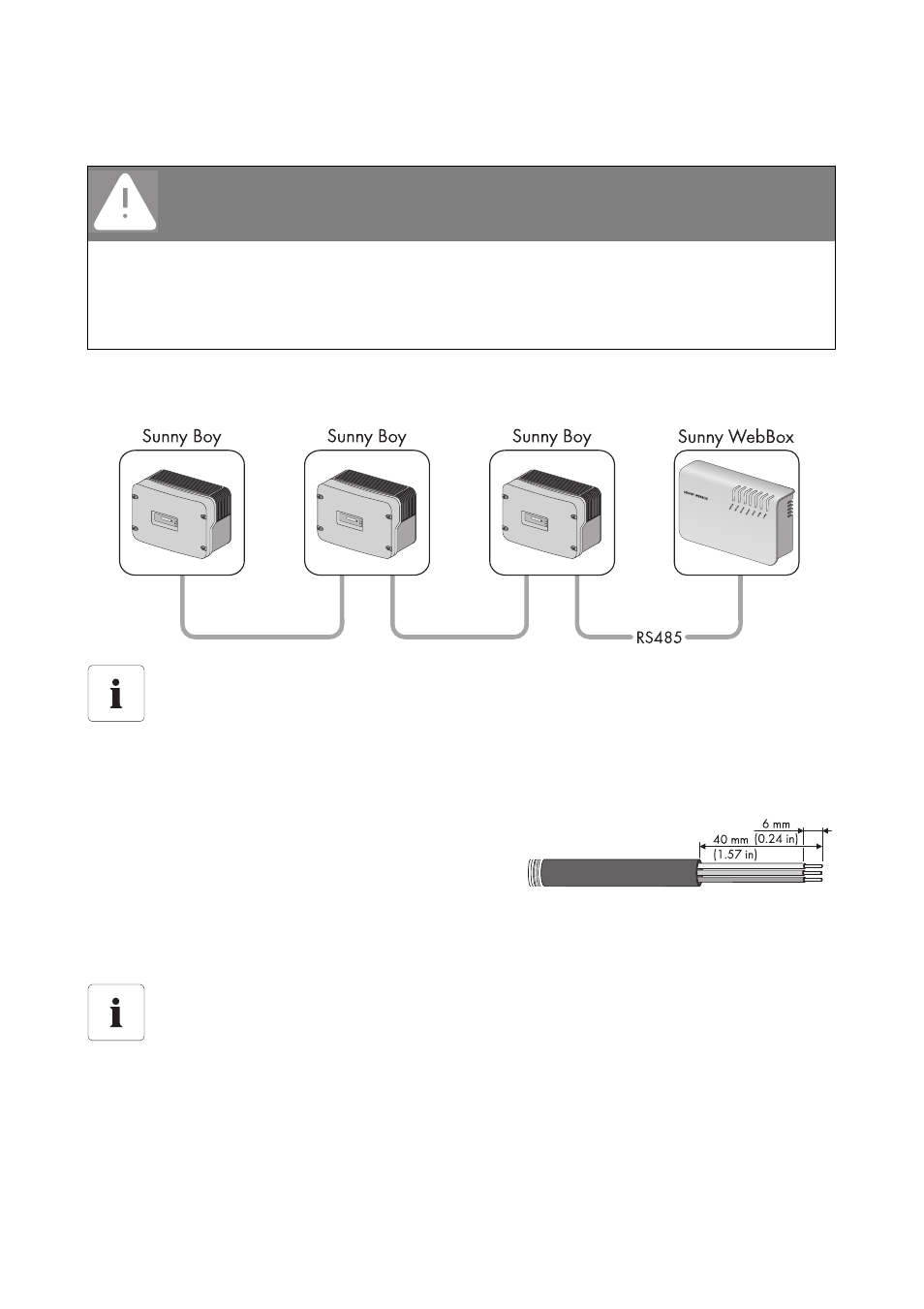

6.9.2 Conexión de la Sunny WebBox al bus de comunicación RS485
Este apartado describe la conexión de la Sunny WebBox al bus de comunicación RS485.
Se presupone que la Sunny WebBox se encuentra al final del bus de comunicación RS485.
1. Conecte el cable al dispositivo bus RS485 tal y como se describe en las instrucciones del
mismo.
2. Recorte el revestimiento del cable de datos RS485
unos 40 mm (1.57 in) por el lado de la Sunny
WebBox.
3. Recorte el apantallamiento hasta el revestimiento del
cable.
4. Pele los extremos de los conductores unos 6 mm (0.24 in).
PELIGRO
Peligro de muerte por descarga eléctrica al abrir el inversor
• Todos los trabajos en el inversor debe realizarlos exclusivamente un especialista
cualificado.
• Desconecte el inversor en los lados de CA y CC tal y como se describe en las
instrucciones del inversor.
Cableado RS485 y esquema de conductores en el sistema
Consulte el esquema de cableado del RS485 para obtener información acerca del
cableado y el esquema de conductores en el sistema.
Conexión correcta de los conductores del cable con el conector
Anote el color de los conductores del cable de datos.
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
