Vista general del equipo
SMA Solar Technology AG / SMA America, LLC
22
SWebBox-BA-es-36
Instrucciones de uso

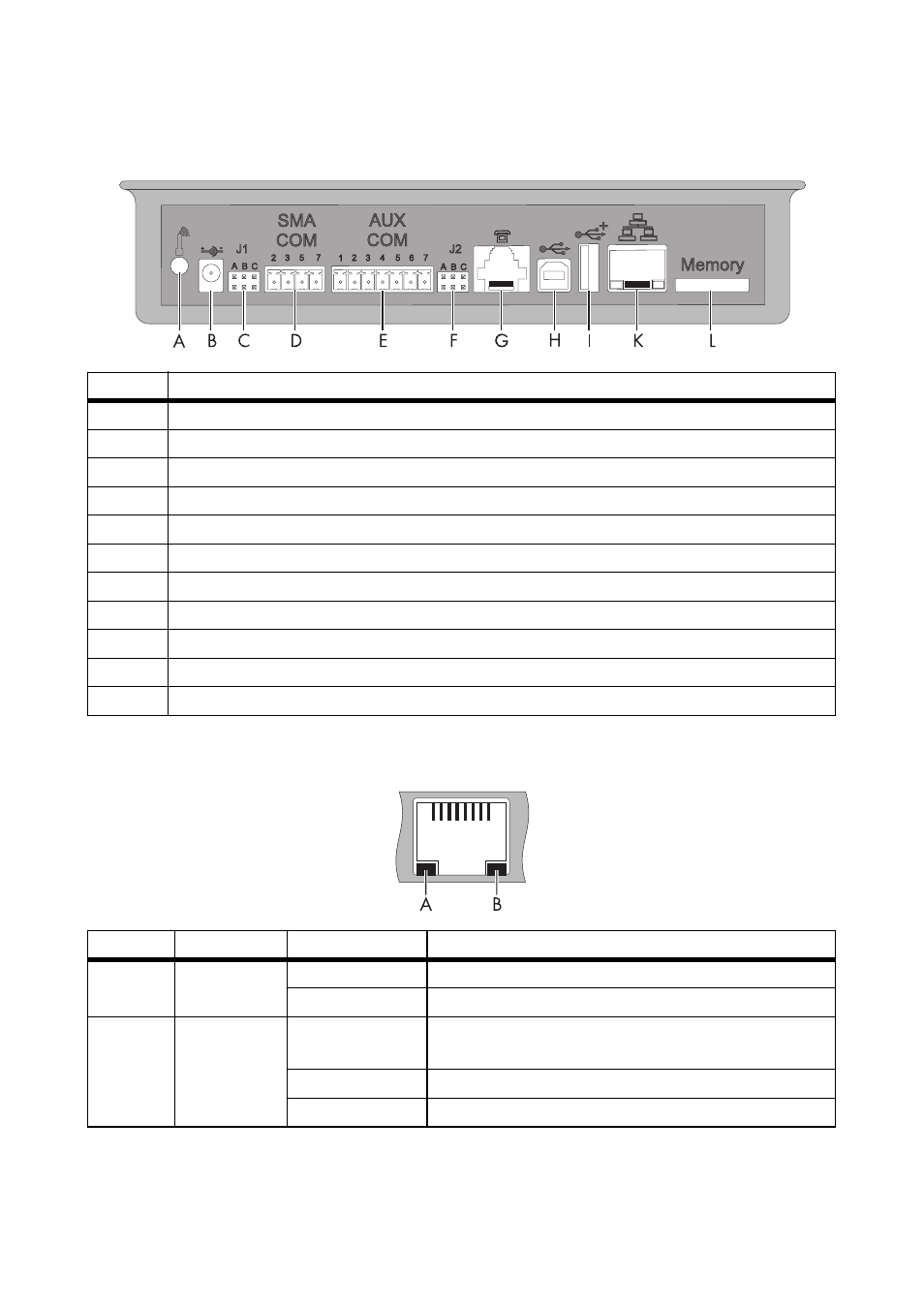

5.3 Esquema del área de conexion
5.4 Vista general de los ledes de la conexión de red
Posición Denominación
A
Conexión para el cable de antena GSM (opcional)
B
Conexión para la fuente de alimentación enchufable
C
Ranura para puente J1
D
SMACOM
E
AUXCOM (sin función)
F
Ranura para puente J2
G
Conexión de módem
H
Conexión USB cliente (sin función)
I
Conexión USB receptora (sin función)
J
Conexión de red
K
Ranura para la tarjeta SD
Posición Led
Estado
Significado
A
Link
Encendido
Conexión establecida
Apagado
No hay ninguna conexión establecida.
B
Activity
Encendido
Se ha establecido conexión, y no se están enviando o
recibiendo datos.
Intermitente
La Sunny WebBox está enviando o recibiendo datos.
Apagado
No hay ninguna conexión establecida.
