Funcionamiento manual y ajuste
15.10 Poner punto de referencia con palpador 3D
15
584
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

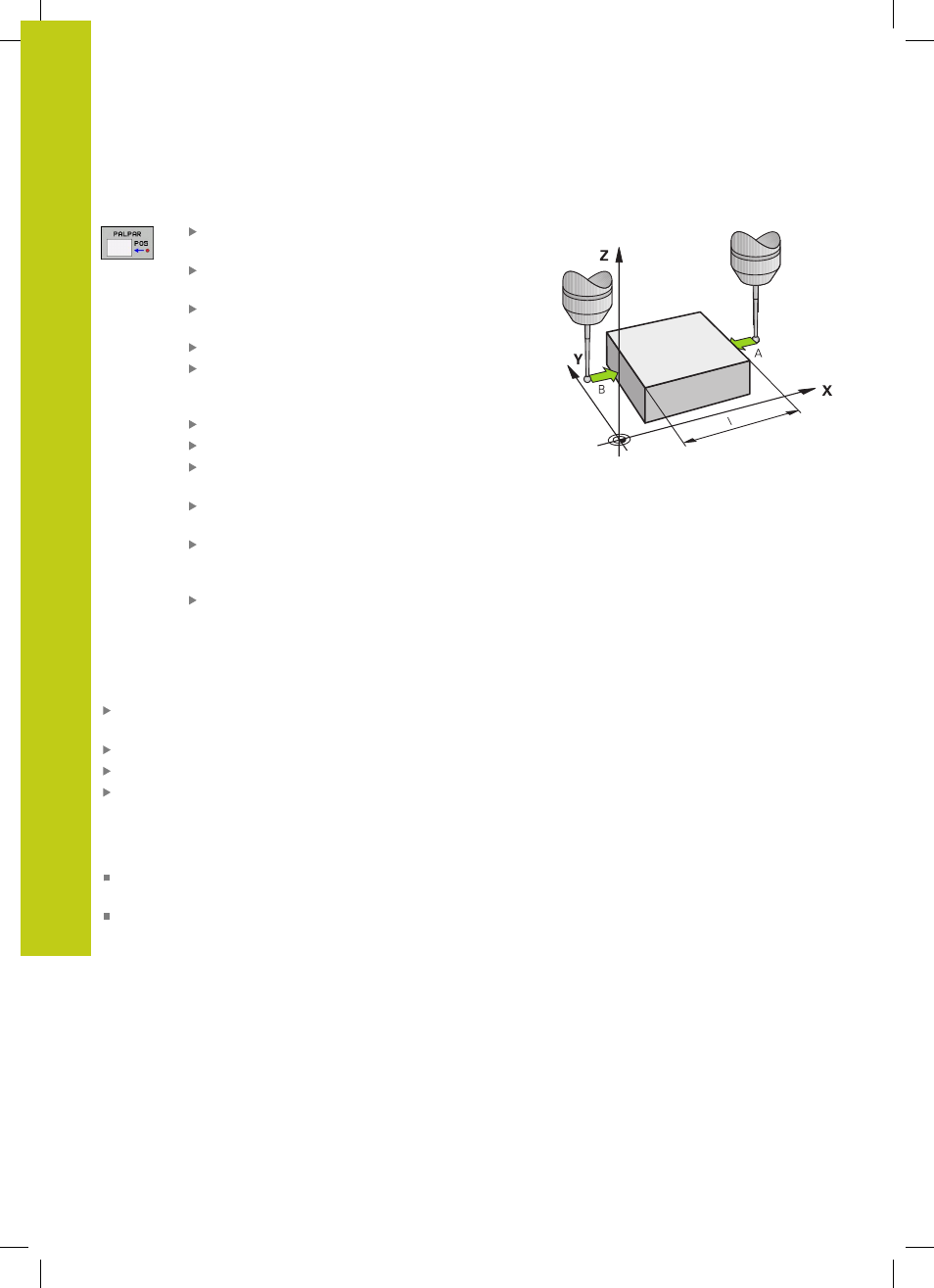

Determinar las dimensiones de la pieza
Seleccionar la función de palpación: Pulsar la
Softkey
PALPAR POS
Posicionar el palpador cerca del primer punto de
palpación A
Seleccionar la dirección de palpación mediante
Softkey
Palpar: Pulsar la tecla START externa
Anotar como punto de referencia el valor
visualizado (solo si se empleará posteriormente el
punto de referencia obtenido)
Punto de referencia: Introducir "0"
Interrumpir el diálogo: Pulsar tecla
FIN:
Seleccionar de nuevo la función de palpación:
Pulsar la Softkey
PALPAR POS
Posicionar el palpador cerca del segundo punto de
palpación B
Seleccionar la dirección de palpación mediante
Softkey: el mismo eje pero en sentido opuesto al
de la primera palpación.
Palpar: Pulsar la tecla START externa
En la visualización del punto de referencia se tiene la distancia
entre los dos puntos sobre el eje de coordenadas.
Fijar de nuevo la visualización de la posición al valor que se
tenía antes de la medición lineal
Seleccionar la función de palpación: Pulsar la Softkey
PALPAR
POS
Palpar de nuevo el primer punto de palpación
Fijar el punto de referencia al valor anotado
Interrumpir el diálogo: Pulsar la tecla
FINAL
Medición de un ángulo
Con un palpador 3D se puede determinar un ángulo en el plano de
mecanizado. Se mide
el ángulo entre el eje de referencia angular y una arista de la
pieza o
el ángulo entre dos aristas
El ángulo medido se visualiza hasta un valor máximo de 90°.
