7.2 Visor CAD
Aplicación
Con el visor CAD se pueden abrir formatos de datos CAD
directamente en el TNC.
El TNC muestra los siguientes formatos de ficheros:
Ficheros Tipo
Ficheros Step .STP y .STEP
Ficheros Iges .IGS y .IGES
Ficheros DXF .DXF
La selección se realiza de una manera simple mediante la
gestión de ficheros del TNC, igual como se seleccionan también
los programas NC. De este modo se pueden comprobar las
incertidumbres directamente en el modelo de una forma simple.
Se puede posicionar el punto de referencia en cualquier posición en
el modelo. De este modo se pueden visualizar las coordenadas de
los puntos seleccionados.

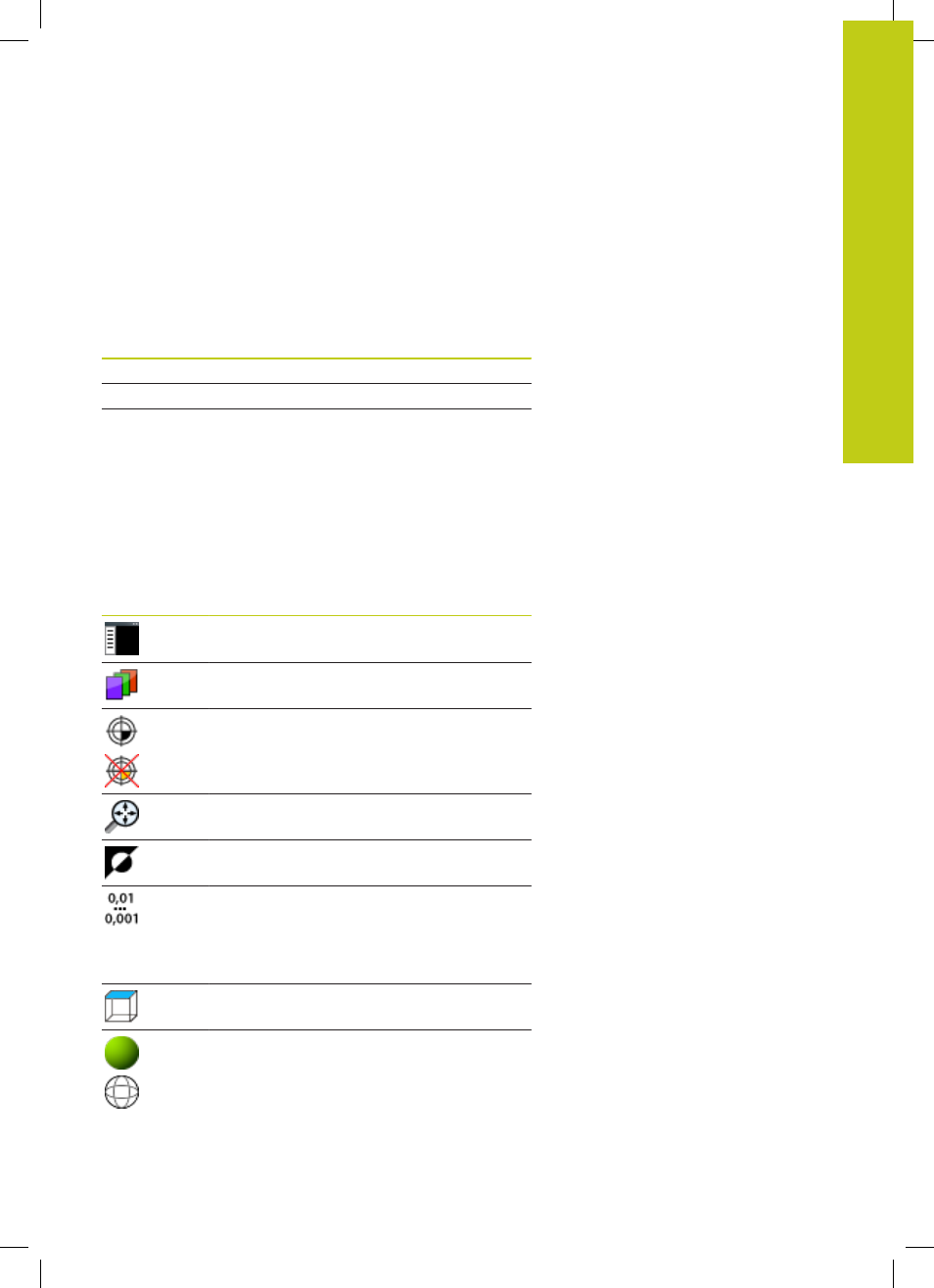

Se dispone de los iconos siguientes:
Icono Ajuste
Mostrar u ocultar la ventana de visualización de
listas para ampliar la ventana de gráficos
Visualización de las diferentes capas
Poner punto de referencia o borrar el punto de
referencia puesto
Poner el zoom en la representación más
grande posible del gráfico completo
Conmutar el color de fondo (negro o blanco)
Ajustar la resolución: la resolución determina,
con cuántas posiciones decimales el TNC debe
generar el programa de contorno.
Ajuste básico: 4 decimales en mm y 5
decimales en pulgadas
Conmutar entre diferentes perspectivas del
dibujo p. ej.,
Arriba
Activar la selección de modelo de malla o
sombreados
