La función PLANE: Girar el plano de mecanizado (opción #8) 12.2
12
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
453
Abreviaturas utilizadas
Abreviatura Significado
EULER Matemático suizo que definió los llamados
ángulos de Euler
EULPR Ángulo de pr ecesión: ángulo que describe el
giro del sistema de coordenadas alrededor del
eje Z
EULNU
Ángulo de Nu tación: Ángulo que describe el
giro del sistema de coordenadas alrededor del
eje X rotado con el ángulo de precesión
EULROT Ángulo de ro tación: ángulo que describe
el giro del plano de mecanizado inclinado
alrededor del eje Z inclinado
Definir el plano de mecanizado mediante dos
vectores: PLANE VECTOR
Aplicación
La definición de un plano de mecanizado mediante dos vectores
puede utilizarse si su sistema CAD puede calcular el vector
base y el vector normal del plano de mecanizado inclinado. No
es necesaria una introducción normalizada. El TNC calcula la
normalización internamente, para que se puedan introducir los
valores entre -9.999999 y +9.999999.
El vector base que se requiere para la definición del plano de
mecanizado está definido mediante los componentes
BX, BY y BZ

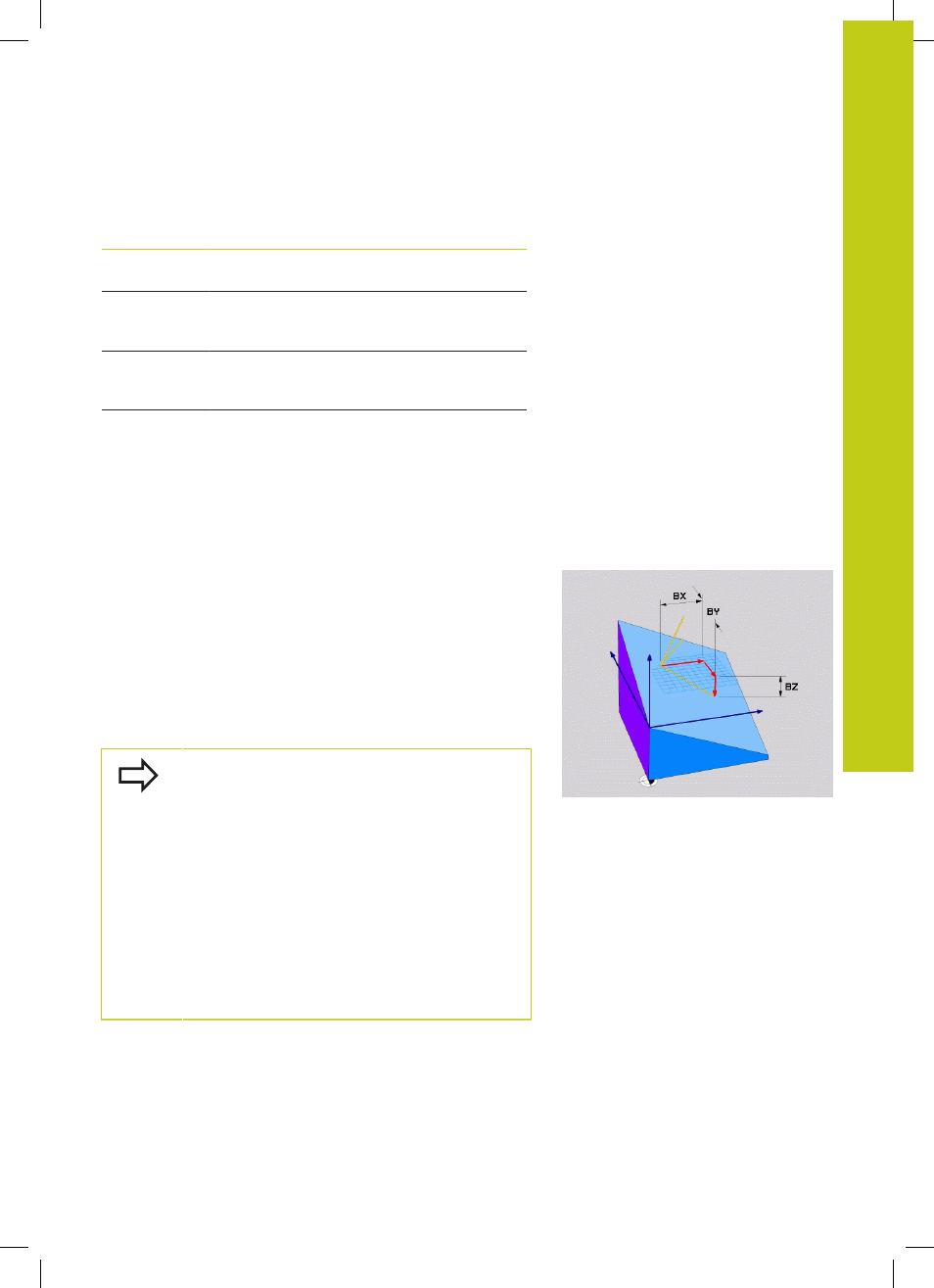

(ver figura superior derecha). El vector normal se define a través de
los componentes
NX, NY y NZ.
Antes de la programación deberá tenerse en
cuenta
El vector básico define la dirección del eje principal
en el plano de mecanizado inclinado. El vector
nomalizado se debe encontrar vertical sobre el plano
de mecanizado inclinado y con ello determina su
alineación.
El TNC calcula internamente según los valores
introducidos por Ud., los vectores normales
correspondientes.
Descripción de parámetros para el comportamiento
del posicionamiento: ver "Determinar el
comportamiento de posicionamiento de la función
PLANE", página 460.
