Programación: Programar contornos
6.3 Aproximación y salida del contorno
6
220
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015

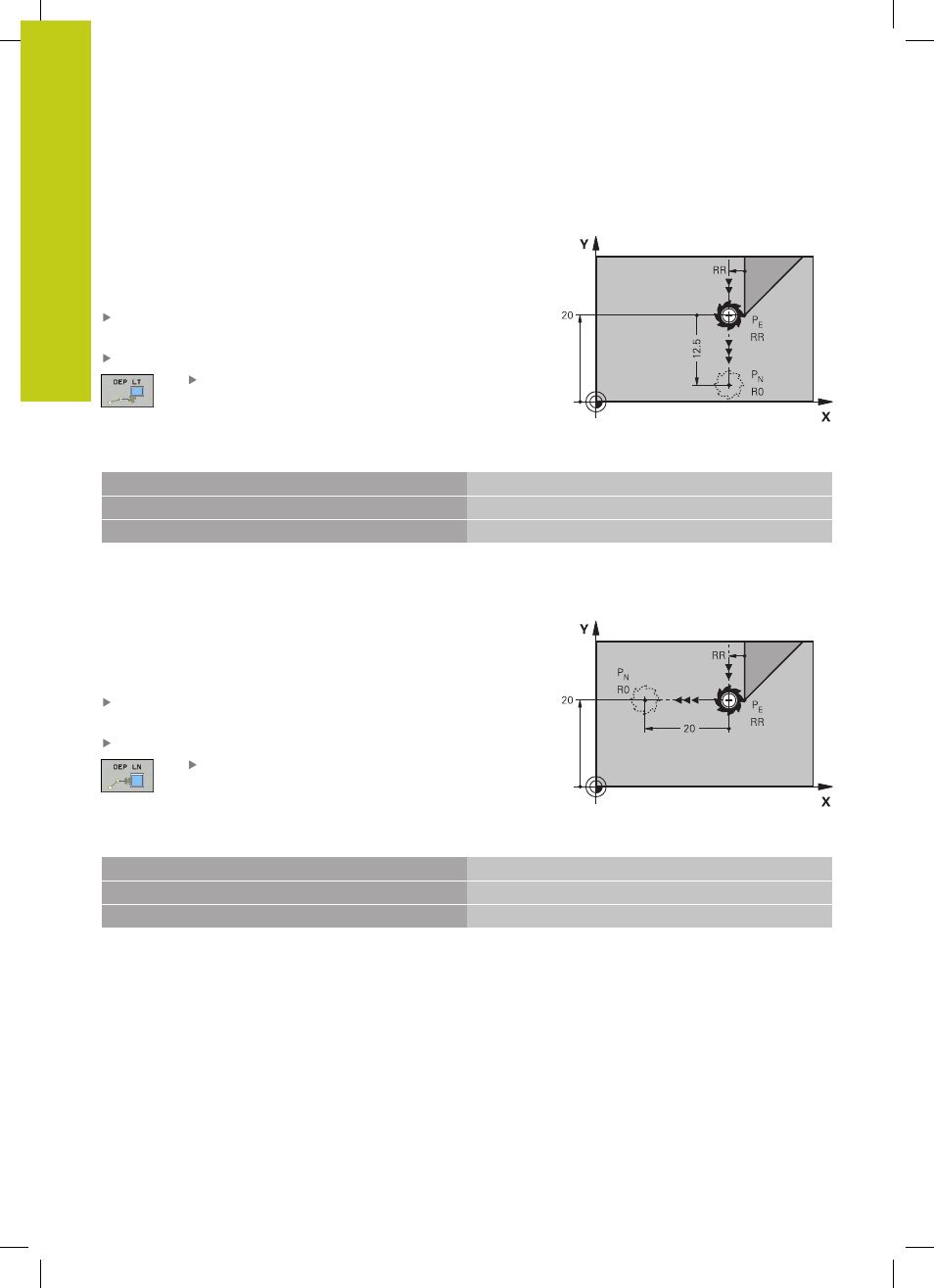

Salida según una recta tangente:
DEP LT
El TNC desplaza la herramienta desde una recta del último punto
del contorno P
E
al punto final P
N
. La recta se encuentra en la
prolongación del último tramo del contorno. P
N
se encuentra a la
distancia LEN de P
E
.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y la Softkey DEP LT:
LEN: introducir la distancia del punto final P
N
del
último elemento del contorno P
E
Ejemplo de frases NC
23 L Y+20 RR F100 Último elemento de contorno: P
E
con corrección de radio
24 DEP LT LEN12.5 F100 Retirarse según LEN=12,5 mm
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
Salida según una recta perpendicular al último
punto del contorno:
DEP LN
El TNC desplaza la herramienta desde una recta del último
punto del contorno P
E
al punto final P
N
. La recta parte
perpendicularmente desde el último punto del contorno P
E
. P
N
se
encuentra alejado de P
E
la distancia LEN + radio de la herramienta.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y la Softkey DEP LN :
LEN: Introducir la distancia del punto final P
N
Importante: Introducir
LEN positivo.
Ejemplo de frases NC
23 L Y+20 RR F100 Último elemento de contorno: P
E
con corrección de radio
24 DEP LN LEN+20 F100 Salida según LEN = 20 mm perpendicular al contorno
25 L Z+100 FMAX M2 Retirar Z, retroceso, final del programa
