Gráfico de programación 4.6
4
TNC 640 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 4/2015
155

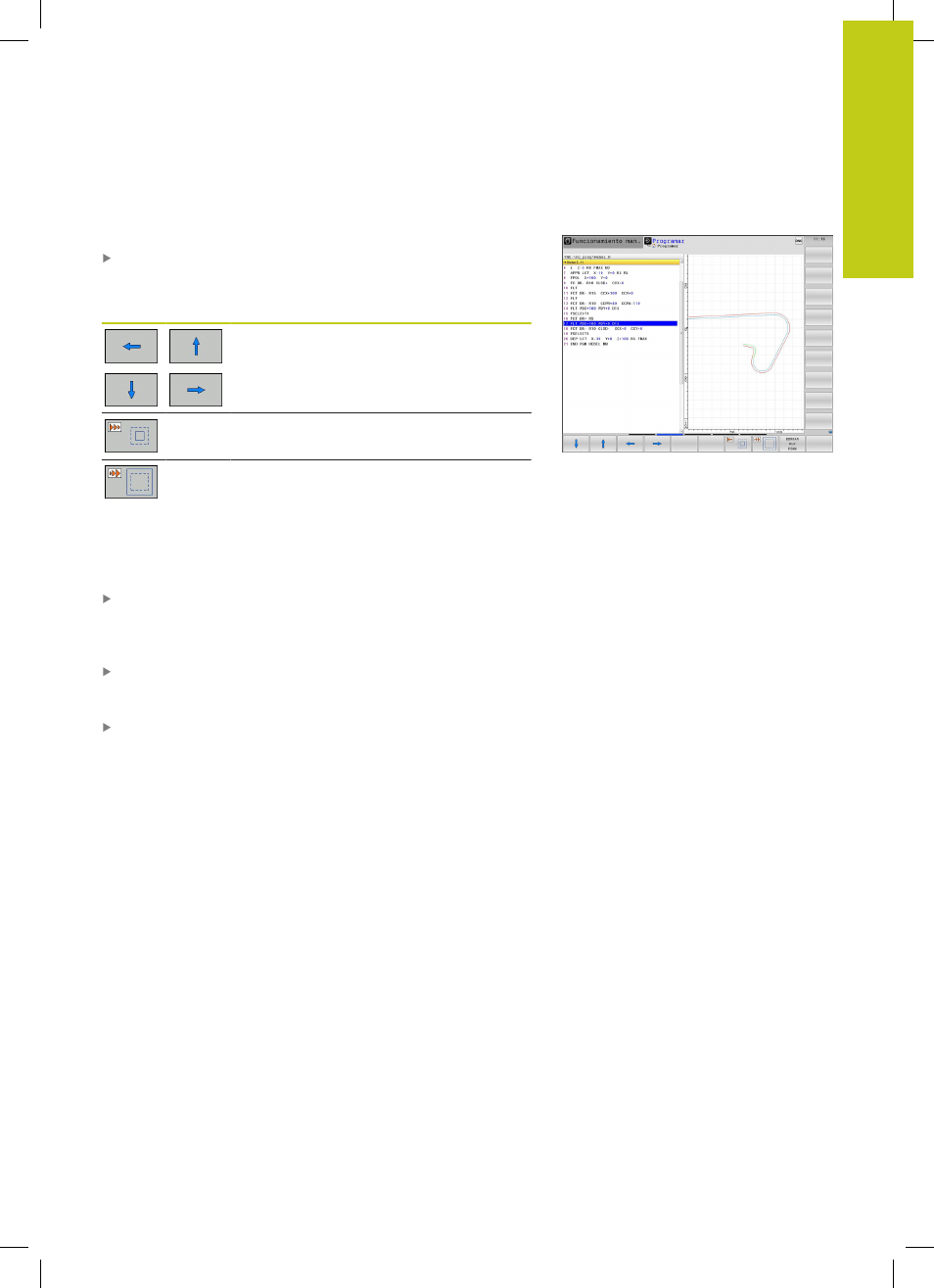

Ampliación o reducción de sección
Se puede determinar la vista de un gráfico.
Conmutar la barra de Softkeys (segunda barra, véase la figura)
De esta forma se dispone de las siguientes funciones:
Softkey Función
Para desplazar el fragmento, pulsar la
Softkey correspondiente
Para reducir el tamaño de la sección, pulsar
la Softkey
Para aumentar el tamaño de la sección,
pulsar la Softkey
Con la softkey
RESET PIEZA EN BRUTO se restablece la sección
original.
La representación del gráfico también se puede modificar con el
ratón. Se dispone de las siguientes funciones:
Para desplazar el modelo representado: mantener pulsada la
tecla central del ratón o la rueda del ratón y mover el ratón. Si al
mismo tiempo se pulsa la tecla Shift, el modelo solo se podrá
desplazar horizontalmente o verticalmente.
Para ampliar una zona determinada: Seleccionar la zona con
la tecla izquierda del ratón pulsada. Tras haber soltado la tecla
izquierda del ratón, el TNC amplía la vista.
Para ampliar o reducir rápidamente una zona cualquiera: girar la
rueda del ratón hacia delante o hacia atrás.
