Punto central del círculo como punto de referencia – HEIDENHAIN TNC 620 (73498x-01) Manual del usuario
Página 435

HEIDENHAIN TNC 620
435
13.8 Fijar el punt
o de r
e
fe
re
ncia con palpador 3D (opción de Sof
tw
a
re
T
ouc
h
p
ro
be
functions)
Punto central del círculo como punto de
referencia
Como punto de referencia se pueden fijar puntos centrales de
taladros, cajeras circulares, cilindros, isla, islas circulares, etc,

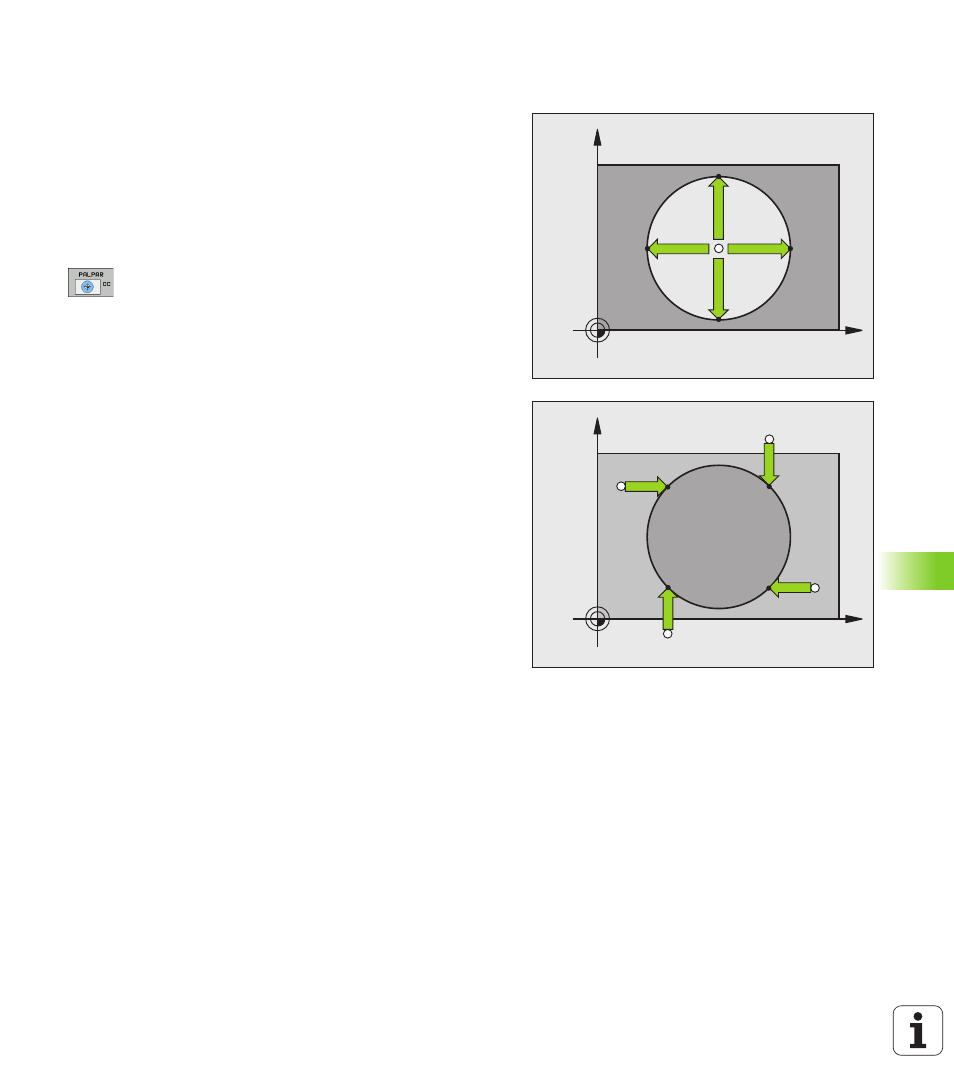

Círculo interior:
El TNC palpa la pared interior del círculo en las cuatro direcciones de
los ejes de coordenadas.
En los arcos de círculo, la dirección de palpación puede ser cualquiera.
U
Posicionar la bola de palpación aprox. en el centro del círculo
U
Seleccionar la función de palpación: pulsar la softkey
PALPAR CC
U
Palpación: accionar 4 veces el pulsador START. El
palpador palpa sucesivamente 4 puntos de la pared
interior del círculo
U
Punto de referencia
: introducir ambas coordenadas
del punto central del círculo en la ventana del menú,
aceptar con softkey FIJAR PUNTO DE REF., o escribir
valor en una tabla (Véase "Escribir los valores de la
medición de los ciclos de palpación en una tabla de
puntos cero" en pág. 426, ó Véase "Escribir los valores
de la medición de los ciclos de palpación en una tabla
de presets" en pág. 426)
U
Finalizar la función de palpación: pulsar la softkey END
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
