6.4 Trayectorias - coordenadas
cartesianas

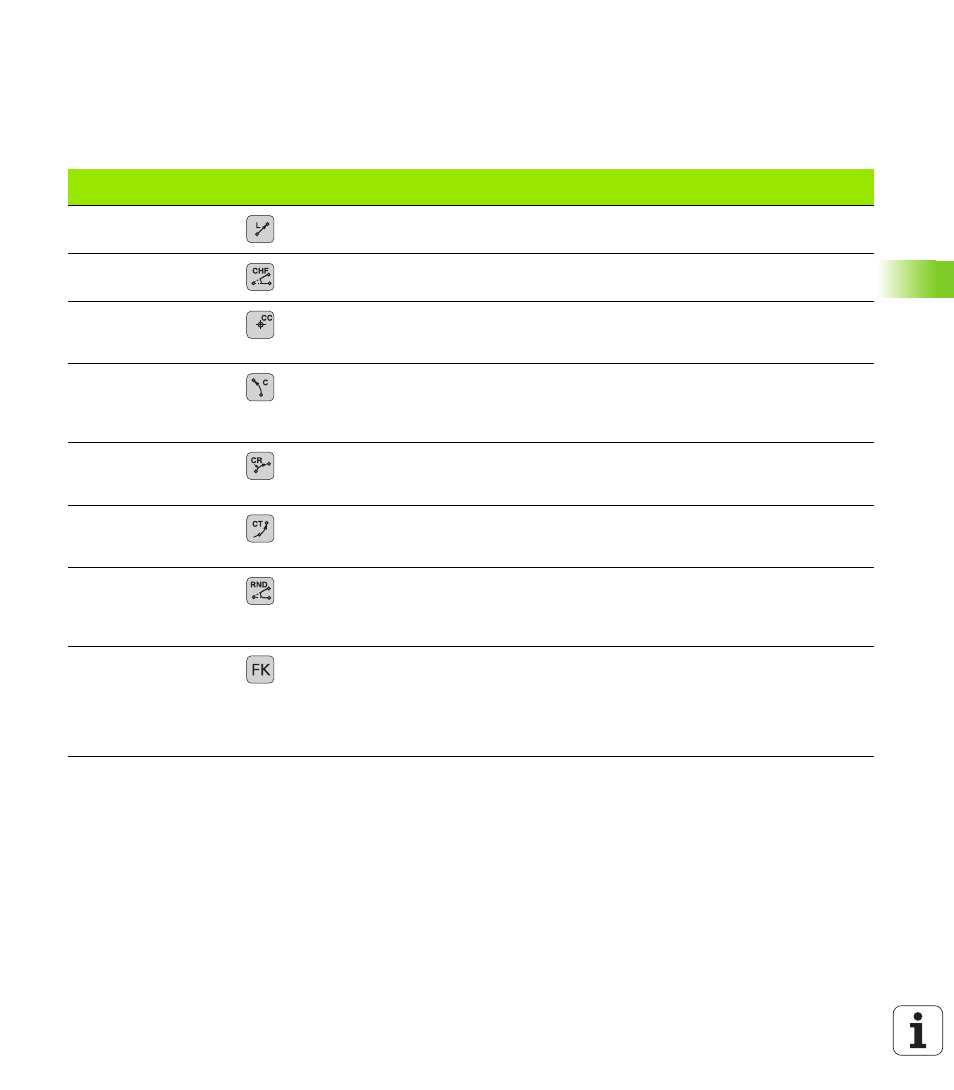

Resumen de las funciones de trayectoria
Función
Tecla de función de
trayectoria Movimiento de la
herramienta
Introducciones precisas Página
Recta L
en inglés: Line Recta Coordenadas del punto final
de la recta Página 188
Chaflán: CHF
ingl.: CHamFer Chaflán entre dos rectas Longitud del chaflán Página 189
Punto central del círculo
CC;
en inglés: Circle Center Ninguno Coordenadas del punto
central del círculo o polo Página 191
Arco de círculo C
ingl.: Circle Trayectoria circular alrededor
del punto central del círculo
CC, al punto final del arco de
círculo Coordenadas del punto final
del círculo, sentido de giro Página 192
Arco de círculo CR
ingl.: Circle by Radius Trayectoria circular con radio
determinado Coordenadas del punto final
del círculo, radio del círculo,
sentido de giro Página 193
Arco de círculo CT
ingl.: Circle Tangential Trayectoria circular tangente
al tramo anterior y posterior
del contorno Coordenadas del punto final
del círculo Página 195
Redondeo de esquinas
RND
ingl.: RouNDing of
Corner Trayectoria circular tangente
al tramo anterior y posterior
del contorno Radio de la esquina R Página 190
Programación libre de
contornos FK Recta o trayectoria circular
unida libremente al
elemento anterior del
contorno Véase "Bahnbewegungen –
Freie Kontur-
Programmierung FK
(Software-Option Advanced
programming features)" en
pág. 207 Página 210
