5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.
Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actua en cuanto se llama
a la herramienta. Se elimina nada más llamar a una herramienta con
longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta
tanto de la frase TOOL CALL como de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con

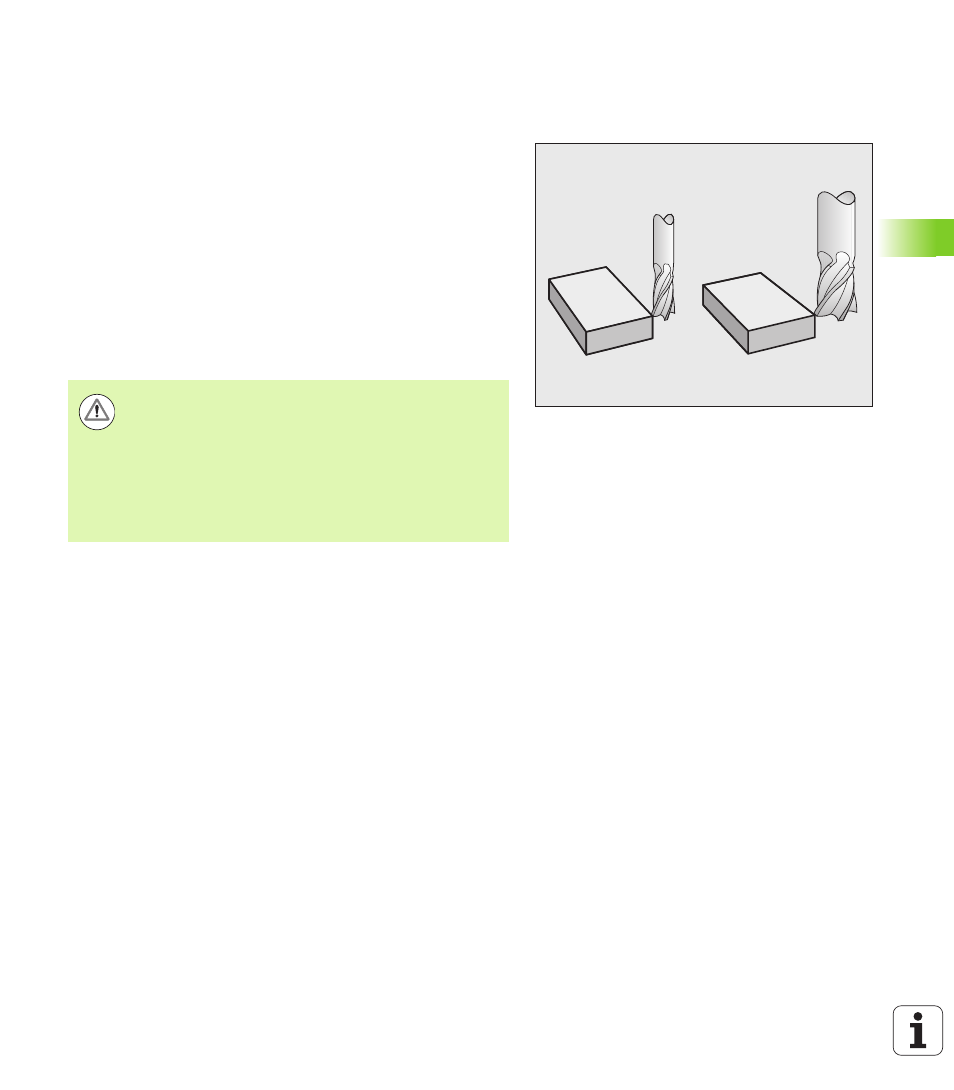

¡Atención: Peligro de colisión!
Si se elimina una corrección de longitud con valor positivo
con TOOL CALL 0 disminuye la distancia entre la
herramienta y la pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la herramienta en el
eje del cabezal según la diferencia de longitudes entre la
herramienta anterior y la nueva.
L : Longitud L de la hta. de frase TOOL DEF o tabla de
herramientas.
DL
TOOL CALL
: Sobremedida DL para la longitud de una frase TOOL
CALL 0
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
