202 Programación: Programar contornos
6.5 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Coor
denadas polar
e
s

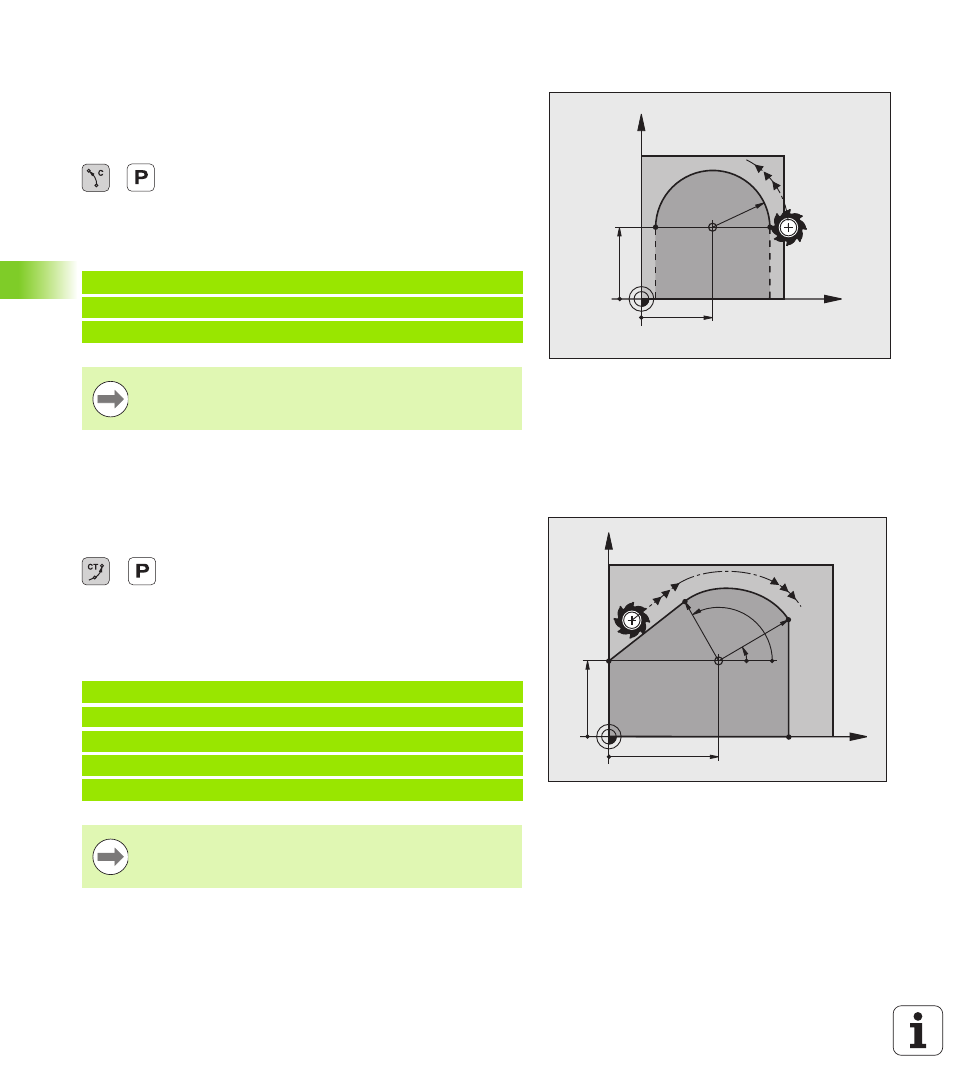

Trayectoria circular CP alrededor del polo CC
El radio en coordenadas polares PR es a la vez el radio del arco de
círculo. PR se determina mediante la distancia del punto de partida al
polo CC. La última posición programada de la herramienta antes de la
trayectoria circular es el punto de partida de dicha trayectoria.
U Ángulo en coordenadas polares PA : posición angular
del punto final de la trayectoria circular entre
-99.999,9999° y +99.999,9999°
U Sentido de giro DR
Ejemplo de frases NC
Trayectoria circular tangente CTP con conexión
tangencial
La herramienta se desplaza según un círculo tangente a la trayectoria
anterior del contorno.
U Radio en coordenadas polares PR : Introducir la
distancia del punto final de la trayectoria circular al
polo CC
U Ángulo en coordenadas polares PA : posición angular
del punto final de la trayectoria circular
Ejemplo de frases NC
X
Y
25
25
R20
CC
18 CC X+25 Y+25
19 LP PR+20 PA+0 RR F250 M3
20 CP PA+180 DR+
Cuando las coordenadas son incrementales el signo es el
mismo para DR y PA.
X
Y
40
35
CC
30°
120°
R30 R25
12 CC X+40 Y+35
13 L X+0 Y+35 RL F250 M3
14 LP PR+25 PA+120
15 CTP PR+30 PA+30
16 L Y+0
¡El polo CC no es el punto central del círculo del contorno!
