6.6 Bahnbewegungen – Freie
Kontur-Programmierung FK
(Software-Option Advanced
programming features)
Nociones básicas
Los planos de piezas no acotados contienen a menudo indicaciones de
coordenadas que no se pueden introducir mediante las teclas grises
diálogo. De esta forma
„ puede haber coordenadas conocidas de la trayectoria del contorno
o en su proximidad,
„ las indicaciones de coordenadas se pueden referir a otra trayectoria
del contorno o
„ pueden conocerse las indicaciones de la dirección y del recorrido del
contorno.
Este tipo de indicaciones se programan directamente con la
programación libre de contornos FK. El TNC calcula el contorno con las
coordenadas conocidas y con el diálogo de programación del gráfico
FK interactivo. El TNC calcula el contorno con las coordenadas
conocidas y le ofrece ayuda con el diálogo de programación del gráfico

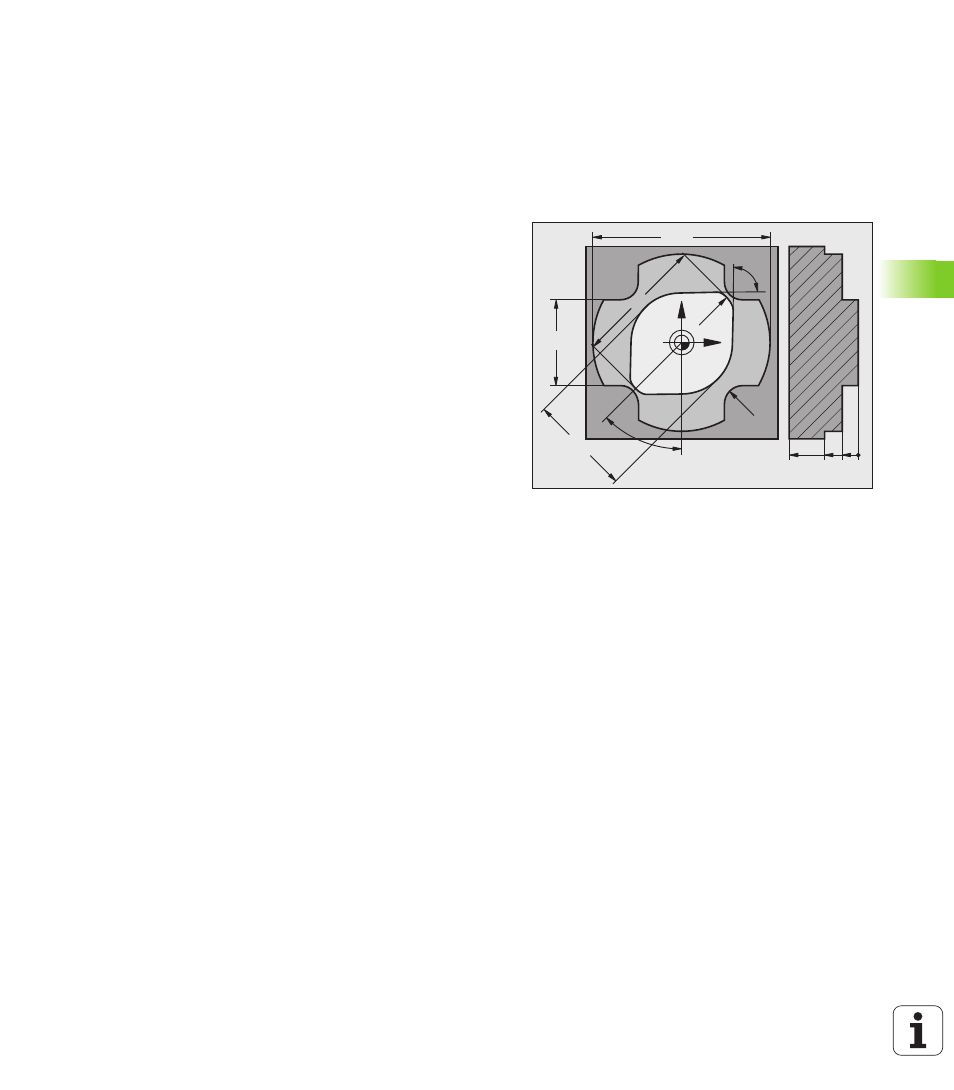

FK interactivo. La figura de arriba a la derecha muestra una acotación
que se introduce sencillamente a través de la programación FK.
Y
X
0 5 10 20
88.15°
¬36
45°
¬21
18
R4
28
R2.5
