96 Introducción
2.4 V
isualización de estado

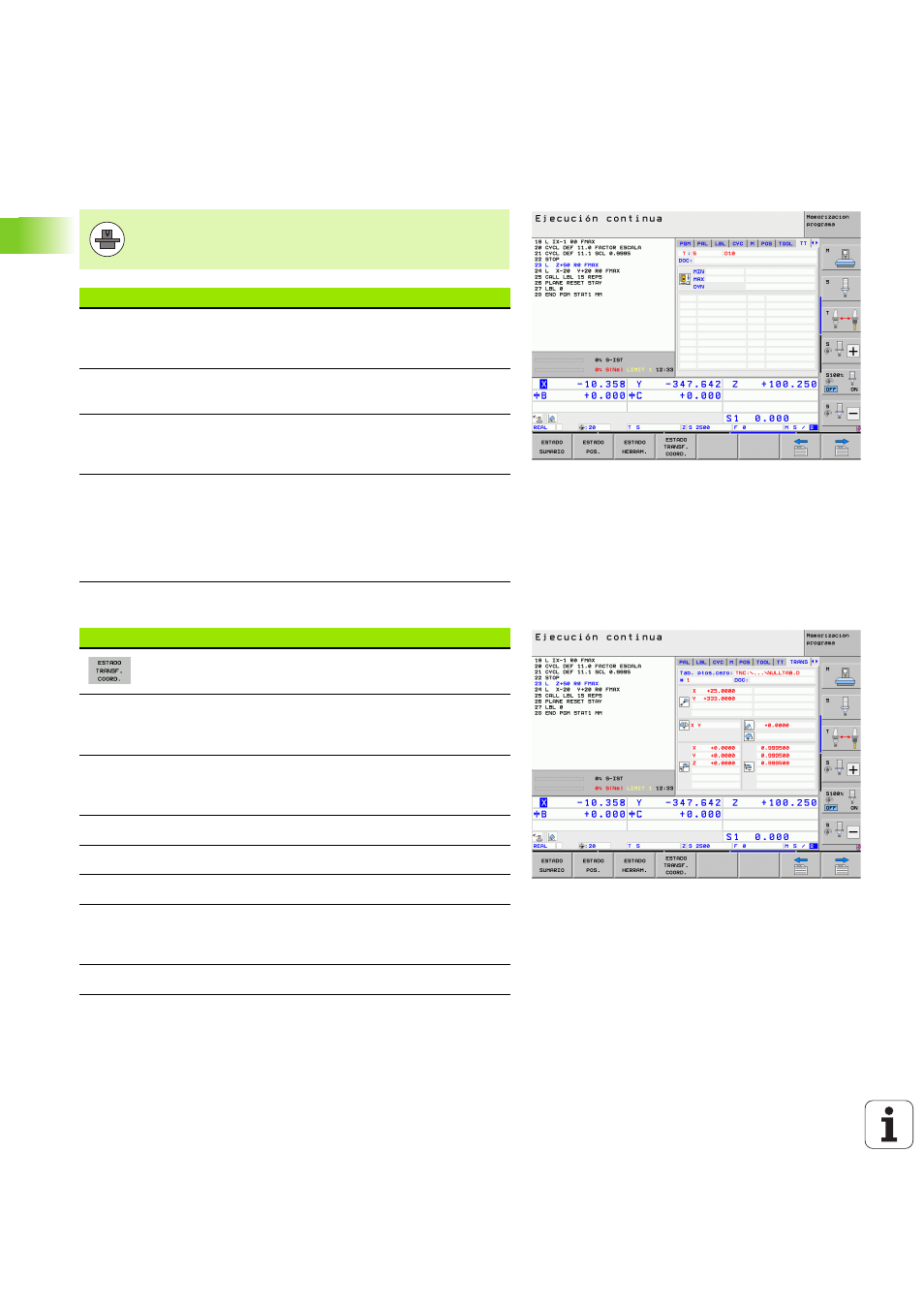

Medición de herramienta (solapa TT)
Cálculo de coordenadas (solapa TRANS)
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
El TNC solamente visualiza la solapa TT, si la función está
activa en la máquina.
Softkey Significado
No es posible la
selección
directa Número de la herramienta que se quiere medir
Visualización de la medición del radio o de la
longitud de la hta.
Valores MIN y MAX, medición individual de
cuchillas y resultado de la medición con
herramienta girando (DYN)
Número de cuchilla de la herramienta con valor
de medida correspondiente. El asterisco debajo
del valor de medida muestra que la tolerancia
de la tabla de herramientas se ha sobrepasado
El TNC muestra los valores de medición de
máx. 24 cuchillas.
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (#), comentario
de la fila activa del número del punto cero activo
(DOC) del ciclo 7
Desplazamiento del punto cero activado (ciclo 7);
El TNC muestra un desplazamiento del punto
cero activado hasta en 8 ejes
Ejes reflejados (ciclo 8)
Giro básico activo
Angulo de giro activo (ciclo 10)
Factor/es de escala activado/s (ciclos 11 / 26); El
TNC muestra un factor de escala activado hasta
en 6 ejes
Punto central de la escala activada
