284

Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional

7.

1 Pr

ocesar fic

h

er

os DXF (Opción de sof

tw

a

re

)

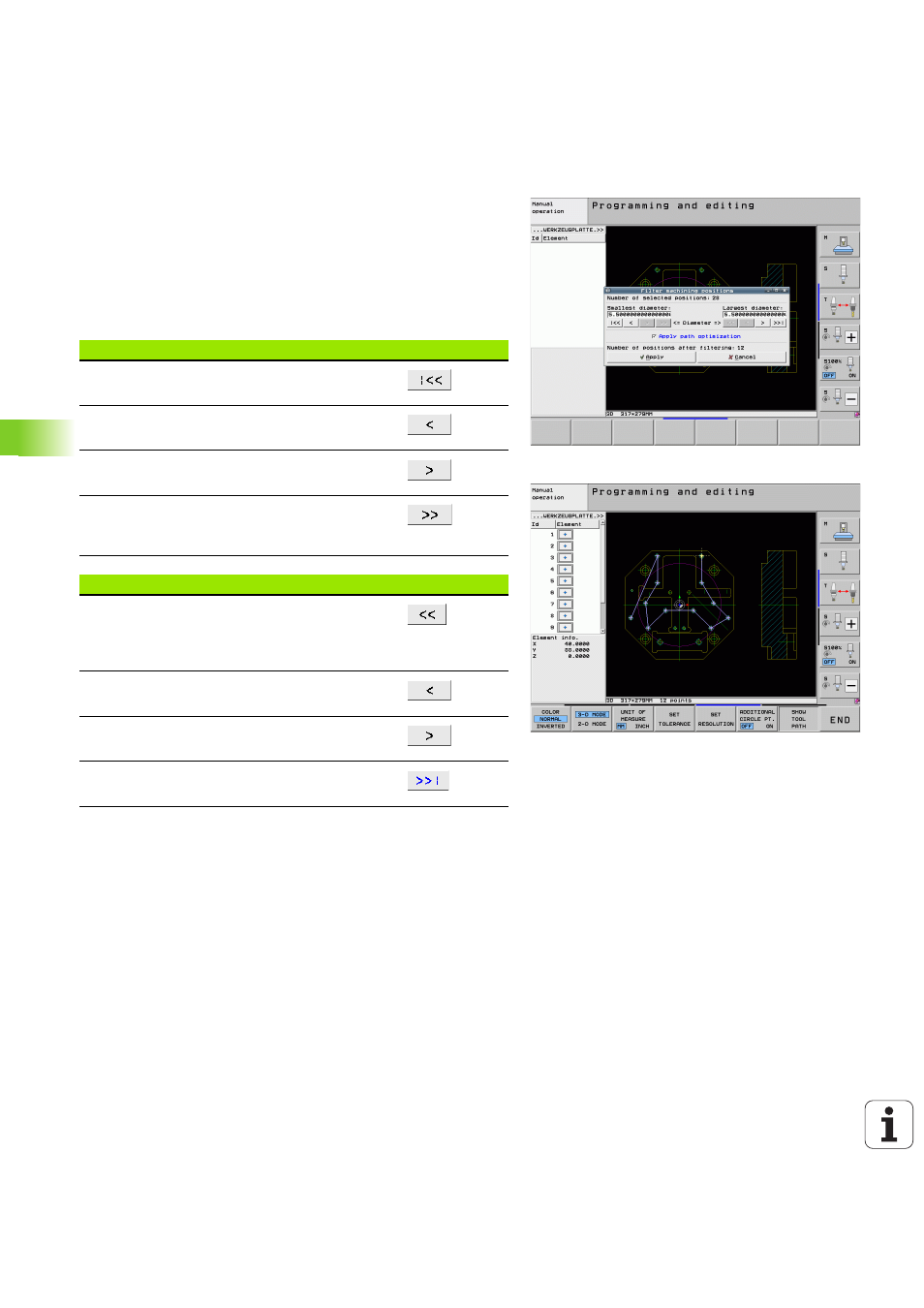

Ajustes de filtro

Después de haber marcado a través de selección rápida una posición
de taladro, el TNC muestra una ventana en la cual a la izquierda
aparece el diámetro de taladro más pequeño y a la derecha el más
grande. Con los comandos debajo del diámetro, se puede configurar
en el lado izquierdo inferior y en el derecho superior el diámetro
superior de tal forma que se pueda adoptar el diámetro de taladro
deseado.

Se dispone de las siguientes comandos:

Con la opción Utilizar la optimización de recorrido (configuración
básica es utilizar la optimización de recorrido) el TNC separa las
diferentes posiciones de mecanizado, para que no se creen recorridos
vacios. La trayectoria se puede mostrar mediante la softkey
MOSTRAR TRAYECTORIA DE HERRAMIENTA Ver “Ajustes básicos”
en pág. 272.

Ajuste de filtro Diámetro más pequeño

Softkey

Mostrar el diámetro más pequeño encontrado
(ajuste básico)

Mostrar el diámetro más pequeño siguiente
encontrado

Mostrar el diámetro más grande siguiente
encontrado

Mostrar el mayor diámetro encontrado. El TNC
fija el filtro para el diámetro mínimo en el valor
que esté fijado el máximo

Ajuste de filtro Diámetro más grande

Softkey

Mostrar el diámetro más pequeño encontrado El
TNC colocará el filtro para el diámetro más
grande al valor definido para el diámetro más
pequeño.

Mostrar el diámetro más pequeño siguiente
encontrado

Mostrar el diámetro más grande siguiente
encontrado

Mostrar el diámetro máximo encontrado
(Configuración básica)
