HEIDENHAIN iTNC 530 407
1
1
.3 Supervisión de los medios de sujeción (opción de sof
tw
a
re
DCM)
11.3 Supervisión de los medios de
sujeción (opción de software
DCM)

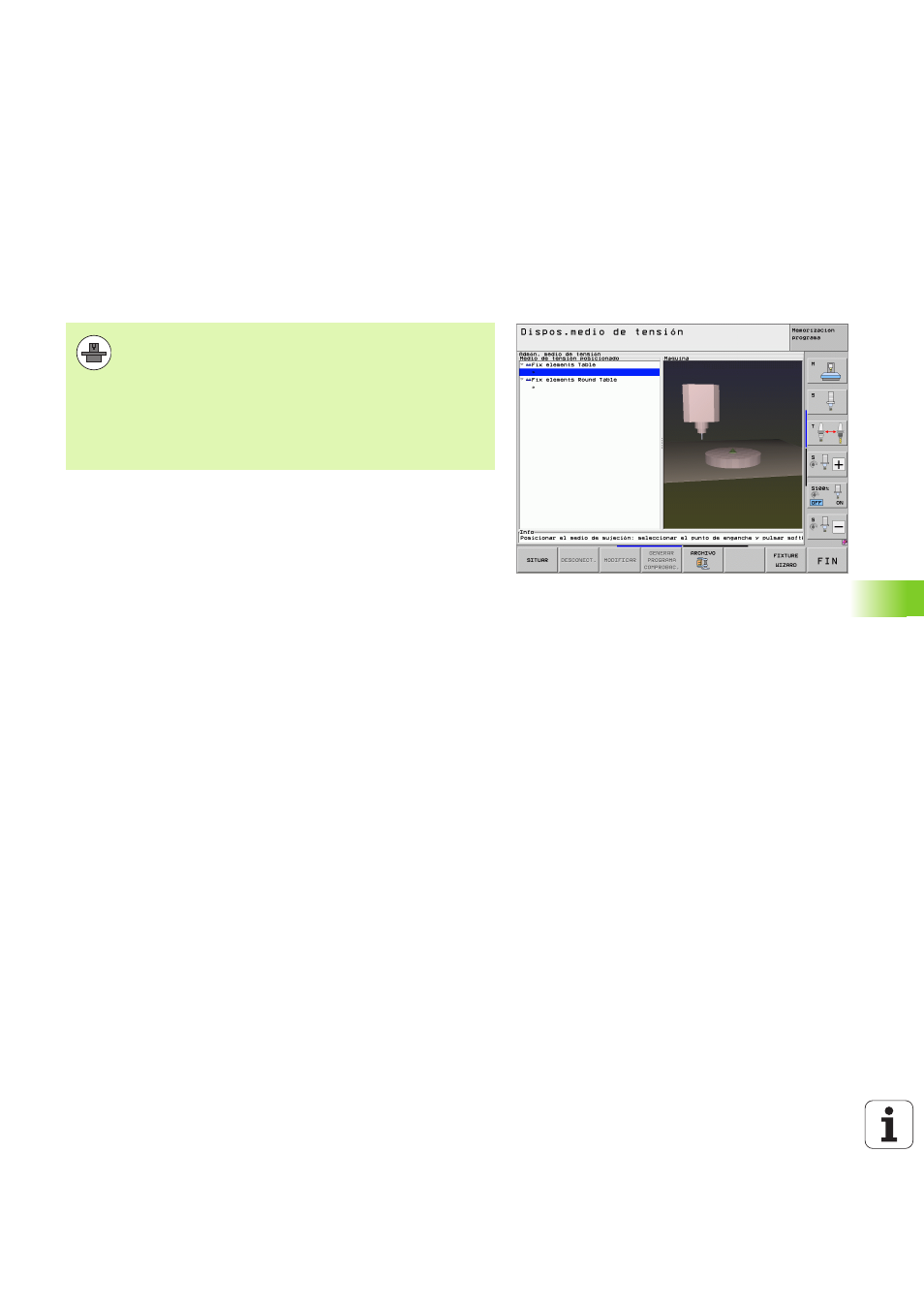

Nociones básicas
Mediante la gestión de los medios de sujeción en modo manual se
pueden posicionar medios de sujeción sencillos en la zona de trabajo
de la máquina para poder efectuar la supervisión de colisión entre la
herramienta y el medio de sujeción.
Para el posicionamiento de los medios de sujeción se requieren varios
pasos:
 Modelar la plantilla de medios de sujeción
En su página web, HEIDENHAIN ofrece plantillas para medios de
sujeción, como tornillos de banco o platos de mordazas en una
biblioteca de medios de sujeción Ver “Plantillas de medios de suje-
ción” en pág. 408 creadas con una aplicación de PC (KinematicsDe-
sign). El fabricante de su máquina puede modelar plantillas para
medios de sujeción adicionales y ponerles a su disposición. Las
plantillas para medios de sujeción tienen la extensión cft
 Parametrizar los medios de sujeción: FixtureWizard
Con FixtureWizard (fixture = engl.: Spannvorrichtung) se realiza la
definición de las dimensiones exactas del medio de sujeción medi-
ante la parametrización de la plantilla para medios de sujeción. Fix-
tureWizard está disponible dentro de la gestión de medios de suje-
ción del TNC y genera un medio de sujeción posicionable con
dimensiones exactas según su definición Ver “Parametrizar los
medios de sujeción: FixtureWizard” en pág. 408. Los medios de
sujeción posicionables tienen la extensión cfx
 Posicionar los medios de sujeción en la máquina
El TNC le guiará a través del proceso de medición en forma de un
menú interactivo. Básicamente, el proceso de medición consiste en
la realización de diferentes funciones de palpación en el medio de
sujeción y la entrada de magnitudes variables, p. ej. la distancia a las
mordazas de un tornillo de banco Ver “Posicionar los medios de
sujeción en la máquina” en pág. 410.
 Comprobar la posición del medio de sujeción medido
Despues de posicionar el medio de sujeción y si es necesario, el
TNC puede crear un programa de medición con el que se puede rea-
lizar una comparación de la posición real del medio de sujeción posi-
cionado con la posición nominal. En caso de desviaciones excesivas
entre la posición real y nominal, el TNC emitirá un aviso de error Ver
“Comprobar la posición del medio de sujeción medido” en pág. 412
Para poder utilizar la supervisión de los medios de
sujeción, el fabricante de su máquina debe haber definido
los puntos de posicionamiento permitidos en la
descripción de la cinemática. ¡Rogamos consulten el
manual de su máquina!
La máquina debe estar equipada con un palpador digital
para la medición de la pieza; si no es así, no se puede
posicionar el medio de sujeción en la máquina.
