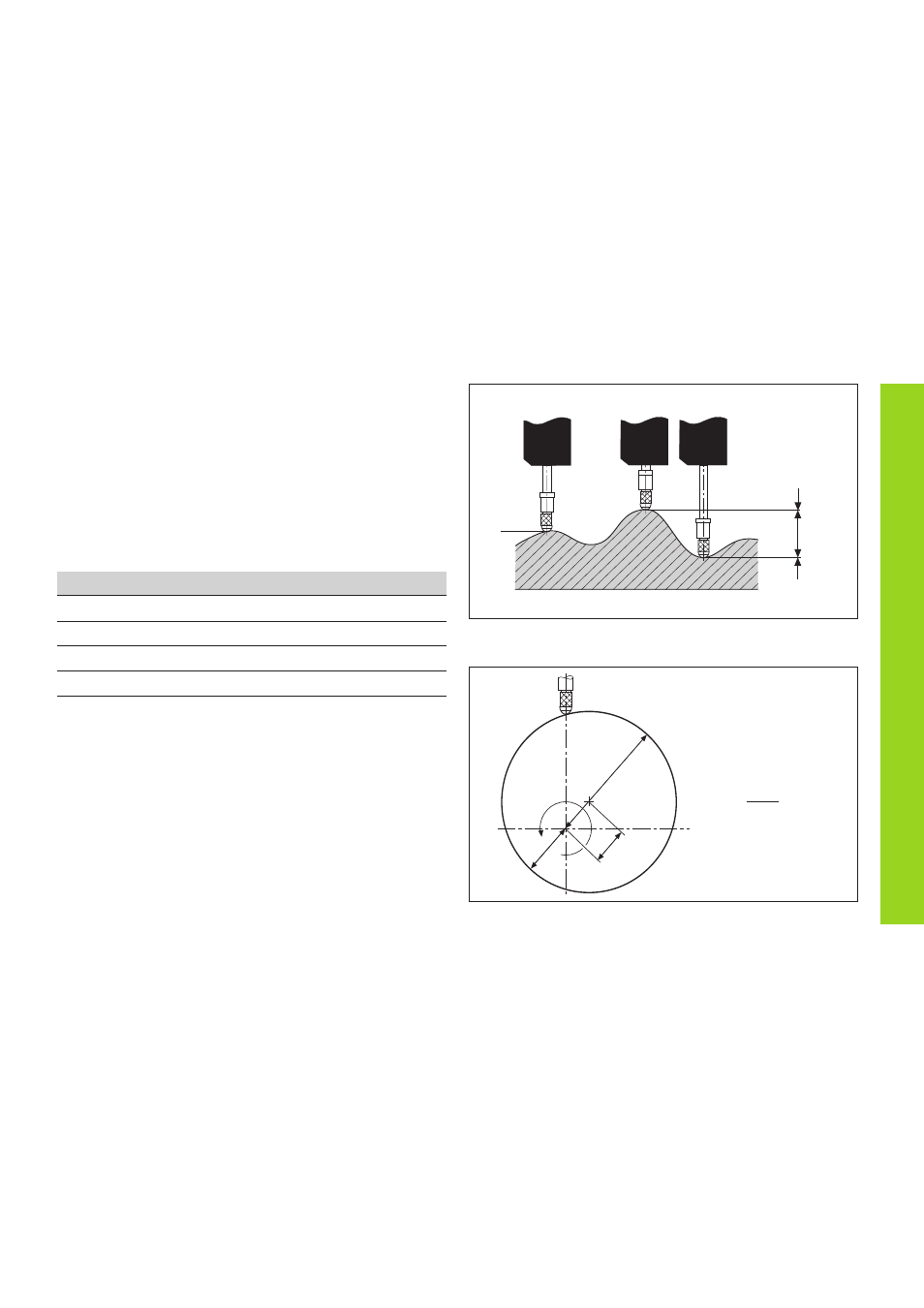

Serie de medidas: MIN, MAX y DIFF en una superficie irregular
Ejemplo: Serie de medidas para determinar la excentricidad e
Registro de mínimos/máximos en serie de medidas
2e = r
MAX
Ð r
MIN
e = DIFF
2
r M
AX
r M
IN e
DIFF
MAX
MIN
ACTL
Registro de mínimos/máximos en una serie de medidas
Después de iniciar una serie de medidas el visualizador acepta el
primer valor de medida en la memoria para los valores mínimos
y máximos. El visualizador compara cada 0,55 ms el valor de
medida actual y el contenido de la memoria: se memoriza un
nuevo valor de medida cuando éste es mayor al valor memorizado
máximo o menor al valor memorizado mínimo. Simultáneamente
el visualizador calcula y memoriza la diferencia DIFF de los
valores MIN y MAX actuales.
Visual. Significado
MIN valor mínimo de la serie de medidas
MAX valor máximo de la serie de medidas
DIFF diferencia MAX - MIN
ACTL valor de medida
Inicio de una serie de medidas y elección de la visualización
Se pueden elegir de forma selectiva si se desea iniciar la serie
de medidas mediante la tecla MOD y seleccionando la
visualización deseada, tal como se describe en las siguientes
páginas, o bien mediante
las entradas de conexión en el conector Sub-D EXT (véase
el conector X41).
Al iniciar una serie de medidas se resetea la memoria interna
MIN/MAX/DIFF.
