32
velocidad en baudios
Emisión del valor de medida después de la señal
“contacto“ o “impulso“ en la entrada
Para iniciar la emisión del valor de medida a través de la
conexión EXT (X41) existen dos posibilidades:
➤ ➤ ➤ ➤ ➤ Poner a 0 V la entrada “contacto“ (Pin 23 en X41) p.ej.
mediante un interruptor sencillo (normalmente abierto)
o bien
➤ ➤ ➤ ➤ ➤ Poner la entrada “impulso“ (Pin 22 en X41) a 0 V, p.ej.
controlado con un integrado TTL (p.ej. SN74LSxx).
Tiempos caractéristicos en la emisión del valor de medida
Proceso Tiempo
Duración mínima de la señal “contacto“ t
e
≥
7 ms
Duración mínima de la señal “impulso“ t
e
≥
1.5 µs
Retardo de memoriz. después de “contacto“ t
1
≤
5 ms
Retardo de memoriz. después de “impulso“ t
1
≤
1 µs
Emisión del valor de medida después de t
2
≤
57 ms
Tiempo de reinicialización t
3
≥
0
El tiempo más largo hasta la emisión del valor de me-
dida (t
2
) es cdo. funciona la serie de medidas DIFF.
Duración de la transmisión del valor de medida
t
D
= [s]

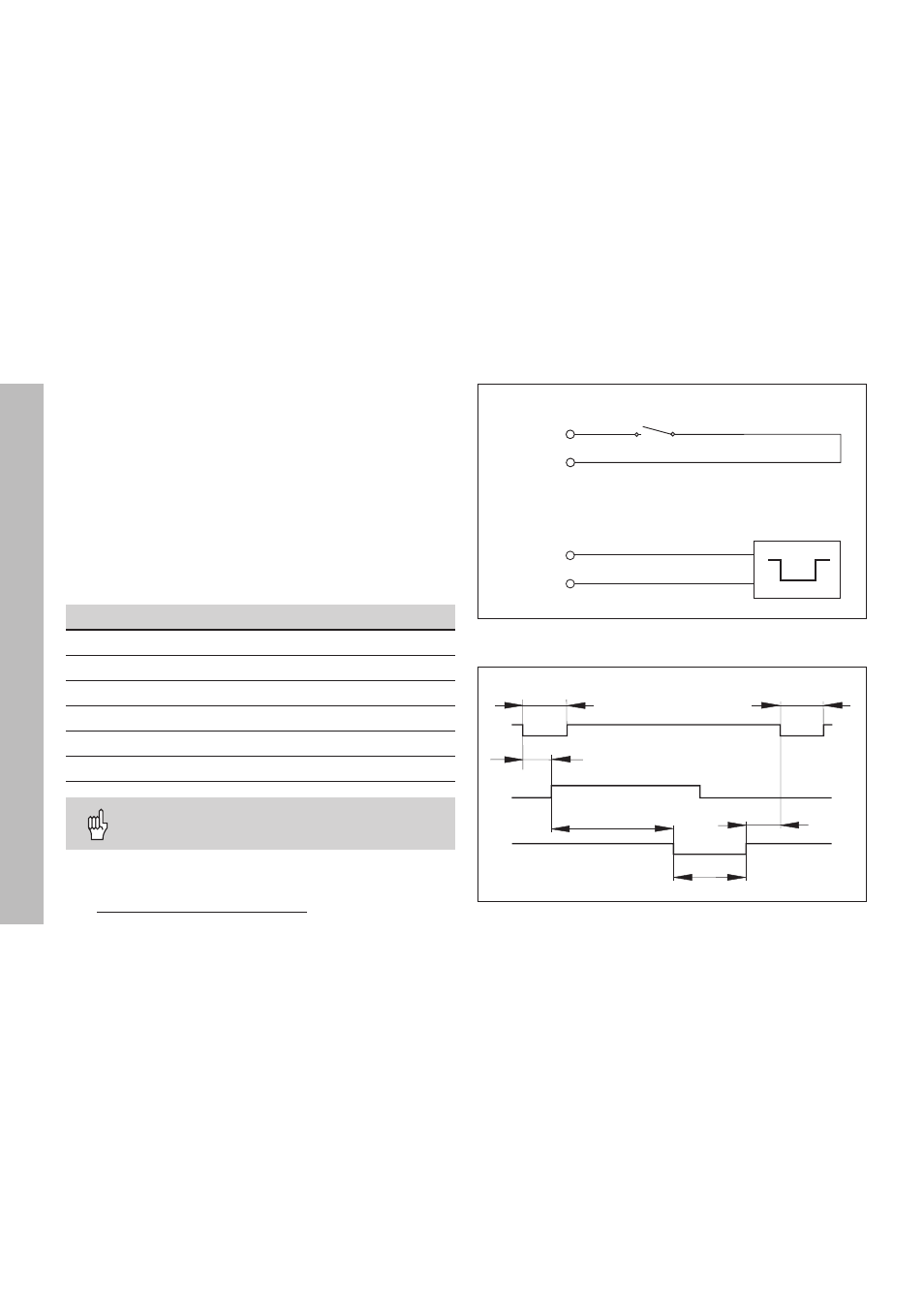

Conexión de las entradas “contacto“ e “impulso“ en el conector Sub-
D EXT (X41)
Tiempos de señales en la emisión del valor de medida después de un
“impulso“ o “contacto“
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
t
1
t
2
t
e
t
e
t
D
t
3
187 + (11 • nº de líneas vacias)
Conexi
ó
n de datos V.24/RS-232-C (X31)
