39
Funcionamiento visualización del recorrido restante
En funcionamiento normal el visualizador muestra la posición
real del sistema de medida. Sobretodo al utilizar el ND en
máquinas herramienta y en funciones de automatización es
conveniente visualizar el recorrido restante hasta una posición
nominal programada. Entonces, sencillamente hay que despla-
zarse al valor de visualización cero.
Mediante el código 246 582 se puede seleccionar la
visualización del recorrido restante.
Función de las salidas de conexión A1 y A2
En el modo de funcionamiento visualización del recorrido restante
la salidas de conexión A1 (Pin 15) y A2 (Pin 16) tienen una función
diferente: son simétricas al valor de visualización cero. Si, por
ejemplo, se introduce en P62 como punto de conexión 10 mm,
entonces la salida A1 se conecta a +10 mm así como a –10 mm.

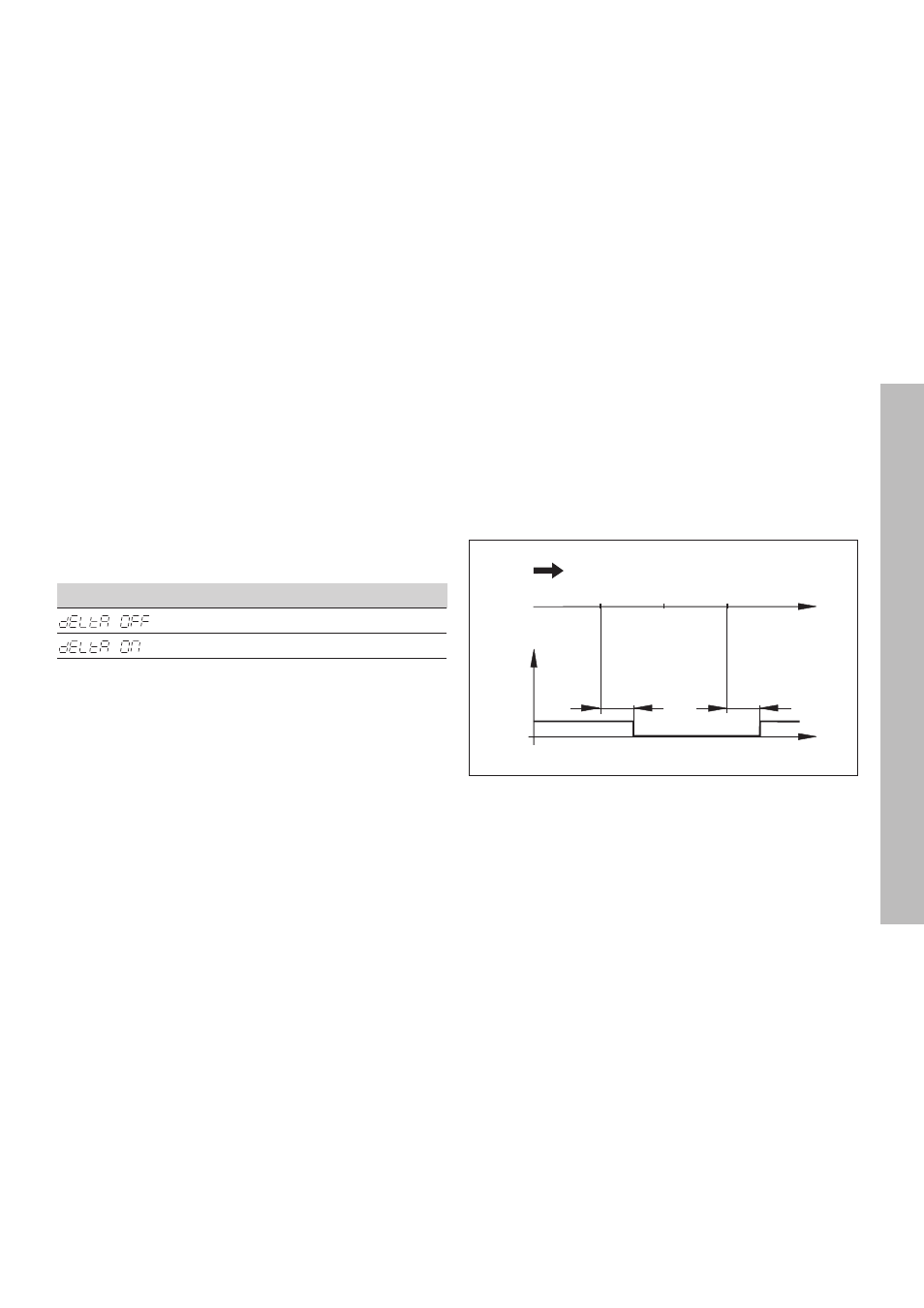

La figura de abajo muestra la señal de salida A1, cuando el
desplazamiento es en dirección negativa hacia cero.
t
t
v2
t
v1
Pin 15
(A1)
Ð10 0 +10
Recorrido temporal de la señal para límite de conexión(A1) = 10 mm ,
t
v1
≤ 22 ms,
t
v2
≤
180 ms
Recorrido
Visualización Significado
Sin visualización del recorrido restante
Seleccionada la visualización del r. restante
”Deplazar” con visualización del recorrido restante
➤ ➤ ➤ ➤ ➤ Seleccionar el punto de referencia 2.
➤
➤ ➤ ➤ ➤ Introducir la posición nominal
➤ Desplazar el eje a cero
Funcionamiento visualizaci
ó
n recorrido restante
-10 0 +10
