17
ND 281
NDP 281
Entrada X1 para un sistema
lineal de medida HEIDENHAIN
X31 X41
X1
Interruptor de red
Puesta a tierra
Conexión de datos
V.24/RS-232-C (X31) Conector Sub-D
EXT (X41)

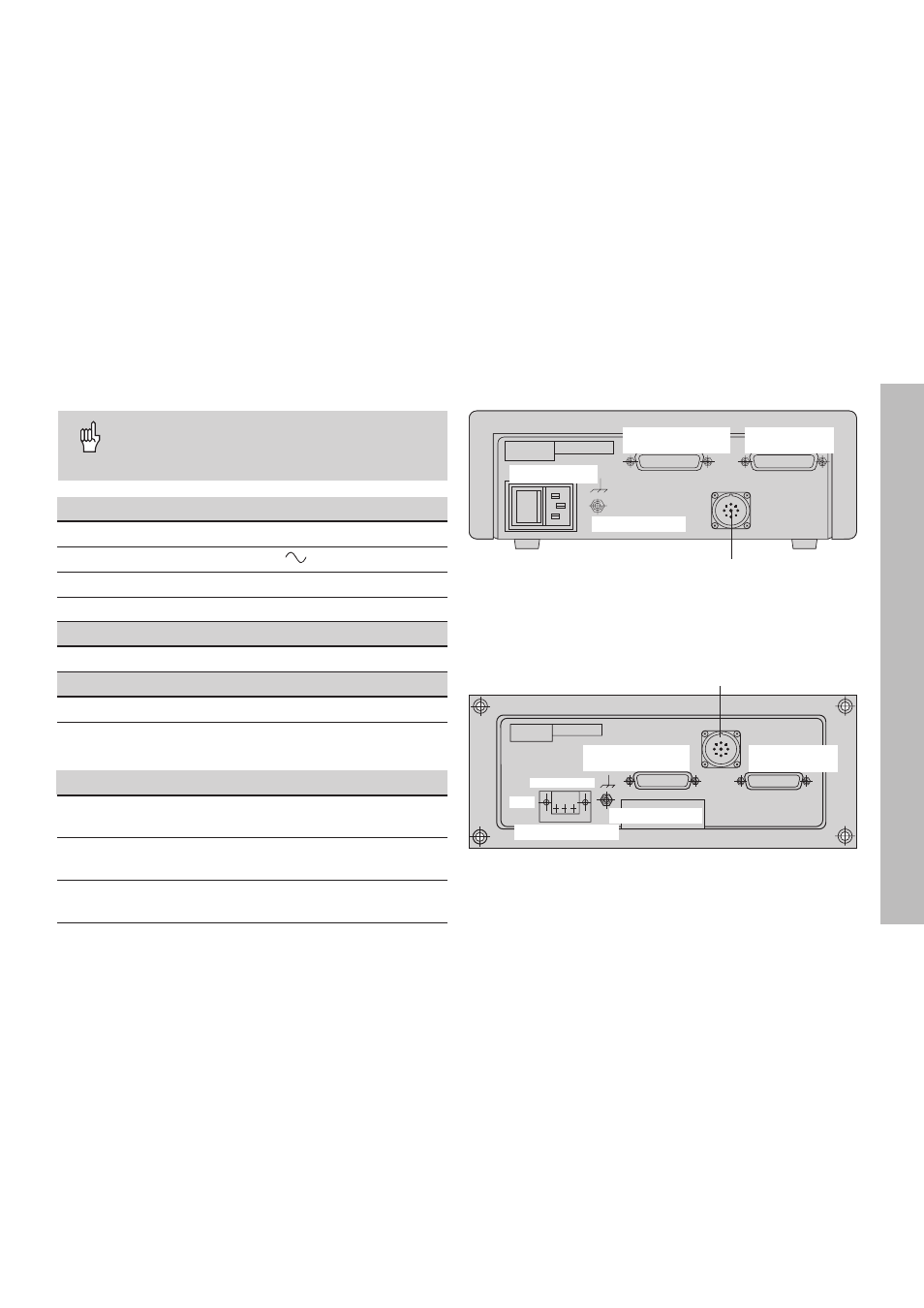

Parte posterior de la carcasa, accesorios
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Conector Sub-D
EXT (X41)
Puesta a tierra
Conexión de datos
V.24/RS-232-C (X31)
Entrada X1 para un sistema
lineal de medida HEIDENHAIN
Interruptor de red
Parte posterior de la carcasa
¡ Los conectores X1, X31 y X41 cumplen la norma
de “separación de red“ según EN 50 178!
Entrada X1 para sistemas de medida
Conector base HEIDENHAIN de 9 polos
Señales de entrada 7 µA
PP
a 16 µA
pp
Longitud máxima del cable de conexión 30 m
Frecuencia de entrada máxima 100 kHz
Conexión de datos V.24/RS-232-C (X31)
Conector Sub-D de 25 polos (hembra)
Conexión de entradas y salidas EXT (X41)
Conector Sub-D de 25 polos (macho)
Accesorios
Conectores
Conector (hembra) 25polos para conector Sub-D X41
Nº id. 249 154 ZY
Conector (macho) 25polos para conector Sub-D X31
Nº id. 245 739 ZY
Cable para transmisión 3 m, 25polos para conector Sub-D
de datos completo X31, nº id. 274 545 01
100 ... 240 V
X51
