33
Emisión del valor de med. después de la señal “STX“ (Ctrl B)
Cuando el visualizador recibe el signo STX (Ctrl B) a través de
la conexión V.24/RS-232 (X31) , emite el valor de medida
actual a través de la conexión.
➤ ➤ ➤ ➤ ➤ Transmitir el signo de comando Ctrl B a la línea RXD de la
conexión V.24/RS-232-C (X31).
Tiempos característicos en la emisión del valor de medida
Proceso Tiempo
Retardo de memorización t
1
≤
1 ms
Emisión del valor de medida t
2
≤
22 ms
Tiempo de reinicialización t
3
≥
0
El tiempo aumenta cuando están activadas
funciones (p.ej. serie de medidas con visualización
del valor diferencial)..
Duración de la transmisión del valor de medida
t
D
= [s]
velocidad en baudios

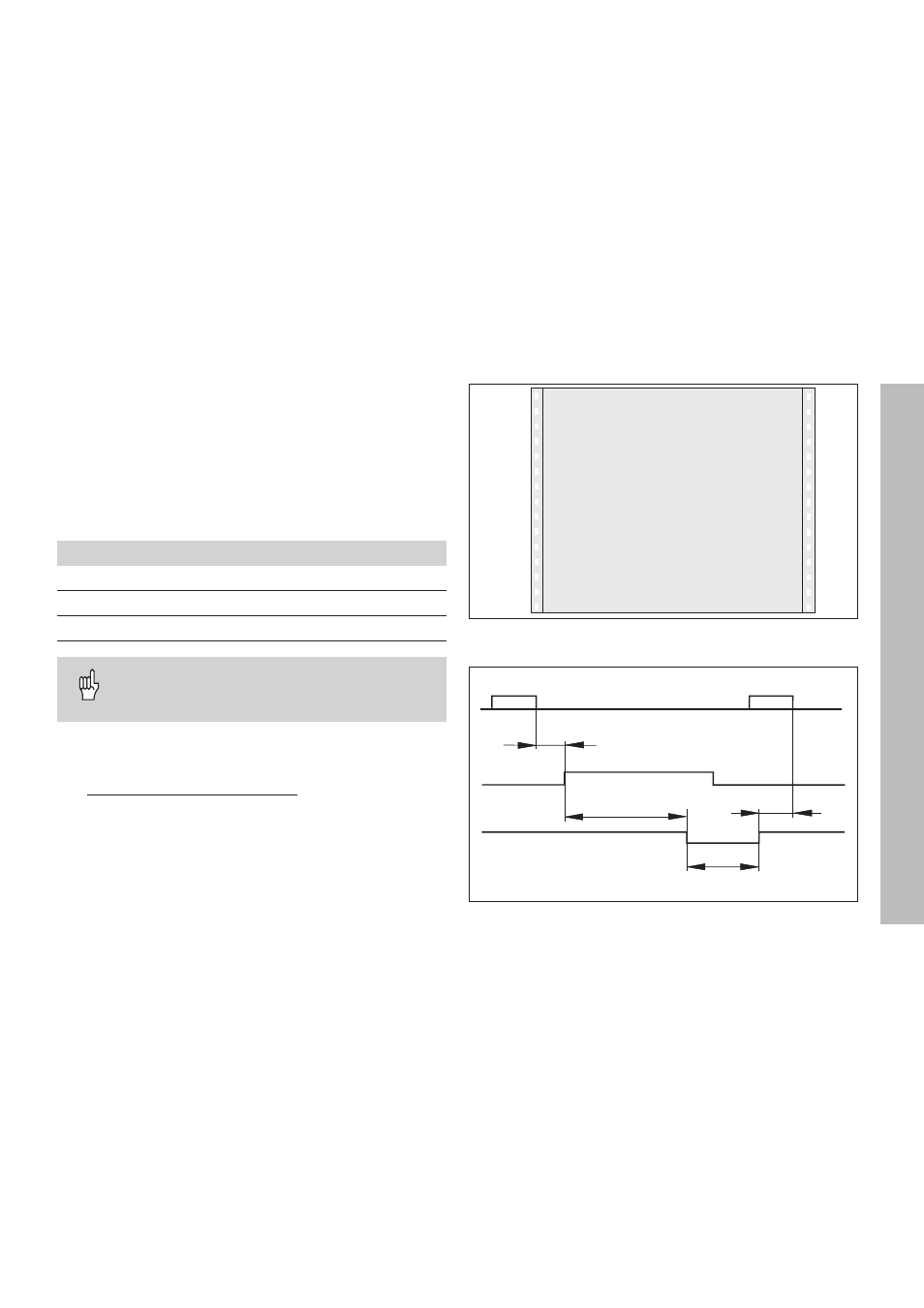

Tiempos de señales en la emisión del valor de medida después de “Ctrl
B“
Programa BASIC para la emisión del valor mediante “Ctrl B“
10 L%=17
20 CLS
30 PRINT "V.24/RS-232-C"
40 OPEN "COM1:9600,E,7" AS#1
50 PRINT #1, CHR$ (2);
60 IF INKEY$<>""THEN 130
70 C%=LOC(1)
80 IF C%<L%THEN 60
90 X$=INPUT$(L%,#1)
100 LOCATE 9,1
110 PRINT X$;
120 GOTO 50
130 END
t
1
t
2
Ctrl B
t
D
t
3
Ctrl B
187 + (11 • nº de líneas vacias)
Conexi
ó
n de datos V.24/RS-232-C (X31)
