37

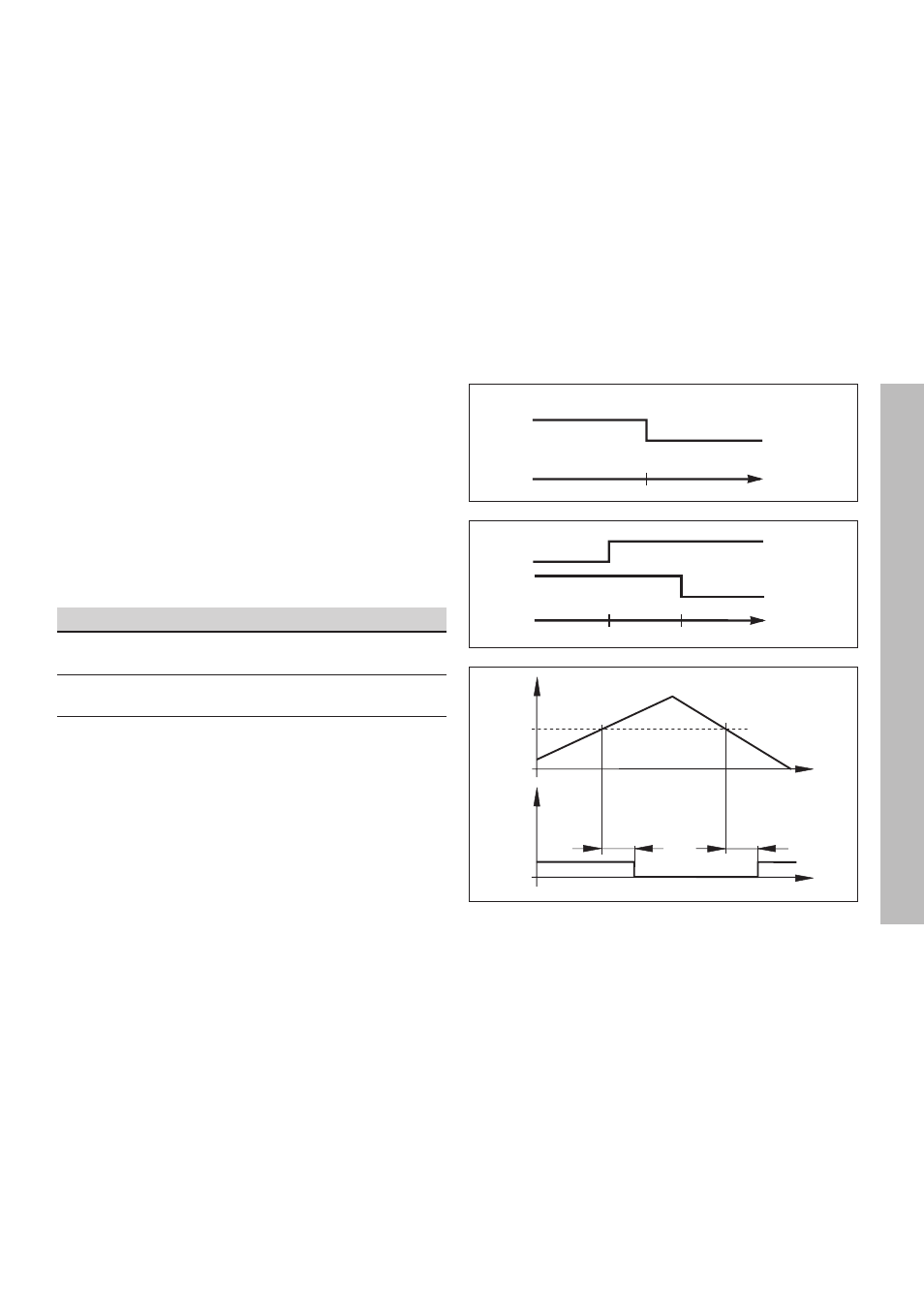

Señales de conexión
Al alcanzarse los puntos de conexión determinados mediante
parámetros se activa la salida correspondiente (Pin 15, 16). Se
pueden determinar un máximo de dos puntos de conexión.
Para el punto de conexión “cero“ existe una salida separada
(véase “Pasar por cero“).
Señales de clasificación
Al sobrepasar los límites de clasificación determinados
mediante parámetros se activan las salidas correspondientes
(Pin 17, 18).
Señales Parámetro funcion. Pin
Señales conexión P62, límite de conexión 1 15
P63, límite de conexión 2 16
Señales clasificac. P18, límite de clasif. inferior 17
P19, límite de clasif. superior 18
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Recorrido temporal de la señal en pin 15 para el límite de conexión (A1) =
5 mm , t
v
≤
22 ms
Paso por cero
En el valor de visualización “cero” se activa la salida
correspondiente (Pin 14). La duración mínima de la señal es de
180 ms.
Recorrido
Salida
Punto de conexión
Conexi
ó
n de salidas EXT (X41)
Valor de medida < límite inferior de clasificación
Valor de medida > límite de
clasificación superior
Recorrido
Límite inferior Límite superior
Recorrido
