8
Cerrar el brazo de la manivela y cerrar y bloquear la protección.
Una vez que la bomba se haya puesto en marcha, abrir la pinza de salida durante un rato de manera que el tubo pueda hallar su
longitud natural.

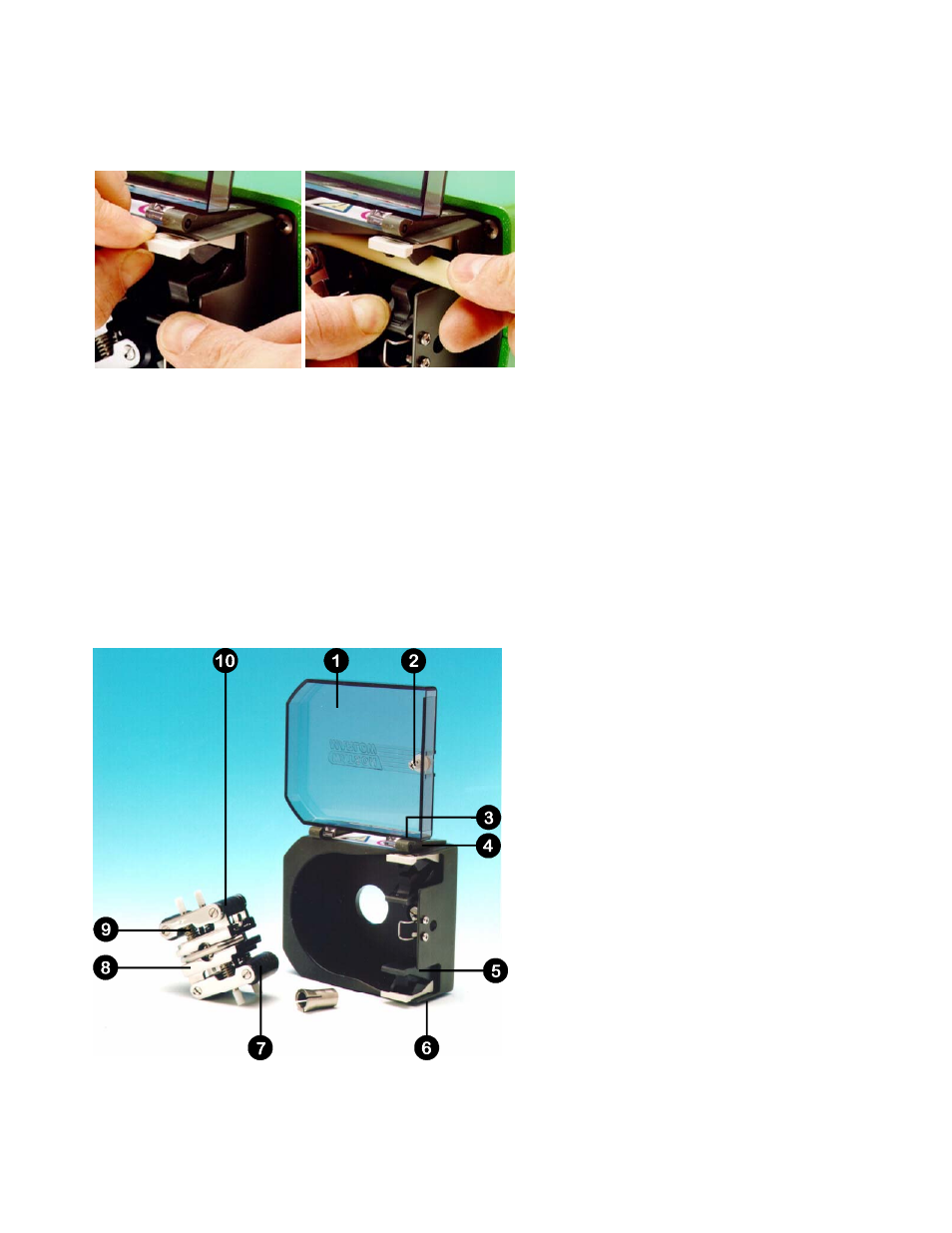

501RL está acoplada con pinzas de tubo de cuatro posiciones, para poder acomodar varios diámetros de tubo, que se pueden ajustar
empujando o tirrando de las varillas de la parte superior de la pinza de arriba y la parte inferior de la pinza de abajo. Ajustar las pinzas
de manera que se aplique la mínima presión posible al tubo.
Ajuste de rodillo
El cabezal 501RL llega de fábrica con un ajuste de 2.6mm entre el cuerpo y los rodillos. Si se utiliza tubería de espesor de pared
inferior a 1,6 mm se necesitará ajustar el vano. Hay un tornillo de ajuste en cada uno de los brazos de los dos rodillos y habrá que
ajustar cada uno de dichos tornillos. La abertura correcta es de dos veces el espesor de pared menos el veinte por ciento. Resulta
importante efectuar un ajuste correcto: la sobreoclusión reducirá la vida del tubo y la infra-oclusión reducirá la eficacia de bombeo.
Para cambiar el ajuste de abertura, girar cada tornillo de ajuste hacia la derecha para aumentar el vano y hacia la izquierda para
reducirlo. Un paso completo cambia el vano 0,8 mm.
Para reponer la configuración original de 2,6 mm, girar los tornillos de ajuste hasta que ambos rodillos justo toquen la guía y luego
apretar cada tornillo a pasos de tres cuartos. El 501RL2 tiene un vano fijado en fábrica de 3,8 mm entre pared y guía y resulta
apropiado para tubos con espesor de pared entre 2,1 y 2,5 mm.
Revísense las piezas móviles del rotor regularmente para comprobar que tienen libertad de movimiento. Lubríquense los puntos de giro y
los rodillos de vez en cuando con un aceite de máquina ligero. Para las labores de mantenimiento programadas, sáquese el rotor del
cabezal de la bomba, límpiese bien y aplíquese aceite lubricante teflón a los husillos del rodillo.
Piezas de repuesto de la cabeza de bomba
