7
Especificaciones
Máxima velocidad del rotor 55rpm, 220rpm
Voltaje/frecuencia 100-120 v/220-240 v 50/60Hz
Par eje
2.2Nm
Relación de control 110:1
Consumo eléctrico 100VA
Ambito de temperatura operativa 5C de 40C
Ambito de temperatura de almacenamiento -40C de 70C
Sonoridad < 70dB(A) a 1m
Peso 7,7Kg
Estándares EN60529 (IP31)
Directiva de maquinaria:98/37/EC EN60204-1
Directiva de bajo voltaje:73/23/EEC EN61010-1
Directiva de EMC 89/336/EEC EN50081-1/EN50082-1
Cabeza de bomba 501RL
La cabeza de bomba 501RL tiene dos rodillos activados por resorte, los cuales compensan automáticamente las variaciones menores
de espesor de pared, extendiendo la duración de los tubos.
La 501RL se ajusta durante la fabricación para que acepte tubos con espesor de pared entre 1,6 y 2,0 mm y diámetros interiores de
hasta 8,0 mm. Esta se deberá bloquear cuando la bomba esté funcionando.
Una de las características principales de la cabeza de bomba es la capacidad de operar en sentido derecho para extender la vida de la
tubería, o hacia la izquierda para funcionar contra altas presiones.
Regímenes del flujo
Los regímenes del flujo del 505U se obtienen utilizando tubo de silicona con el cabezal de la bomba girando en sentido derecho,
bombeando agua a 20C con cero de presión de succión y salida. Para aplicaciones críticas determínense los regímenes del flujo
bajo condiciones de funcionamiento.
Instalación del 501RL
Acoplar la guía en uno de los tres sentidos, sobre el eje conductor y resalte de ajuste. Afianzar la guía con el tornillo de fijación. Antes
de colocar el rotor sobre el eje a través de la pinza hendida, asegurarse de que el eje conductor esté desengrasado. Girar el rotor
hasta que sus rodillos de guía estén apoyados a nivel con el borde delantero de la piste. Apretar el tornillo del rotor hasta un par de
torsión de 3 Nm para prevenir que que la hendidura se desplaze durante la operación.
Para volver a colocar la guía, sacar la manilla del cigüeñal balanceándola para dejar al descubierto el tornillo de retención. Girar este
tornillo hacia la izquierda para liberar la pinza y sacar el rotor del eje. Aflojar el tornillo de fijación de la guía y sacar ésta totalmente.
Girar la guía hasta la posición deseada y afianzarla con el tornillo de fijación. En caso de que se necesite hacer limpieza, utilícese este
método de desmontar y montar.

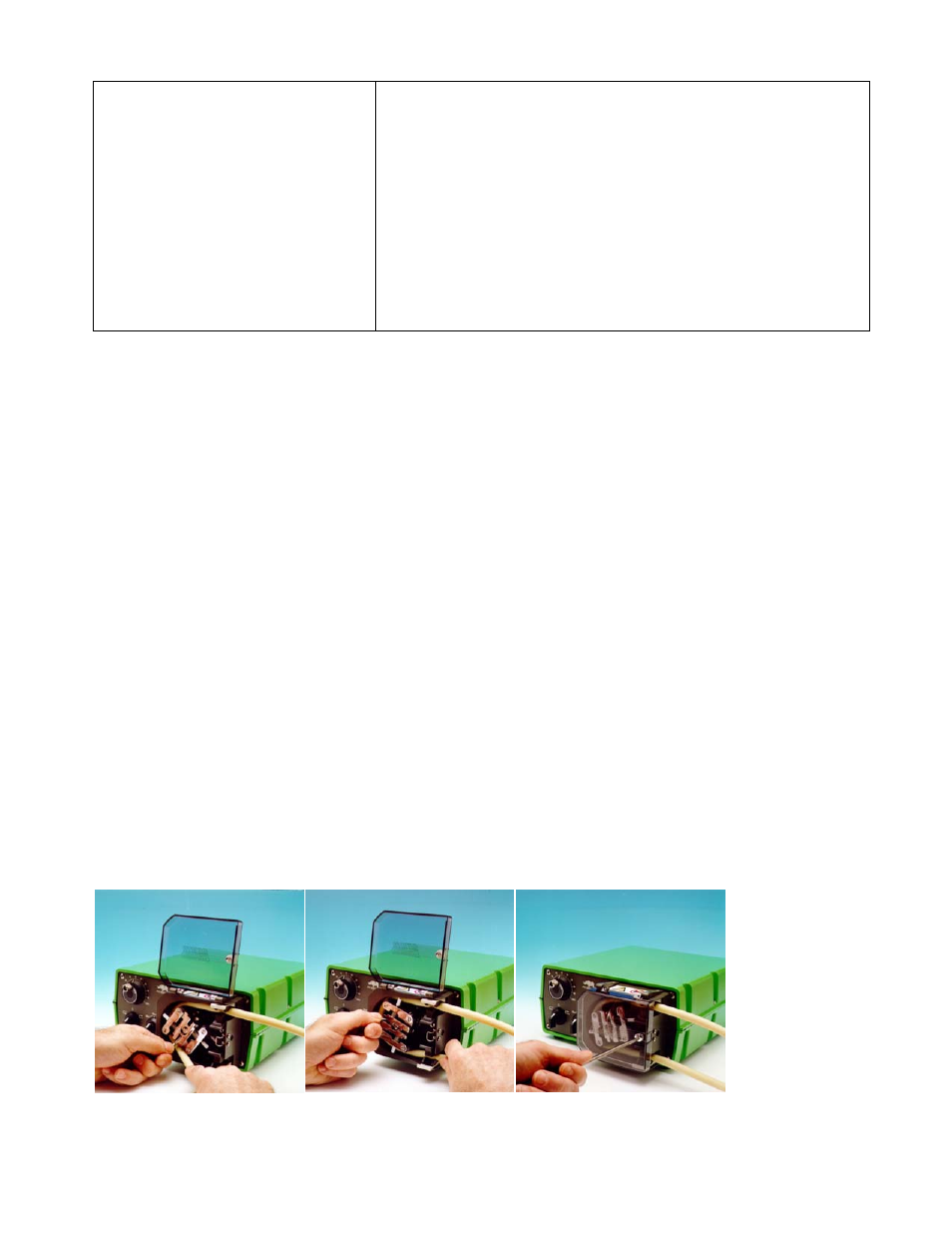

Carga de tubos
Antes de montar el tubo desconectar el accionamiento. Desbloquear y abrir la protección articulada y hacer girar la manivela del
cigüeñal del rotor hasta que encaje en su posición. Seleccione el tramo de tubo requerido, teniendo en cuenta que para el sistema de
guía se necesita aproximadamente unos 240 mm.
Acoplar un extremo del tubo en una de las pinzas accionadas por resorte y luego, mientras se gira el rotor con la manivela, meter el
tubo entre los rodillos y la guía, alineándolo dentro de las guías de tubo del rotor. El tubo deberá quedar tendido de manera natural
contra la guía y no deberá estar retorcido ni estirado.
Acoplar el otro extremo del tubo en la segunda pinza accionada por resorte, asegurándose de que el tubo no se afloja dentro de la
cabeza de bomba, ya que esto acortaría la vida del tubo.
