5
Calibración para funcionamiento automático
• Girar el potenciómetro de desplazamiento de señal (marcado "Offset" en el panel trasero) hacia la derecha hasta que se alcance el
límite transversal de la corredera, que se denotará mediante un chasquido. Luego girar el potenciómetro diez pasos hacia la
izquierda. Repetir la operación para el potenciómetro de alcance de señal. De esta manera se asegura la disposición correcta del
potenciómetro para calibración.
• Fijar el desplazamiento de señal de proceso.
• Girar el potenciómetro de desplazamiento de señal hacia la derecha para ajustar la velocidad del eje motriz al mínimo deseado.
• Fijar la señal de proceso en el límite de alcance superior (que no exceda los 30 v o 32 mA).
• Girar el potenciómetro de alcance de señal (marcado "Range" en el panel trasero) hacia la derecha para ajustar la velocidad del eje
motriz al máximo deseado.
Si se fija la señal de proceso o la velocidad de motriz por encima de los máximos designados, la unidad motriz se recargará, lo que se
denotará mediante el centelleo de AUT. Esto es una indicación del control de límite y niveles de velocidad de la unidad de
accionamiento. Volver a fijar para operar dentro de estos niveles.
• Repítase la operación hasta que la respuesta de la bomba coincida exactamente con la señal de proceso.

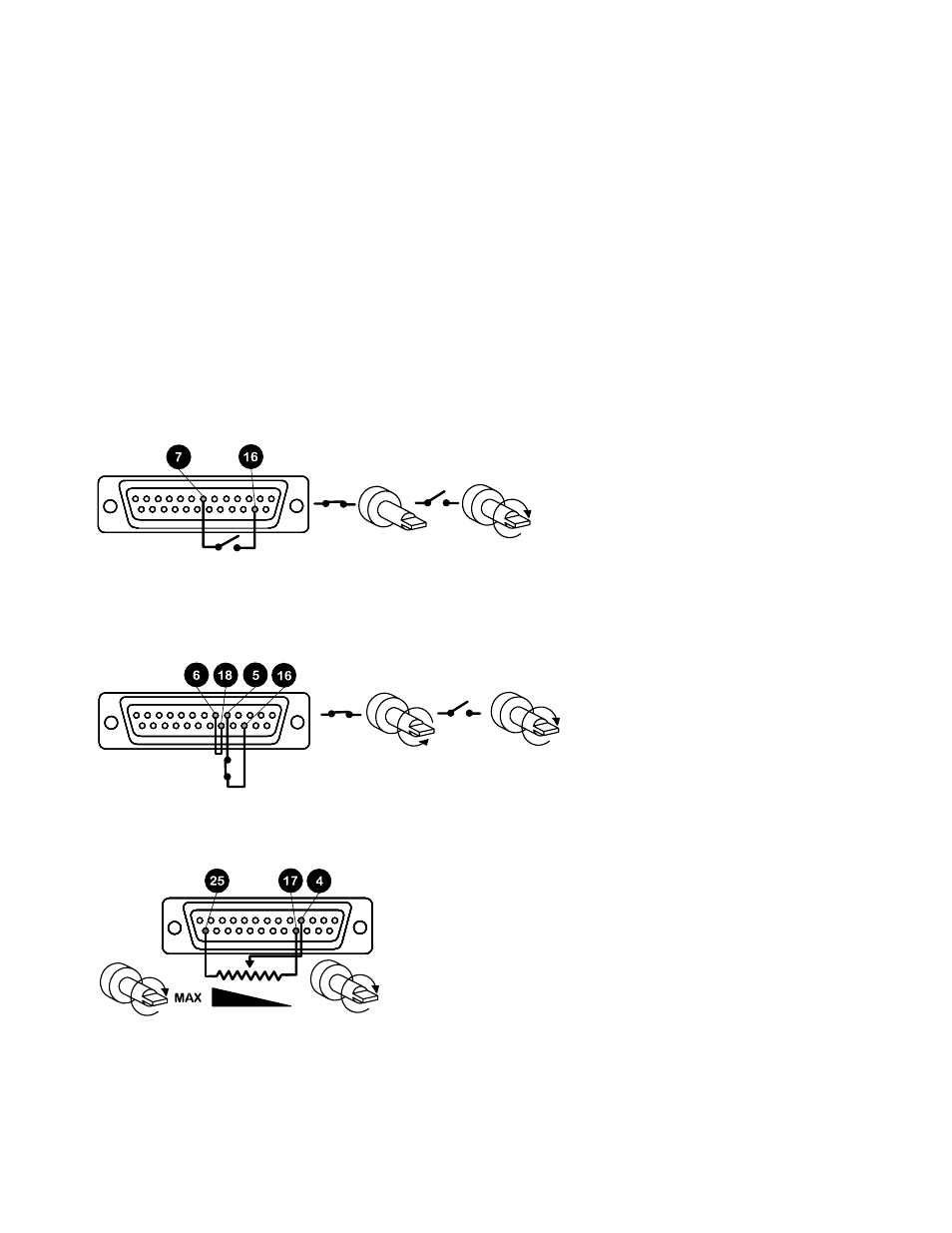

Control remoto
Stop/Start (Parada/Arranque)
Conector el interruptor remoto entre las clavijas 7 y 15 del conector 25D. Se puede aplicar una entrada de lógica compatible con lógica
de transistor a transistor (baja de 0 v, alta de 5 v) a la clavija 7. La entrada de baja detiene la bomba y la entrada de alta la hace
funcionar. Sin conexión, la bomba funcionará por defecto.
Direction (Sentido)
Conectar el interruptor remoto entre las clavijas 5 y 16 y desactivar el control de inversión del panel frontal conectando las clavijas 6 y 18
al conector 25D. Abrir interruptor para rotación en sentido derecho y cerrarlo para rotación en sentido izquierdo. De manera alternativa,
se puede aplicar una entrada lógica compatible con lógica de transistor a transistor (baja de 0, alta de 5 v) a la clavija 5. La entrada baja
hará girar la bomba en sentido izquierdo y la alta en sentido derecho. Sin conexión, la bomba girará en sentido derecho por defecto.
Speed (Velocidad)
Se deberá conectar un potenciómetro remoto de entre 1 k y 2 k, con un mínimo de 0,25 W, tal como se muestra. Cuando se utilice un
potenciómetro a distancia, no se deberá aplicar una señal de entrada de voltaje/corriente al mismo tiempo.
