4
Funcionamiento
• Encender la unidad (panel trasero del accionamiento).
• Pulsar la tecla Man/Auto. Cuando no centellee el símbolo AUT, la bomba estará en modalidad manual.
• Cambiar la velocidad utilizando la tecla ¿ o la À. El coeficiente de regulación de velocidad de 505U es de 110:1. Esto dará una
velocidad mínima de 2 rpm para el accionamiento de 220 rpm y de 0,5 rpm para el accionamiento de 55 rpm.
• Cámbiese la dirección pulsando la tecla CW/CCW. Observar el símbolo centelleante CW/CCW para la fijación de sentido en curso
(CW = derecha; CCW = izquierda).
• Seleccionar la velocidad máxima: púlsese la tecla ¿ conjuntamente a la tecla Max. Seleccionar la velocidad mínima: púlsese la tecla
À conjuntamente a la tecla Max.
• El teclado se puede bloquear para evitar el reajuste o la alteración. Si la bomba está parada, pulsar Stop hasta que se ilumine el
símbolo de bloqueo. Si la bomba está funcionando, pulsar Start hasta que se ilumine el símbolo de bloqueo. Todas las teclas
quedarán desactivadas excepto las de Start y Stop. Para desactivar la función de bloqueo, púlsense estas teclas hasta que se
apague el símbolo de bloqueo.
• La bomba se puede fijar para que vuelva a arrancar automáticamente en el estado de funcionamiento previo a la interrupción, o
tambièn se puede regular para que después de que se encienda de nuevo permanezca parada. Para acceder a la función de
autoarranque, desconectar la bomba de la red. Mientras se reconecta a la red, mantener pulsada la tecla de Start, o bien hasta que
se ilumine el símbolo !. A continuación, pulsar Start para que la bomba se ponga en funcionamiento. Esta función se puede
cancelar desconectando de la red y pulsando la tecla de Parada mientras se reconecta el suministro de red. El símbolo ! no se
iluminará.
• Pulsar Start (Arranque) para poner en marcha la bomba. Pulsar Stop (Parada) para detener la bomba.
Funcionamiento automático
Pulsar la tecla Man/Auto. Cuando centellee el símbolo AUT, la bomba estará en modalidad automática.
La bomba se controla mediante una señal de proceso análogo de hasta 30v o 32mA. La bomba proporcionará un incremento de régimen
de flujo para señales de control de subida (respuesta no invertida) o señales de control de caída (respuesta invertida).
• Desplazamiento de señal es el nivel de señal de proceso que se debe alcanzar para que el rotor de la bomba comience a girar.
• Alcance de señal es el cambio necesario del nivel de señal de proceso para producir el cambio requerido de la velocidad del rotor.
A modo de ejemplo, cuando se utiliza una señal de proceso de 4 mA a 20 mA:
Respuesta de la bomba Desplazamiento de señal Alcance de señal
No invertida 4 mA 16 mA
Invertida 20 mA 16 mA

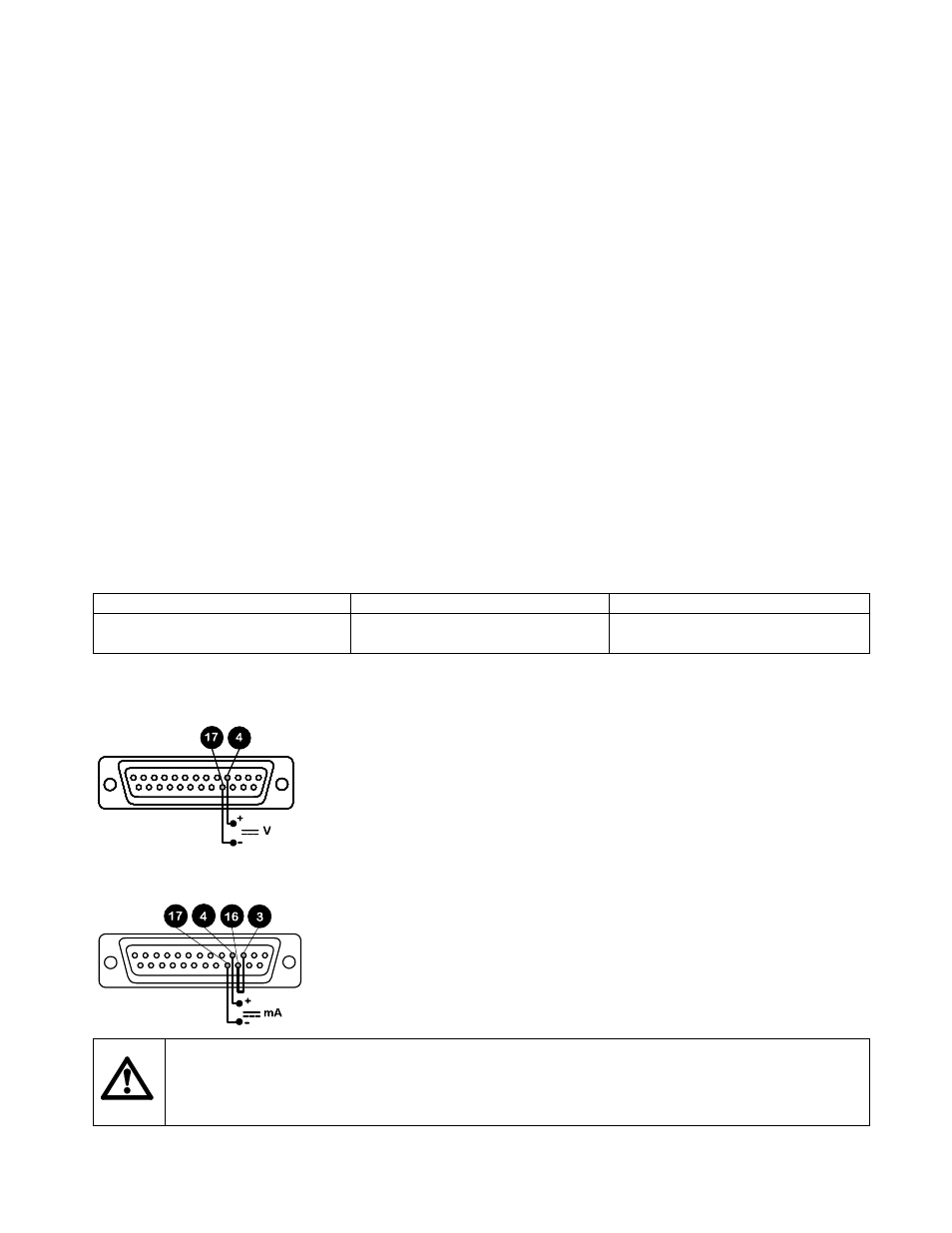

Para modalidades de voltaje, se puede utilizar una fuente de voltaje CC variable estable conjuntamente a un voltímetro de CC (máximo
de 30 v CC. Impedancia de circuito de 100 kiloohmios. Polaridad fijada para respuesta no invertida. Polaridad inversa para respuesta
invertida.
Para modalidades de corriente, se puede utilizar la misma fuente de CC conjuntamente a un miliamperímetro de CC (máximo 32mA).
Impedancia de circuito de 250 ohmios. Polaridad fijada para respuesta no invertida. Polaridad inversa para respuesta invertida.
Nunca se deberá aplicar voltaje de red a ninguna clavija del enchufe 25D. Se puede aplicar hasta 30v a las clavijas
4 y 17 y 5 v de lógica de transistor a transistor en las clavijas 7 y 5, pero no se deberá aplicar voltaje a ninguna
otra clavija. En ambos casos se puede ocasionar un daño permanente que no cubre la garantía. No se deberá
utilizar el interruptor de red para regular la bomba para una gran repetición de paradas/arranques. Para este fin se
utilizará el aparato de control automático.
