5
Si se regresa de control automático a control manual, no resulta necesario desconectar la señal de proceso de la
bomba ni ajustar los potenciómetros de calibración.
Funcionamiento automático Funcionamiento automático Funcionamiento automático Funcionamiento automático Funcionamiento automático
Fijación del interruptor Auto/Man/Máx. en posición Auto.

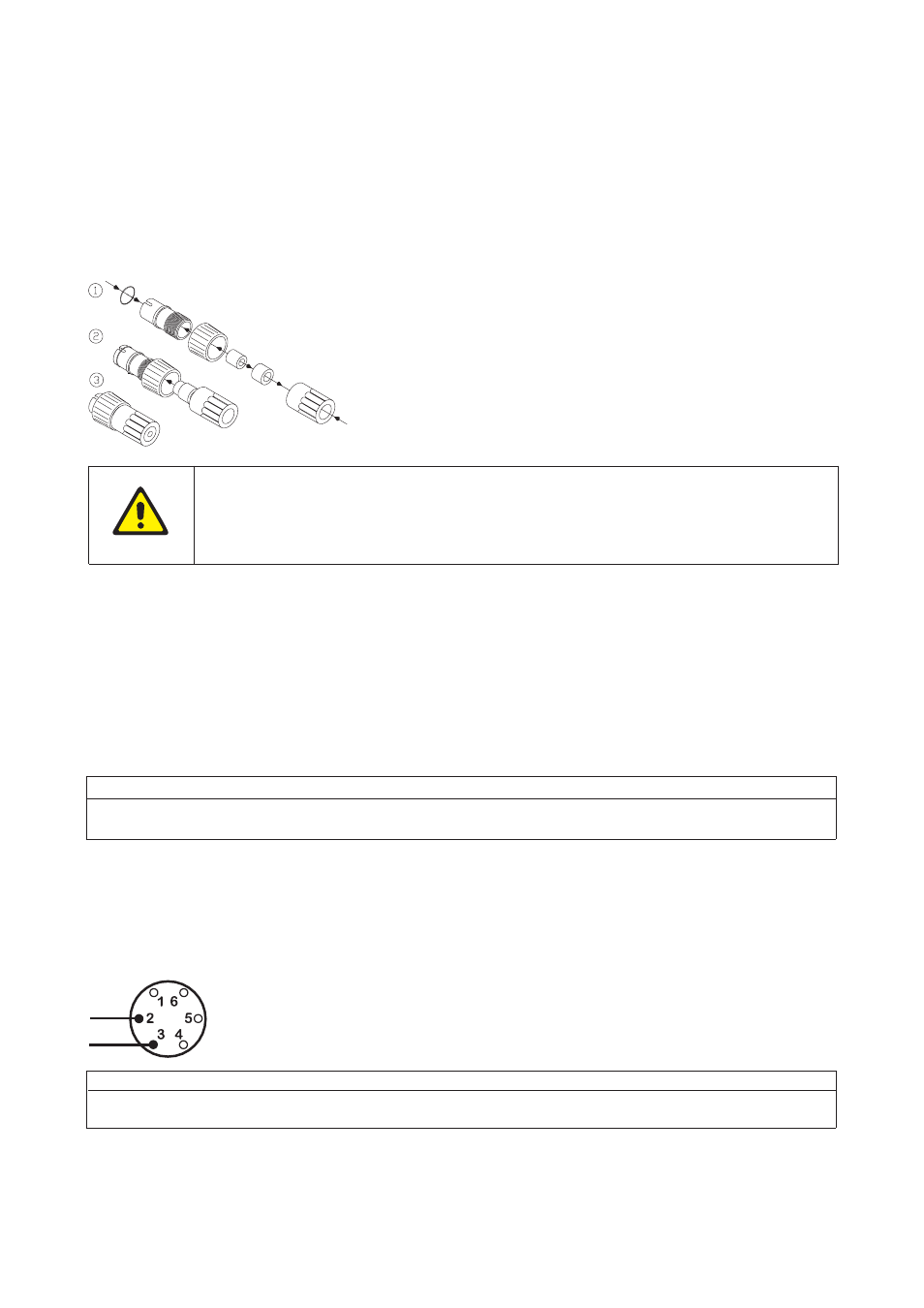

Para todas las operaciones automáticas y remotas, el impulsor viene provisto de un conector impermeable de 6
patillas (UP 0055).
Resulta esencial el ensamble correcto de la clavija de 6 patillas ya que de otro modo se pondrá
en peligro la medida de protección de admisión. Nunca se deberá aplicar voltaje de red a
ninguna de las patillas del enchufe de 6 patillas. Se puede aplicar hasta un máximo de 30 v a
laspatillas 2 y 3, pero a ninguna otra, ya que si no se puede originar un daño permanente que
no cubre la garantía.
La bomba se controla mediante una señal de proceso análogo de hasta 30 V o 32 mA. La bomba proporcionará
un incremento de régimen de flujo para señales de control de subida (respuesta no invertida) o señales de control
de caída (respuesta invertida).
• Desplazamiento de señal es el nivel de señal de proceso que se debe alcanzar para que el rotor de la
bomba comience a girar.
• Alcance de señal es el cambio necesario del nivel de señal de proceso para producir el cambio requerido de
la velocidad del rotor.
A modo de ejemplo, cuando se utiliza una señal de proceso de 4 mA a 20 mA:
Respuesta de la bomba Desplazamiento de señal Alcance de señal
No invertida 4mA 16mA
Invertida 20mA 16mA
Para modalidades de voltaje, se puede utilizar una fuente de voltaje CC variable estable conjuntamente a un
voltímetro de CC (máximo de 30 v CC). Polaridad fijada para respuesta no invertida. Polaridad inversa para
respuesta invertida.
Señal de voltaje
(Impedancia de entrada de 220 kohm)
Respuesta Desplazamiento V Alcance V Patillas 2 Patillas 3
Non-inverted 5 de 30 0 de 30 – +
inverted 5 de 30 0 de 30 + –
Para modalidades de corriente, se puede utilizar la misma fuente de CC conjuntamente a un miliamperímetro de
CC (máximo 32 mA). Polaridad fijada para respuesta no invertida. Polaridad inversa para respuesta invertida.
