4

cable de red principal.

Se deberá asegurar que el cable de red queda bien afianzado en el casquillo de alivio de tensión de manera
que se conserve la protección de acceso IP55.

Volver a colocar la placa transparente, afianzándola bien, y el obturador sobre la ranura.

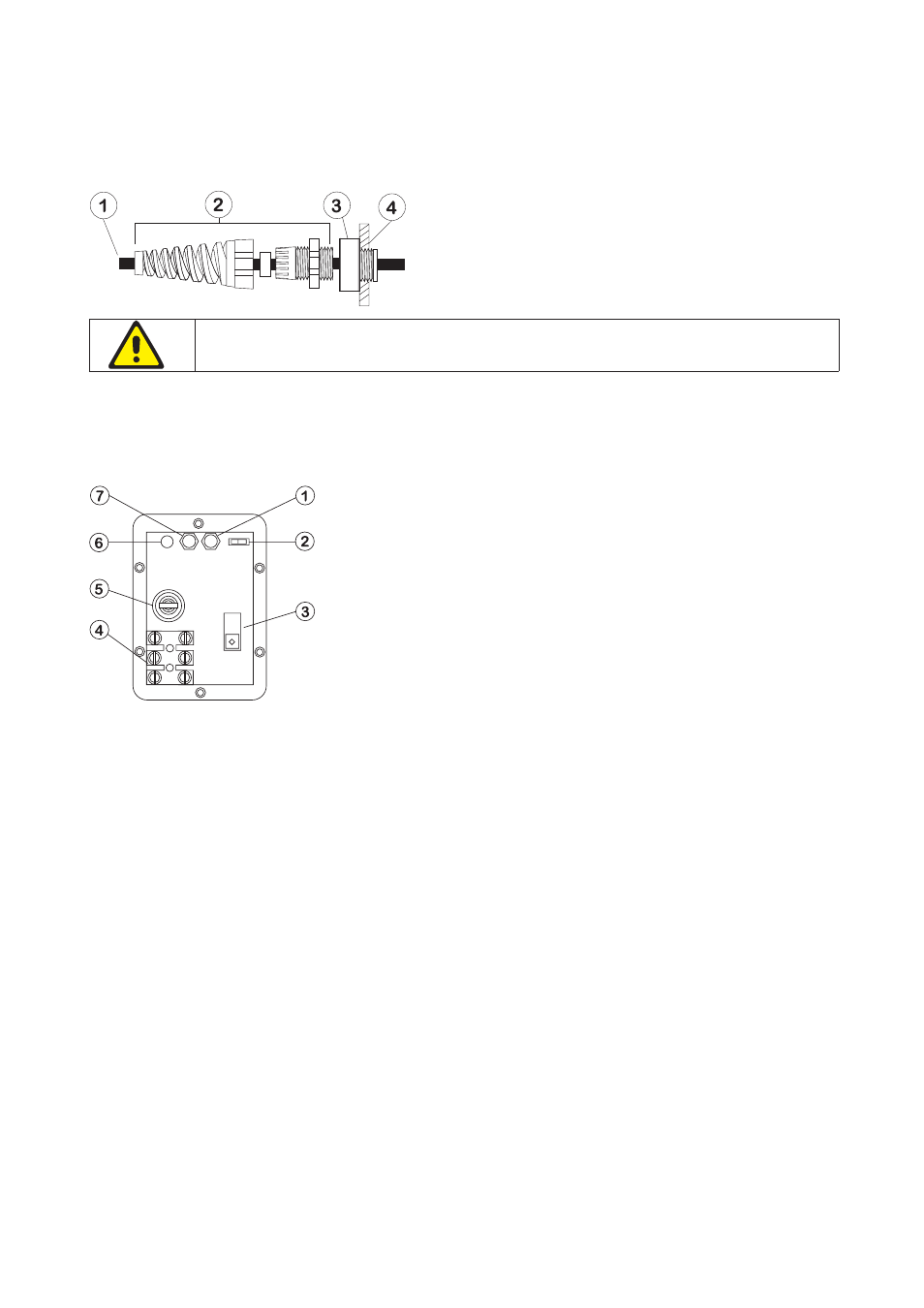

1 Cable eléctrico de 5,8mm de diámetro exterior
2 Casquillo antideformación SL 0020
3 Adaptador MR0678T
4 Rosca de tubo M20 para conexión directa de tubo a través
del panel trasero

Si no se vuelven a colocar correctamente los acoples, se pondrá en peligro la norma de protección
de acceso.

R

R

R

R

Ran

an

an

an

anur

ur

ur

ur

ura del panel tr

a del panel tr

a del panel tr

a del panel tr

a del panel traser

aser

aser

aser

asero

oo

o

o

La ranura del panel trasero de la bomba aloja lo siguiente:
1

Potenciómetro de línea secundaria de señal 2 Interruptor de tacómetro 3 Interruptor de selección de

voltaje 4 Bloque terminal 5 Portafusibles 6 LED de sobrecarga de señal 7 Potenciómetro de alcance de señal.

Localización de er

Localización de er

Localización de er

Localización de er

Localización de errrrrror

or

or

or

ores

es

es

es

es

En caso de que la unidad no funcionara, realice las comprobaciones siguientes para determinar si se necesita o
no efectuar servicio.

Verificar que la unidad esté encendida.

Comprobar que la unidad de bomba tenga alimento de red.

Comprobar que el interruptor selector de voltaje esté en la posición apropiada.

Revisar el fusible del enchufe de red.

Comprobar que la bomba no se haya instalado con entubado incorrecto.

Funcionamiento

Funcionamiento

Funcionamiento

Funcionamiento

Funcionamiento

Sentido de arranque Poner en marcha la bomba colocando el interruptor de avance/parada/marcha en
el sentido de giro deseado. El sentido de rotación preferido es hacia la derecha (con el fluido entrando por la
parte derecha inferior del cabezal de la bomba), lo que asegurará la mayor duración posible del tubo. Para
operar con presiones superiores, utilícese la rotación en sentido izquierdo.

Cebado Para cebar la bomba a velocidad máxima, poner el interruptor de auto/manual/máx. del panel
frontal en la posición de máx. Cuando se suelta el interruptor, éste retorna a la posición de manual.

Control de velocidad El dial regulador de velocidad se calibra en porcentaje a la velocidad máxima y tiene
una perilla de fijacion para prevenir los cambios accidentales de velocidad.

Parada Para parar la bomba, se pondrá el interruptor de avance/parada/marcha atrás en la posición de
parada. Para cambiar la dirección de flujo, colocar el interruptor de avance/parada/marcha atrás en la
posición central de parada hasta que el rotor del cabezal de la bomba se detenga y luego se colocará en la
dirección de rotación deseada.
