bien y aplíquese aceite de máquina ligero con aditivos Teflon.

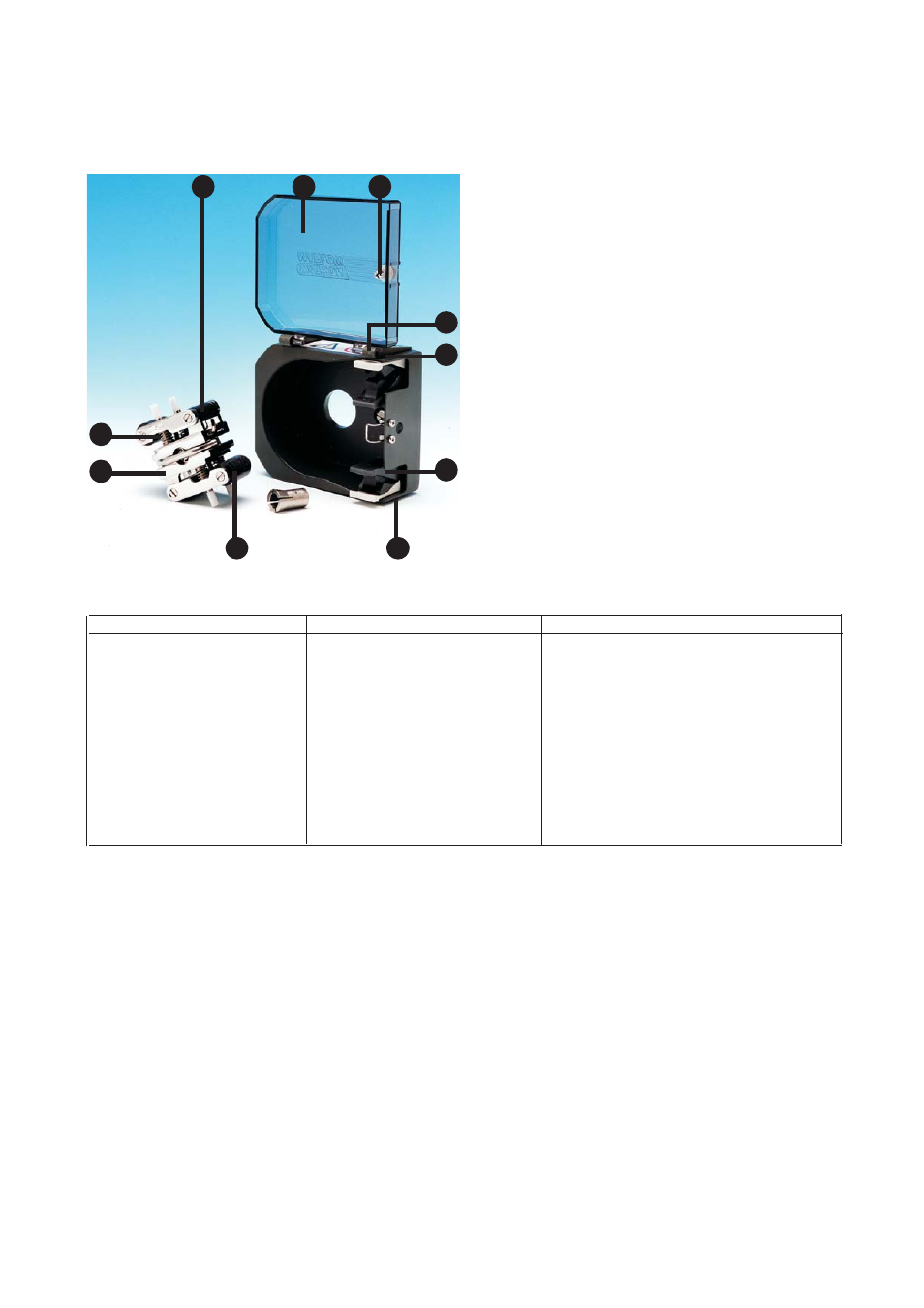

Pie Pie Pie Pie Piezas de r zas de r zas de r zas de r zas de re ee e epuesto de la ca puesto de la ca puesto de la ca puesto de la ca puesto de la cabe be be be beza de bomba za de bomba za de bomba za de bomba za de bomba
Número Repuesto Descripción
1 MN 1200M Protección bloqueable
2 FN 4502 Bloqueo
3 FN2341 Tornillo de bisagra
4 MN 0266M/ MN0018M Articulación gris/negra
5 MNA0114A Ensamble de pinza de tubo
6 FN2332 Tornillo
7 MN 0011T Rodillo principal
8 MNA0143A Junta de rotor de 501RL
9 SG 0001/ SG 0002 Muelle normalles (1.6mm) / duros (2.4mm)
10 MN 0012T Rodillo secundario
XX 0095 Teflon lubricante
