Manual del usuario Watson-Marlow 620DiN, 620Di 91

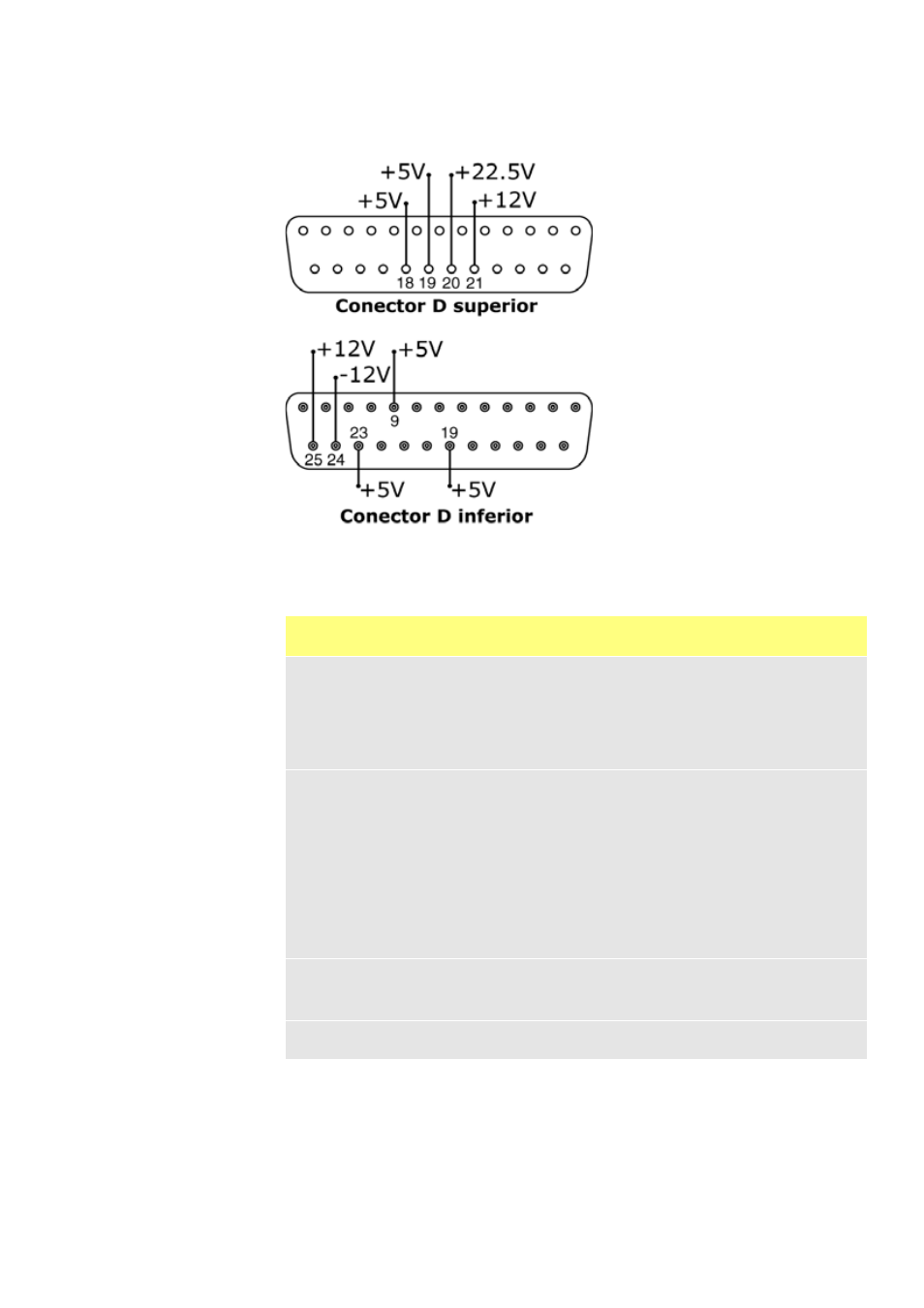

21.6 Tensiones de alimentación
En la siguiente tabla, "Carga máx" es la carga total máxima de cada alimentación
independientemente del número de conexiones.
Nota: Todas las alimentaciones CC están estabilizadas excepto la de +22,5 V.
Voltaje
CC Carga
máx.
D inferior D superior Uso típico
+5 V 10 mA 9, 19, 23 18, 19
Alimentación de voltaje para entradas
usando interruptor remoto.
Alimentación de voltaje posible para
salidas si sólo se necesitan 5 V.
La clavija 9 se usa específicamente
para el funcionamiento con
interruptor de pie/de mano
+12 V 10 mA 25 21
Alimentación de voltaje posible para
entradas usando interruptor remoto.
Alimentación de voltaje posible para
salidas.
Alimentación de voltaje para el
detector de fugas Tube Monitor de
Watson-Marlow.
Alimentación de voltaje parcial
(se requiere también -12 V)
para el interruptor de proximidad
Watson-Marlow.
-12 V 10 mA 24 -
Alimentación de voltaje parcial
(se requiere también +12 V)
para el interruptor de proximidad
Watson-Marlow.
+22,5 V - 20
Alimentación de tensión para el
módulo de lavado 620N. No utilizar.
